Raccordement électrique
Veillez toujours à ce que la tension électrique soit coupée avant de commencer votre travail et à ce qu'elle
•
ne puisse pas être rétablie à votre insu.
•
Veillez à ce que les raccordements électriques soient effectués avec compétence et en toute sécurité, en
respectant les normes et réglementations nationales et locales en matière d'électricité.
Les valeurs de raccordement électrique figurent sur la plaque signalétique et les schémas électriques.
•
Avant de procéder au raccordement, vérifiez que l'équipement fourni respecte les valeurs de raccordement
applicables localement et que les câbles de raccordement à utiliser sont calculés pour la puissance
électrique à prélever.
•
Veillez à ce que toutes les connexions électriques soient vérifiées/serrées après la livraison et régulièrement
par la suite (par exemple, une fois par an).
Raccordement de l'alimentation électrique

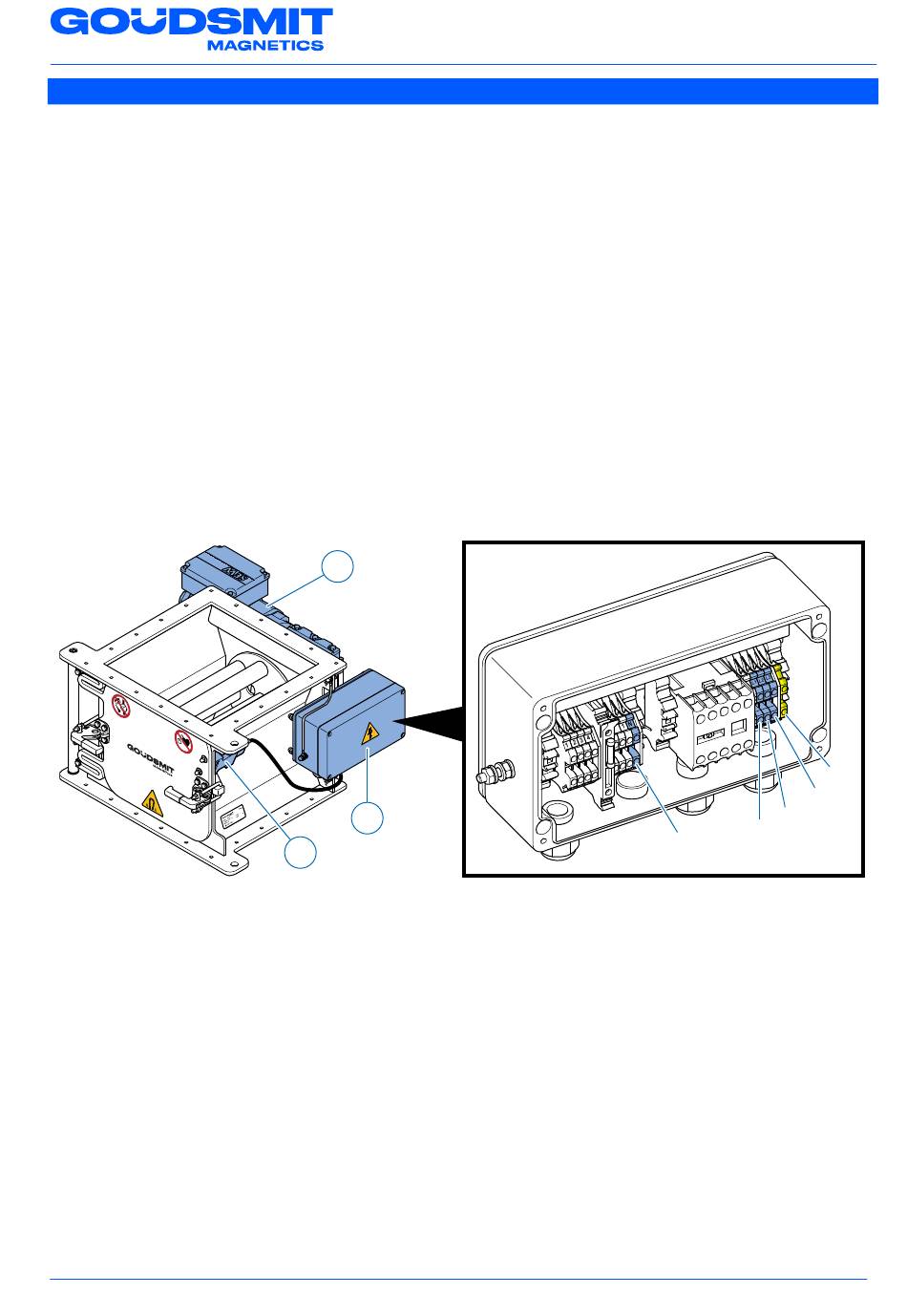

L'appareil est livré en standard avec un boîtier de commande [1]. Le motoréducteur [2] et l'interrupteur de porte
[3] y sont reliés. La tension d'alimentation du boîtier de commande est indiquée dans les schémas de câblage
fournis.
Connectez le câble d'alimentation aux bornes N, L1, L2, L3 et à la mise à la terre (PE) dans le boîtier de
commande.
Vérifiez que l'installation électrique a été correctement réalisée en effectuant les opérations suivantes, après
avoir mis l'appareil sous tension :
• Ouvrez la porte - le motoréducteur s'arrête de tourner.
• Fermez la porte - le motoréducteur se remet en marche.
Raccordements électriques et ATEX
Si l'appareil est utilisé dans une zone Ex, tout ce qui est modifié ou ajouté à l'installation électrique doit répondre
aux exigences de la zone de poussière applicable.
Matériau d'isolation / mise à la terre
Pour éviter la production et l'accumulation d'électricité statique, prévoyez un pont métallique entre l'appareil/le
canal de produit et l'installation. L'installation terminée doit également être mise à la terre.
16
2
1
3
Séparateurs magnétiques rotatifs Cleanflow SECR – 06/2023 – v1.0
PE
L3
L2
L1
N
