14 Installation électrique
Alimentation
Tension
Fréquence
Phase
(a)
MCA
(a)
MCA=Ampérage de circuit minimal. Les valeurs énumérées sont
des valeurs maximales (voir données électriques de l'unité
intérieure pour connaître les valeurs exactes).
Composants
Câble d'alimentation DOIT être conforme à la réglementation
nationale en matière de câblage.
Taille du fil en fonction du courant, mais
Câblage de transmission N'utilisez que des câbles harmonisés à
double isolation et adaptés à la tension
Câble d'interface N'utilisez que des câbles harmonisés à
utilisateur double isolation et adaptés à la tension
Disjoncteur recommandé
Dispositif de courant DOIT être conforme à la réglementation
résiduel nationale en matière de câblage
14.2 Raccordement du câblage
électrique à l'unité intérieure
REMARQUE
▪ Respectez le schéma de câblage électrique (fourni
avec l'unité, situé à l'intérieur du couvercle de service).
▪ Pour des instructions relatives à la manière de
raccorder le panneau décoratif et le kit de capteur,
reportez-vous au manuel d'installation fourni avec le
panneau ou le kit.
▪ Assurez-vous que le câblage électrique ne gêne PAS
la remise en place correcte du couvercle d'entretien.
Il est important de garder les câbles d'alimentation électrique et de
transmission séparés l'un de l'autre. Afin d'éviter des interférences
électriques, la distance entre les deux câbles doit TOUJOURS être
d'au moins 50 mm.
REMARQUE
Veillez à maintenir le câble d'alimentation et le câble de
transmission écartés. Le câblage de transmission et
d'alimentation peut croiser, mais ne peut être acheminé en
parallèle.
1 Retirez le couvercle d'entretien.
2 Câble d'interface utilisateur: Faites passer le câble à travers
le cadre, connectez le câble au bornier (symboles P1, P2).
Manuel d'installation et de fonctionnement
18
220~240 V
50/60 Hz
1~
FXFQ20~40: 0,5 A
FXFQ50: 0,6 A
FXFQ63: 0,7 A
FXFQ80: 1,2 A
FXFQ100: 1,3 A
FXFQ125: 1,4 A
Câble à 3 conducteurs
2
pas moins de 1,5 mm
applicable
Câble à 2 conducteurs
2
Taille minimale de 0,75 mm
applicable
Câble à 2 conducteurs
2
Taille minimale de 0,75 mm
Longueur maximale de 500 m
6 A
3 Câble de transmission: Faites passer le câble par le cadre,
raccordez-le au bornier (assurez-vous que les symboles F1 et
F2 correspondent aux symboles de l'unité extérieure).
Regroupez le câble de transmission avec le câble d'interface
utilisateur et fixez-les à l'aide d'un collier de serrage sur le
support de câblage.
4 Câble d'alimentation: Faites passer le câble à travers le cadre
et connectez le câble au bornier (L, N, terre). Fixez les câbles à
l'aide d'un attache-câble sur le support de câblage.
a Disjoncteur
b Dispositif de courant résiduel
5 Divisez le petit joint (accessoire) et enveloppez-le autour des
câbles pour éviter que l'eau n'entre dans l'unité.
6 Scellez tous les trous avec un matériau d'étanchéité (non
fourni) pour éviter que les petits animaux n'entrent dans le
système.
7 Remontez le couvercle d'entretien.

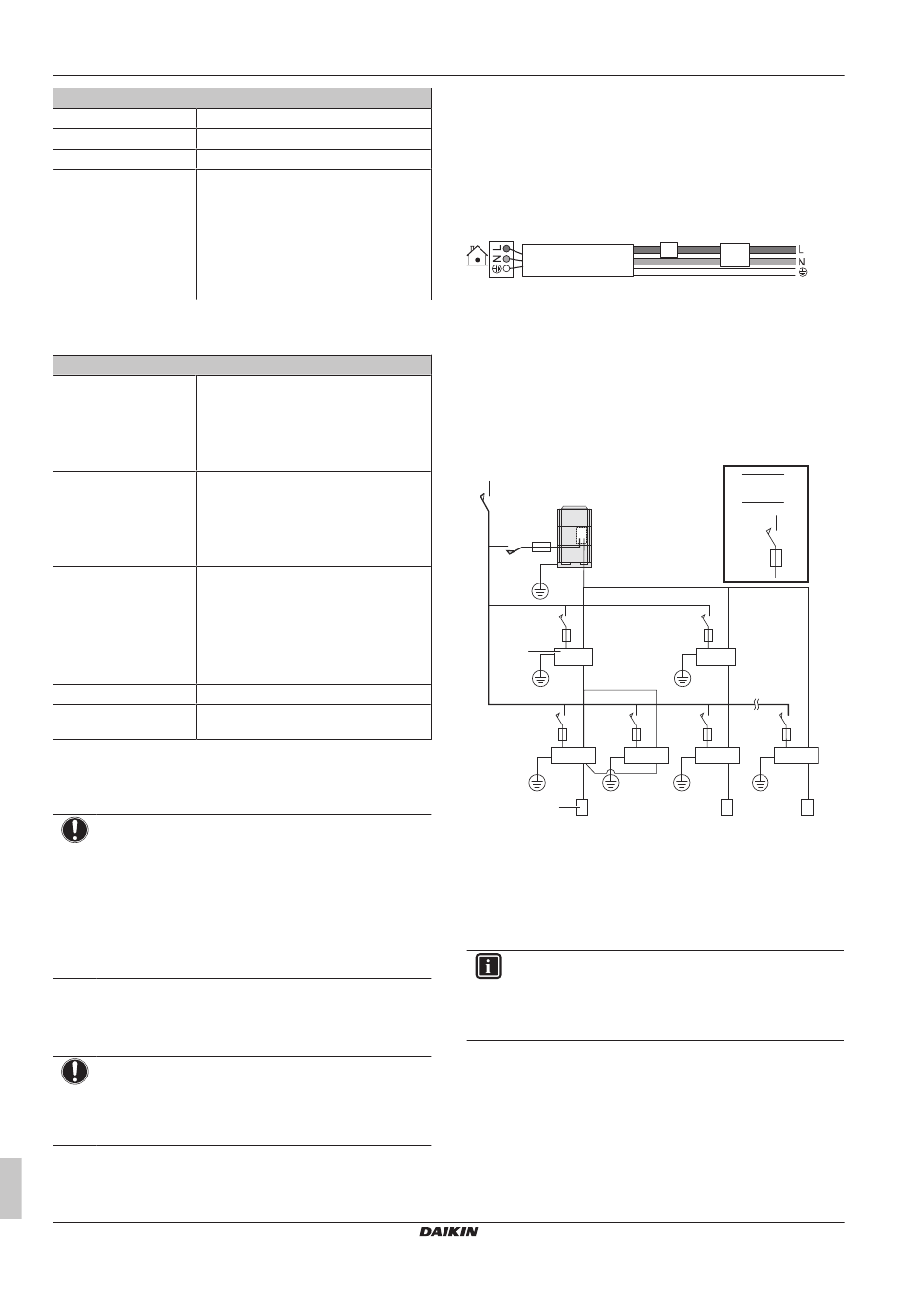

Exemple de câblage
a
b
g
h
i
a Alimentation
b Interrupteur principal
c Câblage d'alimentation
d Câblage de transmission
e Interrupteur
f Disjoncteur
g Unité BS (uniquement REYQ)
h Unité intérieure
i Interface utilisateur
INFORMATION
Pour d'autres exemple de câblage complet, reportez-vous
au guide d'installation et de référence utilisateur disponible
à l'adresse https://www.daikin.eu/. (voir
document" [ 4 4])
présent
a
b
c
d
e
f
" A propos du
FXFQ20~125BVEB
Conditionneur d'air à système VRV
4P540926-1F – 2023.06
