5.5.4 Vérification du sens de rotation du moteur
Lorsque le moteur est sous tension, déterminer le
bon sens de rotation comme suit :
1. Avant le démarrage, ajouter quelques gouttes
d'eau à la garniture mécanique.
2. Faire démarrer le moteur et vérifier le sens de
rotation en observant l'arbre du moteur. Les
pompes Grundfos SP doivent tourner dans le
sens anti-horaire.
3. Si le sens de rotation est incorrect, inverser deux
des phases de connexion. Pour un démarrage
étoile-triangle sur les moteurs bobinés, remplacer
U1 par V1 et U2 par V2.
5.5.5 Contrôle du sens de rotation de l'unité de
pompage
La pompe ne doit pas être démarrée tant
que le raccord d'aspiration de la pompe
n'est pas complètement immergé dans le
liquide.
Une fois que la pompe est sous tension, vérifier le
sens de rotation :
1. Démarrer la pompe et mesurer la quantité d'eau
et la hauteur.
2. Arrêter la pompe et inverser deux phases.
3. Démarrer la pompe et mesurer la quantité d'eau
et la hauteur.
4. Arrêter la pompe.
5. Comparer les deux résultats. La connexion qui
donne la plus grande quantité d'eau et la hauteur
la plus élevée est la bonne.

5.6 Connection of three-phase motors

5.6.1 Moteurs bobinés pour un démarrage direct
Le branchement des moteurs immergés Grundfos
bobinés pour un démarrage direct en ligne est
indiqué dans le tableau ainsi que sur la figure ci-
dessous.
Alimenta- Branchement/câble
tion sec-
Moteurs Grundfos 4" et 6"
teur
PE PE (jaune et vert)
L1
L2
L3
Vérifier le sens de rotation comme indiqué au
paragraphe Vérification du sens de rotation du
moteur.

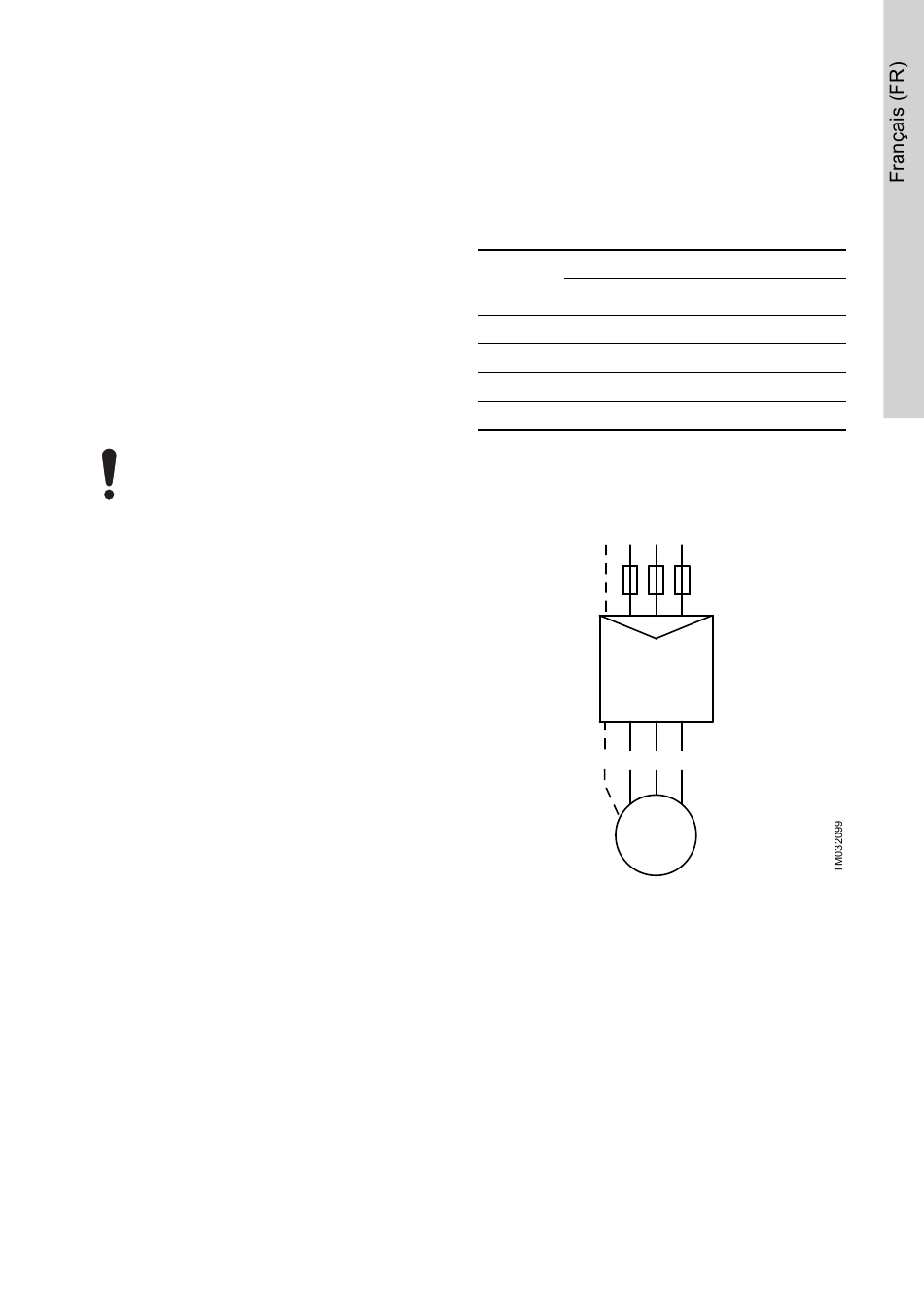

PE L1 L2
PE U V
M
3 ~
Moteurs bobinés pour un démarrage direct
Informations connexes
5.5.4 Vérification du sens de rotation du moteur
U (marron)
V (noir)
W (gris)
L3
W
