5.5.3 Moteurs 3 fils

Les moteurs MS402 3 fils sont équipés d'une
protection moteur et doivent être connectés au
secteur via un coffret de commande Grundfos SA-
SPM 5, 7 ou 8 sans protection moteur.
Les moteurs MS4000 MS6000 3 fils doivent être
connectés au secteur via un coffret de commande
Grundfos SA-SPM 5, 7 ou 8 sans protection moteur.
En cas d'utilisation d'un disjoncteur traditionnel, la
connexion électrique doit être effectuée comme décrit
ci-dessous.

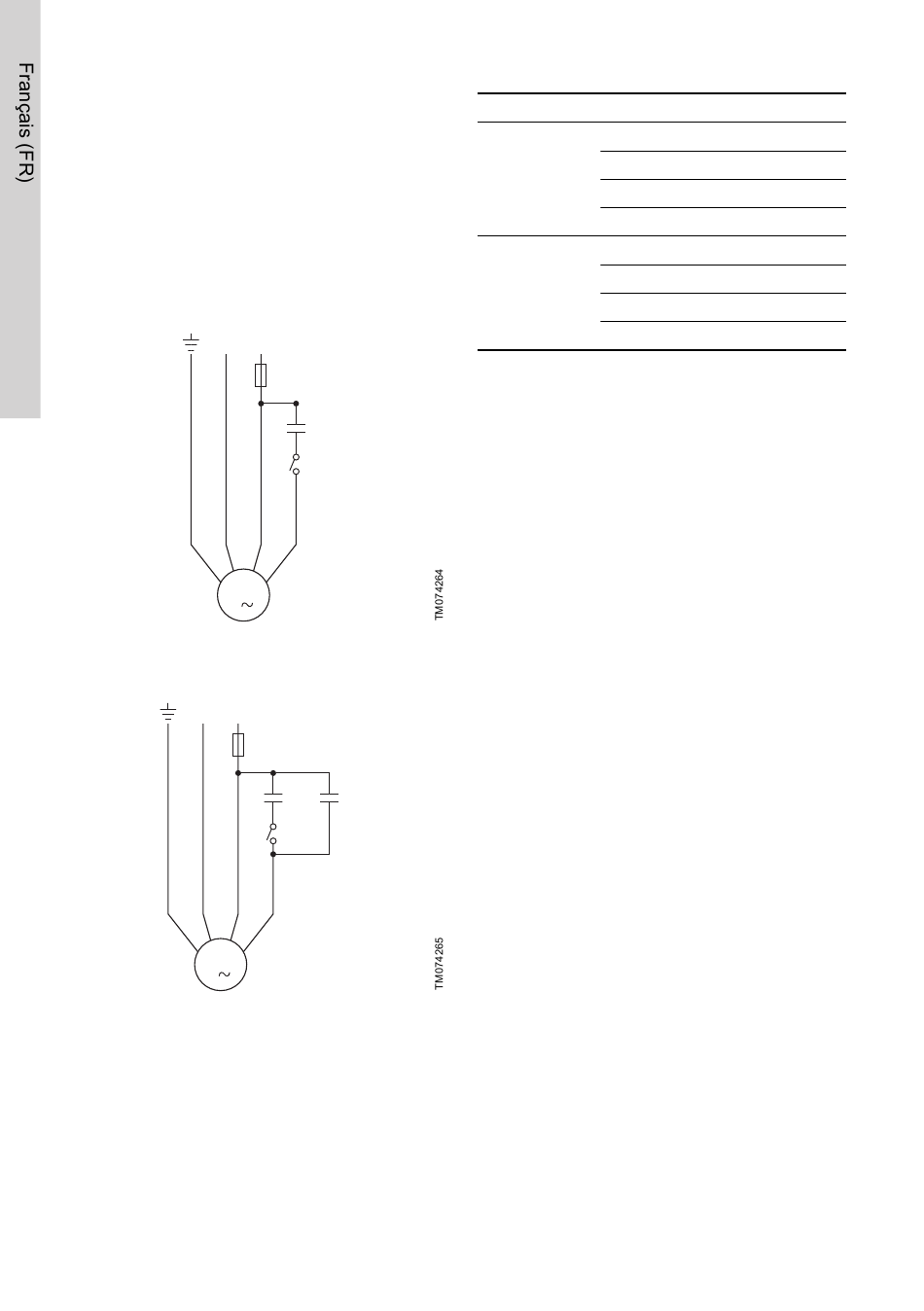

N
1 2 3
M
1
CSIR
N L
1 2 3
M
1
CSCR
228
L
Cs
4
Cs Cr
4
Type de câble Pos.
Conducteur sim-
ple
À gaine bleue
Ce tableau est valide pour le CSIR et le CSCR.
Couleur
1 vert
2 jaune
3 noir
4 rouge
1 jaune-vert
2 gris
3 marron
4 noir
