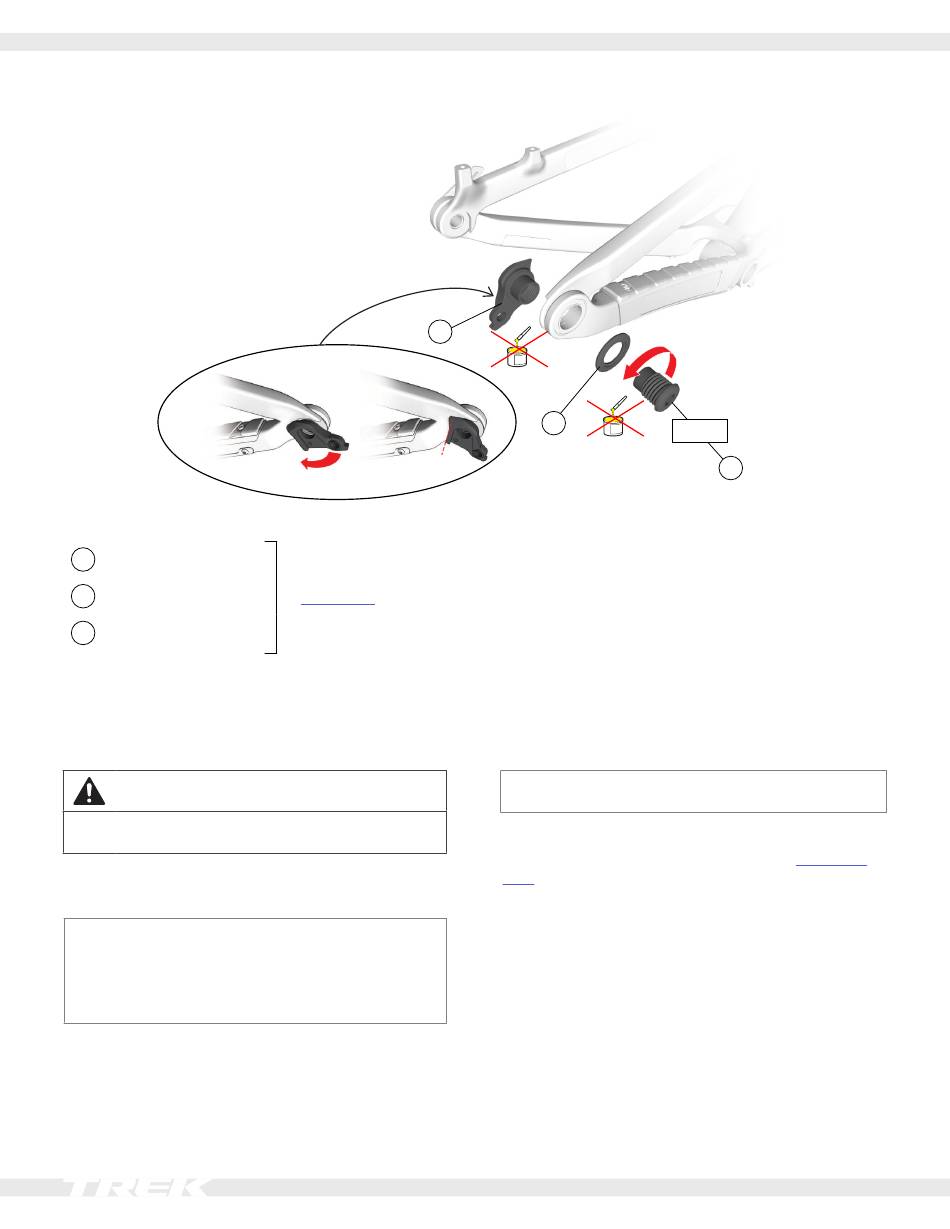

Patte de dérailleur
1
Patte de dérailleur
2
Rondelle, 30 mm
3
Boulon
Outils
• Clé Allen de 8 mm
• Clé dynamométrique (filetage gauche) avec embout hexagonal de 8 mm
AVERTISSEMENT
Ne pas appliquer de graisse ni sur la patte de dérailleur,
ni sur le boulon.
Ce cadre de vélo est conçu pour une patte de dérailleur
universelle (UDH).
REMARQUE : L'axe traversant doit être compatible avec
une patte UDH, et doit être de type M12x1,0 avec un
filetage de 12,7 mm.
REMARQUE : La rondelle est spécifique au cadre. In-
staller uniquement une rondelle de la taille spécifiée.
1
—
W5271425
2
25 Nm
REMARQUE : Ne pas serrer de trop. Un serrage excessif
peut casser la patte.
Pour plus d'informations sur la patte UDH, se reporter au
manuel de l'utilisateur SRAM, disponible sur
com.
Le Fuel EX 2023
3
www.sram.
