REGLAGE DES FOURCHES
A
B
Outil : Clé Allen 5 mm
C
C
A
B
A
B
A
B

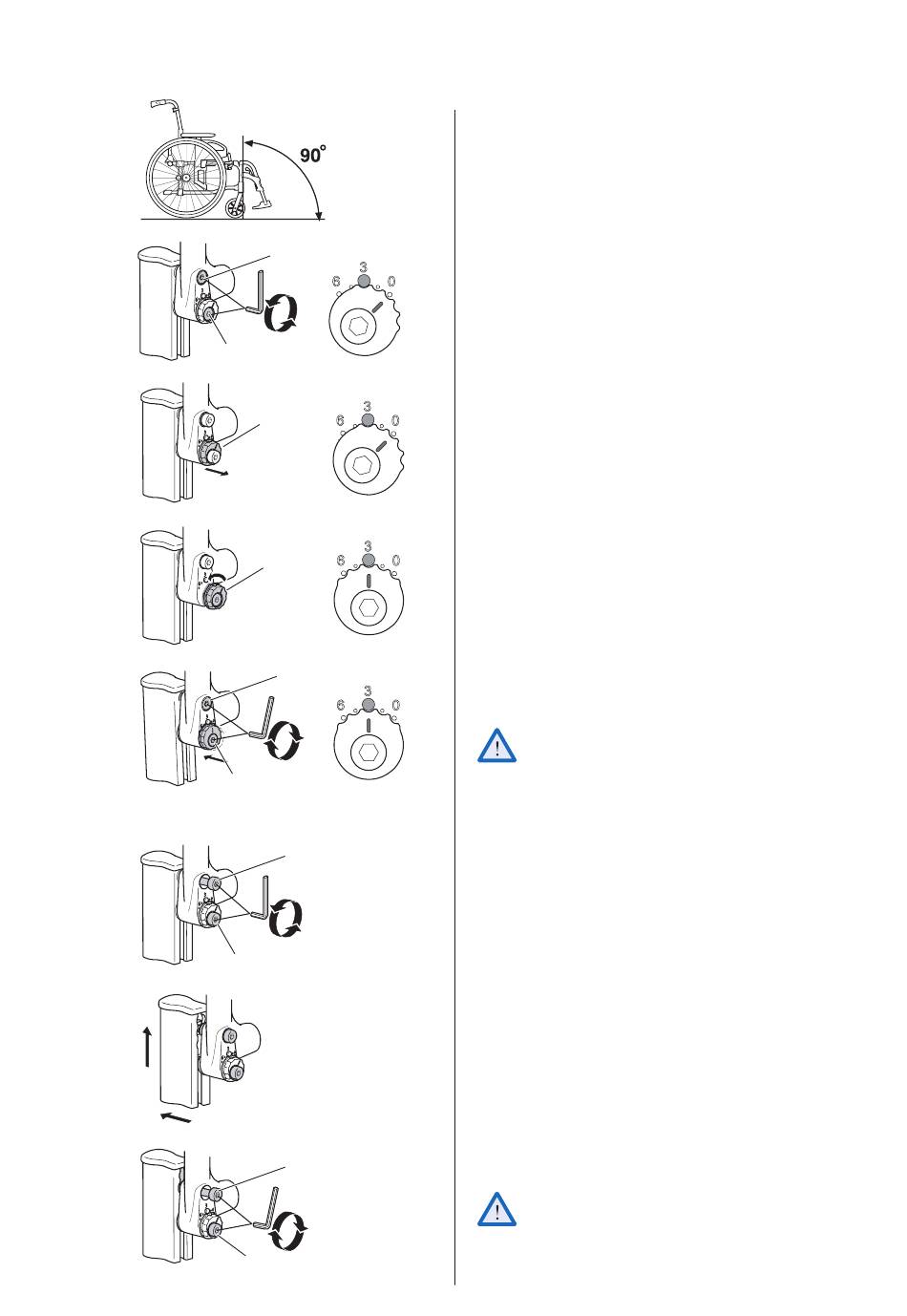

Régler l'angle des tubes de direction
Il existe 5 positions, couvrant un angle 0° à 6°, pour
les tubes de direction. Quand les réglages de hauteur
et de profondeur d'assise sont effectués, il est impératif
d'avoir un angle de 90° entre les tubes de direction et
le sol. Dans le cas contraire, des problèmes pourraient
survenir au roulage.
1a. Pour régler l'angle, desserrer la vis (A). Puis des-
serer de 2 tours la vis (B).
1b. Tirer sur la platine de réglage (B).
1c. Tourner la platine de réglage (C) jusqu'à la posi-
tion requise.
1d. Quand le bon angle a été trouvé, remettre la
platine de réglage en position et resserer les vis
(A) et (B).
Vérifier la bonne fixation des fourches après
ces réglages.
Uniquement pour la fixation haute des têtes
de fourche:
Régler la hauteur des fourches
Les fourches peuvent être ajustées en 3 hauteurs
différentes.
2a. Pour régler la hauteur, désserrer de 7 tours la vis
(A) et de 2 tours la vis (B).
2b. Tirer légèrement sur les tubes de direction et
déplacer les vers la position requise.
2c. Quand la bonne hauteur a été trouvée, remettre
les tubes de direction en position et resserrer les
vis (A) et (B).
Veuillez vérifier que la fourche est bien fixée
après avoir fait les réglages.
