2.2.2
Réglage des paramètres de la fonction
Généralités
Seuil de démarrage
du courant différen-
tiel
7SD52 Manuel
C53000–G1177–C132–3
Les signaux de sorties de la fonction sont ensuite combinés, via la logique de dé-
clenchement centrale de l'appareil, aux signaux de sorties „Diff décl. gén.",
„Diff DECL 1p L1", „Diff DECL 1p L2", „Diff DECL 1p L3", „Diff DECL
L123". Ici, les informations monophasées indiquent que seul un déclenchement
monophasé doit avoir lieu. La véritable génération des ordres de commande des
relais de sorties s'effectue toujours au niveau de la logique de déclenchement centrale
de l'appareil (voir paragraphe 2.13.4).
Diff>> L1
Diff>> L2
Diff>> L3
L1
=1
L2
L3
L1
L2
≥1
L3
L1
L1
Diff> L1
L2
L2
Diff> L2
L3
L3
Diff> L3

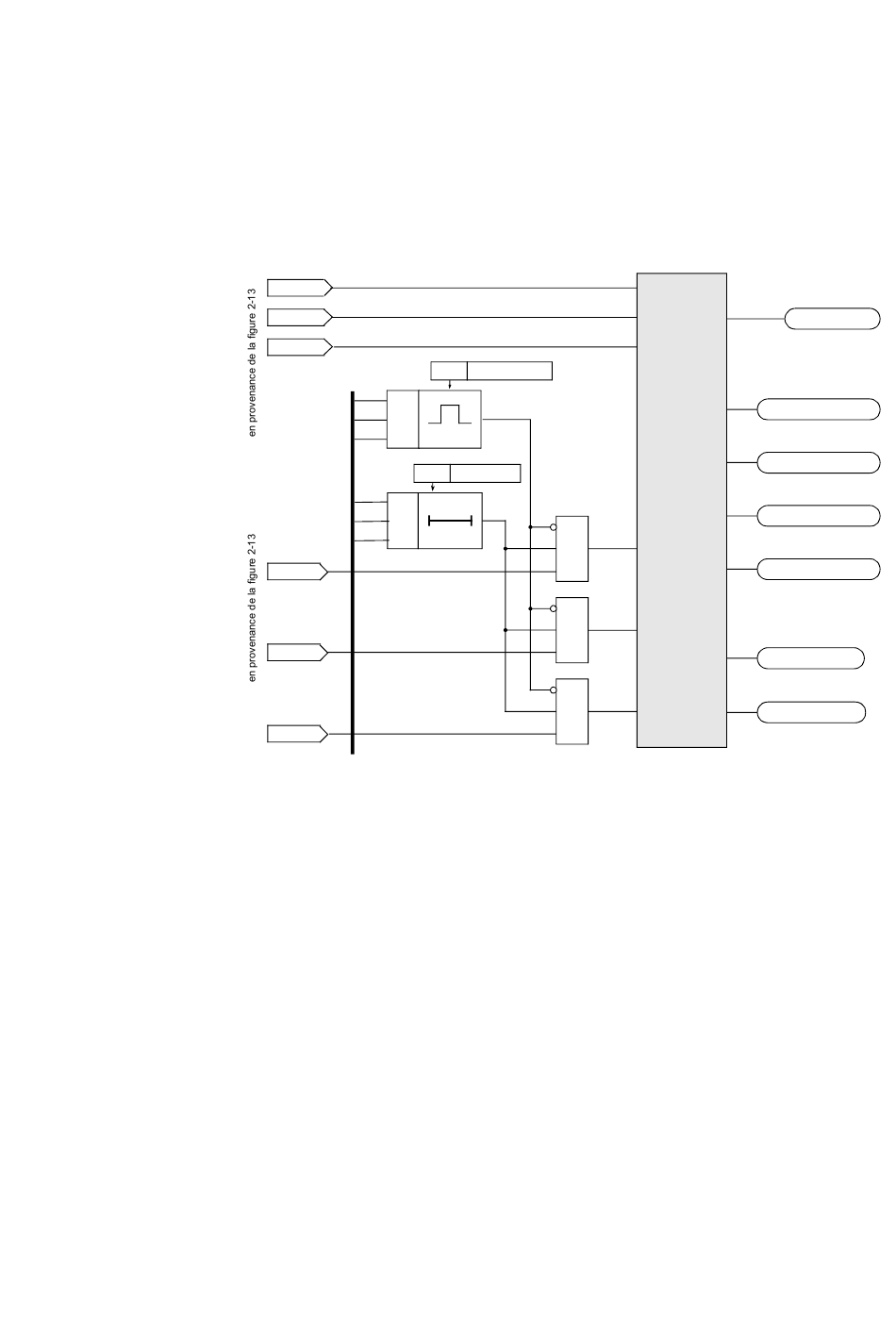

Figure 2-14 Logique de déclenchement de la Protection différentielle
La fonction de Protection différentielle peut être activée En ou désactivée Hors à
l'adresse 1201 PROT.DIFF. Si la fonction est désactivée sur un appareil quelconque
de la topologie, le calcul des valeurs de mesure devient impossible. Dans ce cas, le
système de Protection différentielle est bloqué dans sa totalité à toutes les extrémités.
La sensibilité du courant est réglée à l'adresse 1210 I-DIFF>. Elle est déterminée
par le courant total circulant dans la zone de protection en cas de défaut. Il s'agit du
courant total de défaut déterminé sans tenir compte de la manière dont il est réparti
entre les différentes extrémités de l'objet à protéger.
Cette valeur de démarrage doit être réglée à une valeur supérieure au courant de fuite
de l'objet à protéger. Pour les câbles ou les longues lignes, le courant de charge doit
1218 T3I0 1PHAS
T
1217 T-I-DIF>
T
0
&
&
&
2.2 Protection différentielle
FNo 03141
Diff décl. gén.
FNo 03142
Diff DECL 1p L1
FNo 03143
Diff DECL 1p L2
FNo 03144
Logique de dé-
clenchement
Diff DECL 1p L3
de l'appareil
FNo 03145
Diff DECL L123
FNo 03146
Diff DECL mono.
FNo 03147
Diff DECL trip.
47
