BEA 1SAFE Manuel D'utilisation page 2
Détecteur infrarouge de sécurisation pour portes automatiques
1

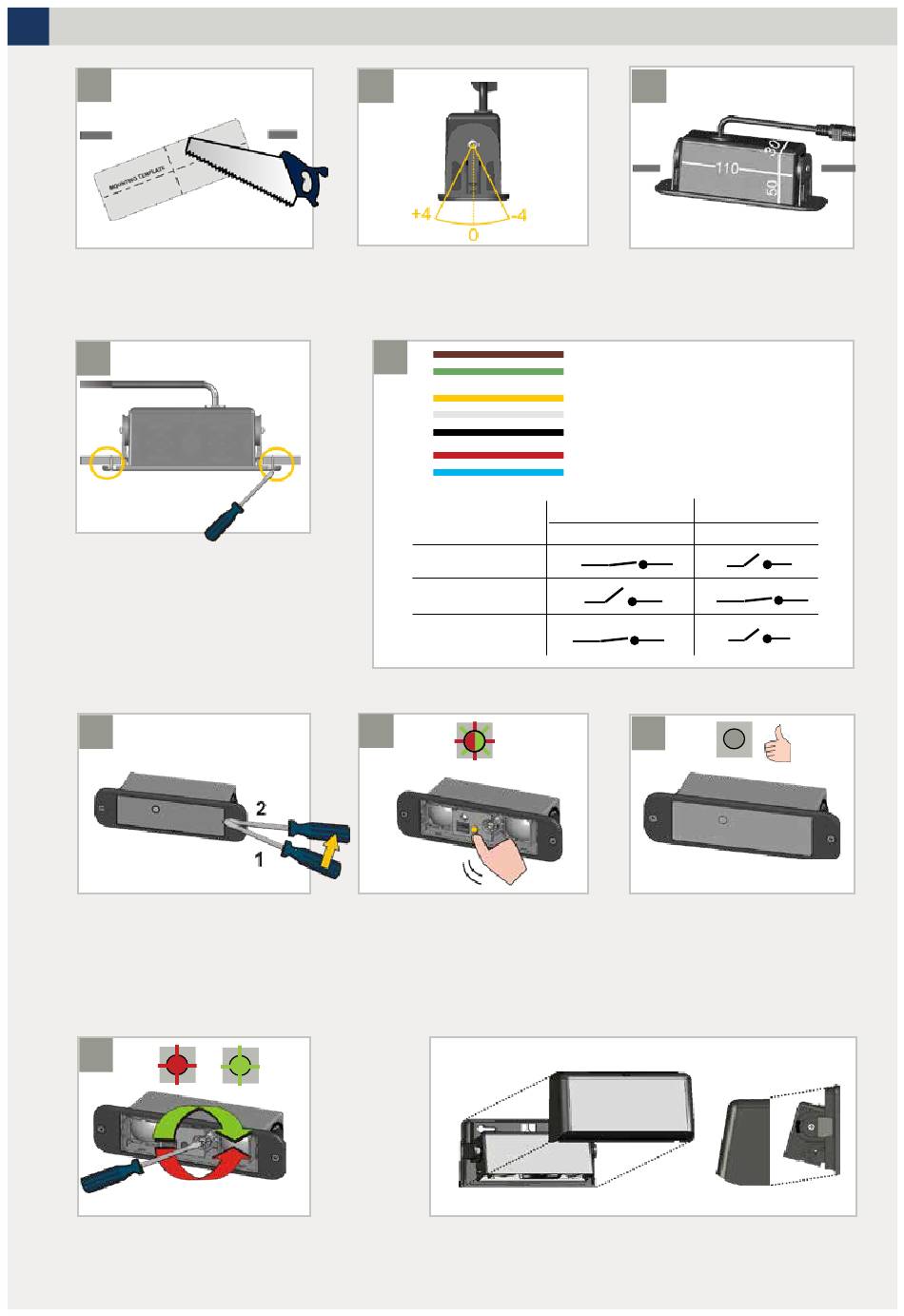

INSTALLATION
1
Utilisez le gabarit de montage
pour découper l'ouverture pour
le détecteur.
4
Après insertion du détecteur,
fixez les 2 vis fermement.
6
Pour ajuster le détecteur,
déclipsez la face-avant en
insérant un tournevis comme
indiqué.
9
Si la LED continue à clignoter,
vous devez ajuster le détecteur
(voir page 3).
2
Adaptez l'angle du détecteur.
5
PAS DE TENSION
PAS DE DETECTION
DETECTION
7
Appuyez brièvement sur le
bouton poussoir pour lancer
un setup automatique. La LED
clignotera ROUGE-VERT.
Le détecteur peut être installé en surface également. Pour
cela utilisez l'accessoire pour le montage en surface (vendu
séparement).
3
Connectez le câble et insérez le
détecteur dans l'ouverture.
BRUN
ALIMENTATION
VERT
12-24 V AC/DC
JAUNE - COM
BLANC - NF
NOIR - NO
ROUGE
SURVEILLANCE
BLEU
NO - ACTIF
NF- PASSIF
JAUNE-NOIR
JAUNE-BLANC
8
Quand la LED s'éteint,
le détecteur est installé
correctement. Fixez la
face avant et testez le bon
fonctionnement du détecteur.
