Aperçu des pressostats

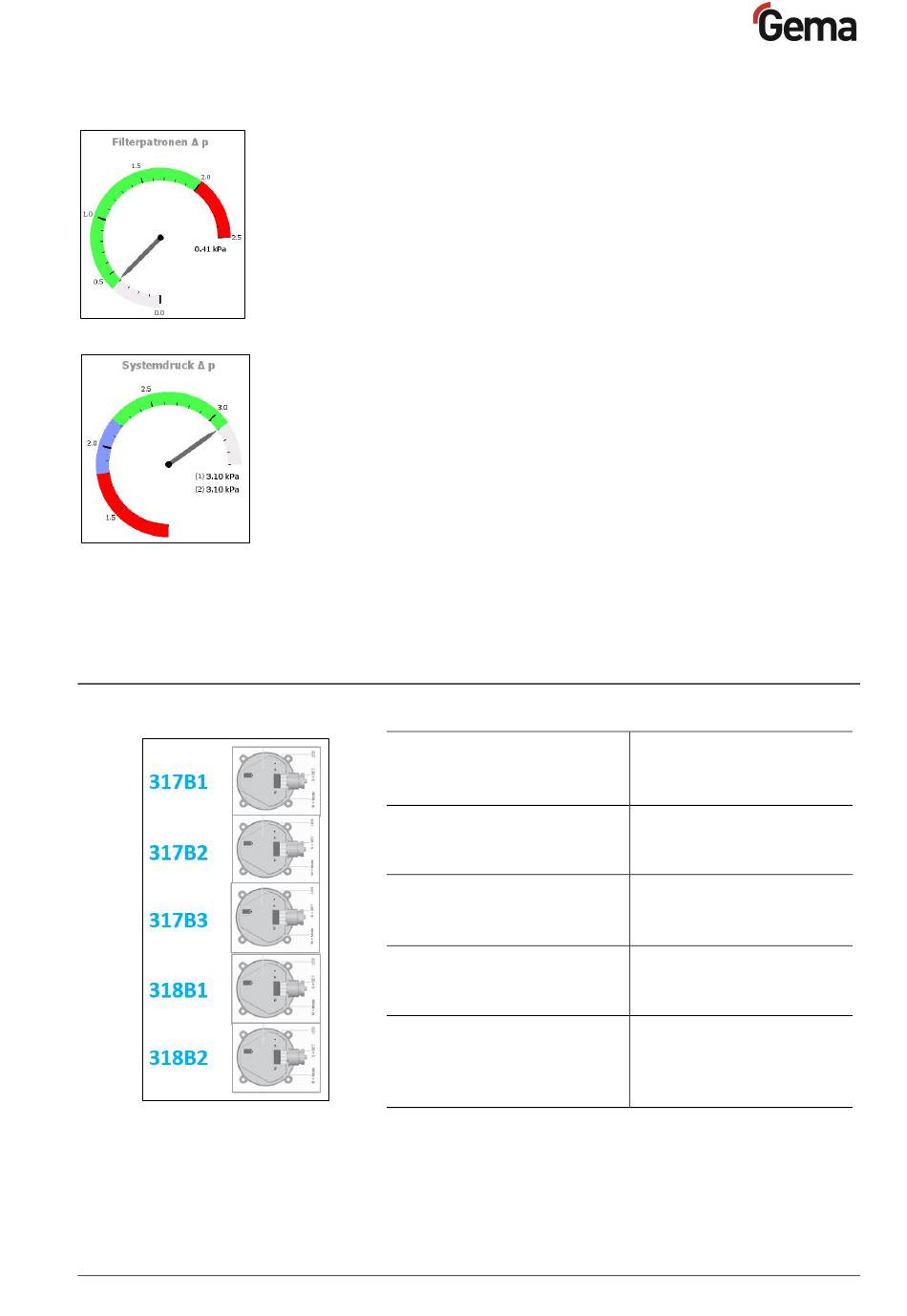

Fig. 94 : aperçu de tous les pressostats avec désignations et usage prévu
MagicControl 4.0 (CM40)
Rev. 02 01/23
Manostat à pression différentielle cartouches filtrantes
Δp 317B3
–
Le manostat à pression différentielle mesure la pression différentielle
actuelle entre la chambre des cartouches et la chambre
intermédiaire en amont du ventilateur (résistance du filtre).
•
Pression différentielle plage de travail (vert)
•
Pression différentielle ATEX : arrêt de poudrage (rouge)
–
La pression est affichée sur la commande CM40 avec cartouches
filtrantes Δp.
Contrôleur de pression dynamique pression du système
Δp 318B1 / 318B2
–
Le contrôleur de pression dynamique mesure la pression actuelle du
système entre la chambre des cartouches et l'atmosphère.
•
Pression différentielle plage de travail (vert)
•
Pression différentielle plage d'alarme (bleu)
•
Pression différentielle ATEX : arrêt de poudrage (rouge)
–
La pression est affichée sur la commande CM40 avec pression du
système Δp : 1 ou 2
–
La sortie de commutation est réglée sur le point de coupure ATEX :
arrêt de poudrage
Manostat à pression différentielle
Ventilateur Δp
Manostat à pression différentielle
Ventilateur Δp
(redondant)
Manostat à pression différentielle
Cartouche filtrante Δp
(Résistance du filtre)
Contrôleur de pression dynamique
Pression du système Δp
Mesure par rapport à l'atmosphère
Contrôleur de pression dynamique
Pression du système Δp
(redondant)
Mesure par rapport à l'atmosphère
Le pressostat est réglé sur :
ventilateur Δp
« ATEX : arrêt de poudrage »
Le pressostat est réglé sur :
ventilateur Δp
« ATEX : arrêt de poudrage »
Le pressostat est réglé sur :
Pression du système Δp
« ATEX : arrêt de poudrage »
Le pressostat est réglé sur :
Pression du système Δp
« ATEX : arrêt de poudrage »
Surveillance de pression du filtre final • 99
