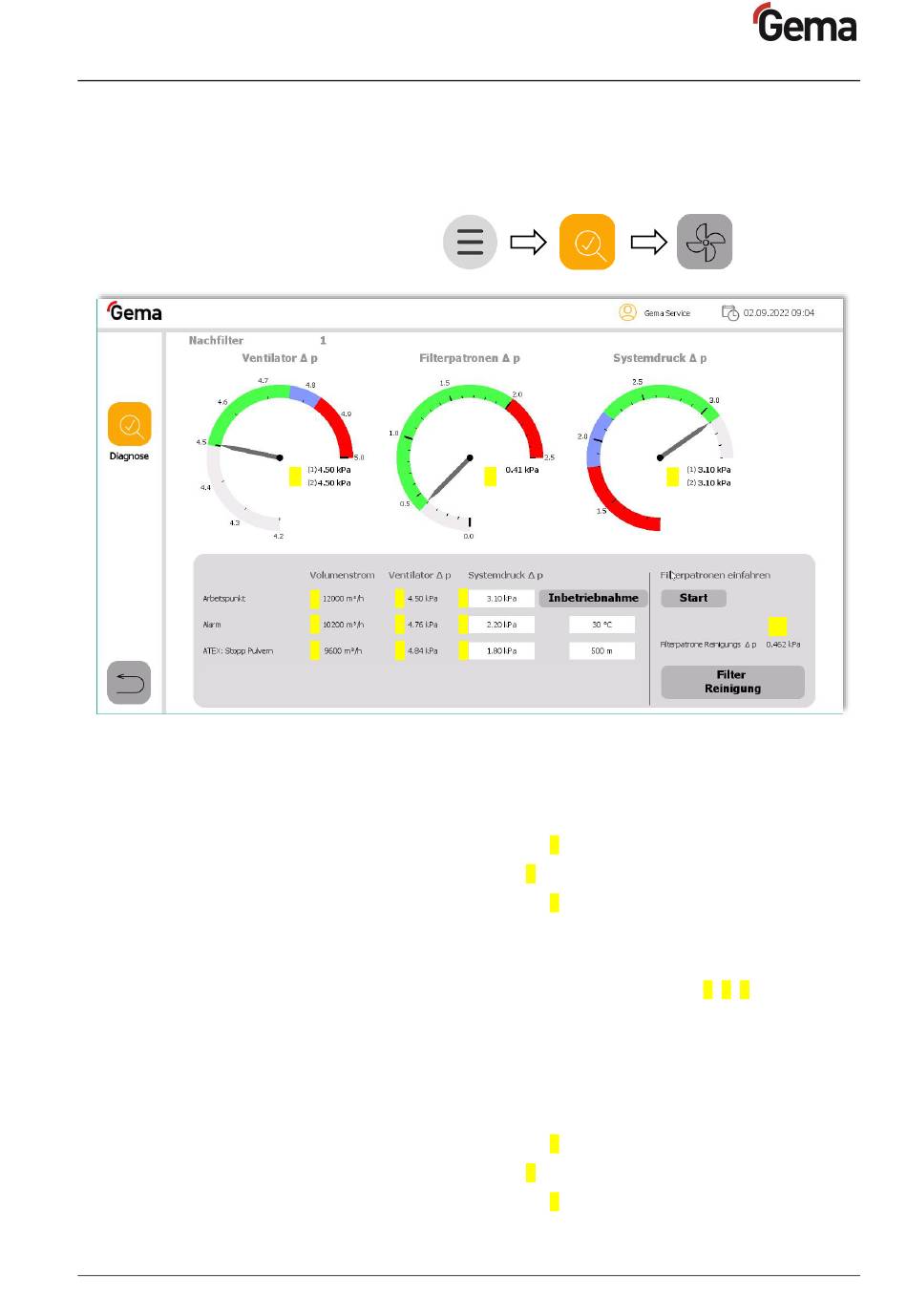

Affichage des valeurs de pression sur MagicControl
CM40
Fig. 96 : installation avec ICS08
MagicControl 4.0 (CM40)
Rev. 02 01/23
Après s'être connecté au niveau d'utilisateur 1, il est possible d'ouvrir la
page Nachfilter (Filtre final).
A
2
3
1
4
5
6
7
8
9
Note :
Les valeurs de pression renseignées en usine dans le champ Ventilator
Δp (Ventilateur Δp)
–
Point de fonctionnement
–
Alarme
–
ATEX : arrêt de poudrage
sont calculés automatiquement en fonction de :
–
Type de filtre final
–
Volume nominal d'air d'évacuation du filtre final 1, 4,
–
Hauteur au-dessus du niveau de la mer du filtre sur le site
d'implantation
–
Température ambiante moyenne du filtre sur le site d'implantation
Les valeurs de pression dynamique dans le champ Systemdruck Δp
(Pression du système Δp)
–
Point de fonctionnement
–
Alarme
–
ATEX : arrêt de poudrage
B
2
5
8
3
6
9
Surveillance de pression du filtre final • 101
C
17
7
