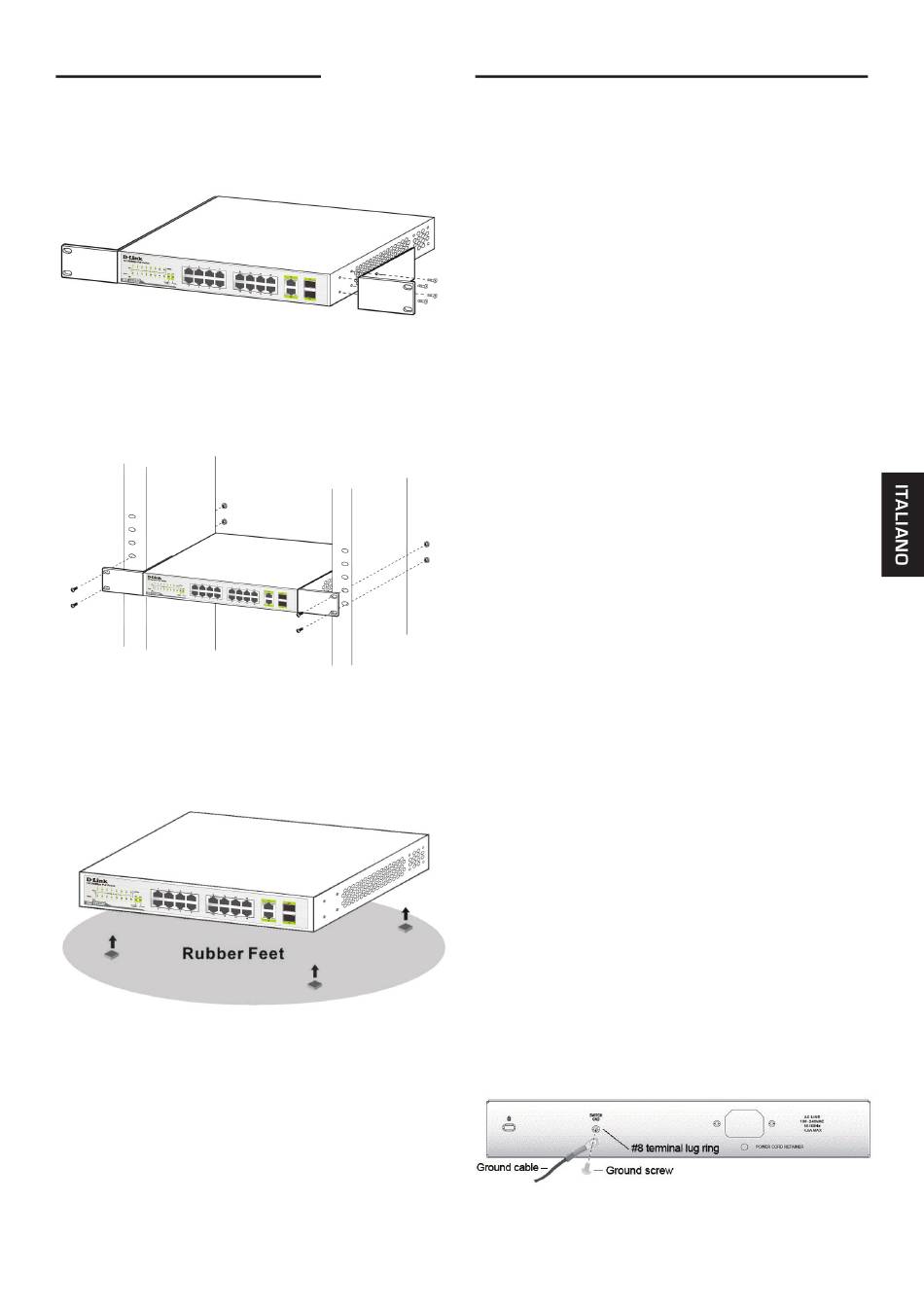

Passo 2 - Installazione
È possibile montare il dispositivo DES-1018P
in un rack standard da 19 pollici. Per installare
il dispositivo DES-1018P in un rack:
1. Collegare le staffe di montaggio su ciascun
lato del telaio, come illustrato nella Figura
3 e fissarle utilizzando le viti in dotazione.
Figura 3. Staffe per il montaggio
2. Utilizzare le viti in dotazione con il rack, per
montare il dispositivo nel rack come indicato
nella Figura 4.
Figura 4. Montaggio nel rack
3. Posizionare e applicare i piedini in gomma
forniti nella parte inferiore del dispositivo
DES-1018P.
Figura 5. Fissaggio dei piedini in gomma
All manuals and user guides at all-guides.com
Passo 3 – Messa a terra dello switch
In questa sezione viene descritto come
connettere lo switch alla terra. Completare
questa procedura prima di accendere lo switch.
Utensili e apparecchiature necessarie
•
•
•
Per connettere lo switch a una messa a terra
di protezione, eseguire le operazioni seguenti:
1. Verificare che il sistema sia spento.
2. Utilizzare il cavo di messa a terra per
3. Inserire la vite di messa a terra
4. Utilizzando un cacciavite serrare la vite di
5. Collegare il capocorda con anello all'altra
6. Verificare che i collegamenti tra il
Figura 6. Collegamento di un cavo di messa a terra
Viti di messa a terra (incluso nel kit di
accessori): una vite con testa troncoconica
M4 x 6 mm (metrica)
Cavo di messa a terra (non incluso nel
kit di accessori): il cavo di messa a terra
deve essere scelto in base ai requisiti di
installazione locali e nazionali. A seconda
dell'alimentatore e del sistema, per
l'installazione è richiesto un conduttore in
rame da 12 a 6 AWG. Si consiglia il cavo da 6
AWG disponibile in commercio. La lunghezza
del cavo dipende dalla vicinanza dello switch
al sistema di messa a terra appropriato.
Un cacciavite (non incluso nel kit di accessori):
posizionare il capocorda ad anello del
terminale 8 sull'apertura della vite per la
messa a terra.
nell'apposita apertura.
messa a terra per fissare il cavo di messa
a terra allo switch.
estremità del cavo di messa a terra a una
borchia o a un bullone appropriato sul rack
in cui è installato lo switch.
connettore di messa a terra dello switch e
il rack siano sicuri.
