Sharp PN-Y555 Mode D'emploi page 46

Caractéristiques

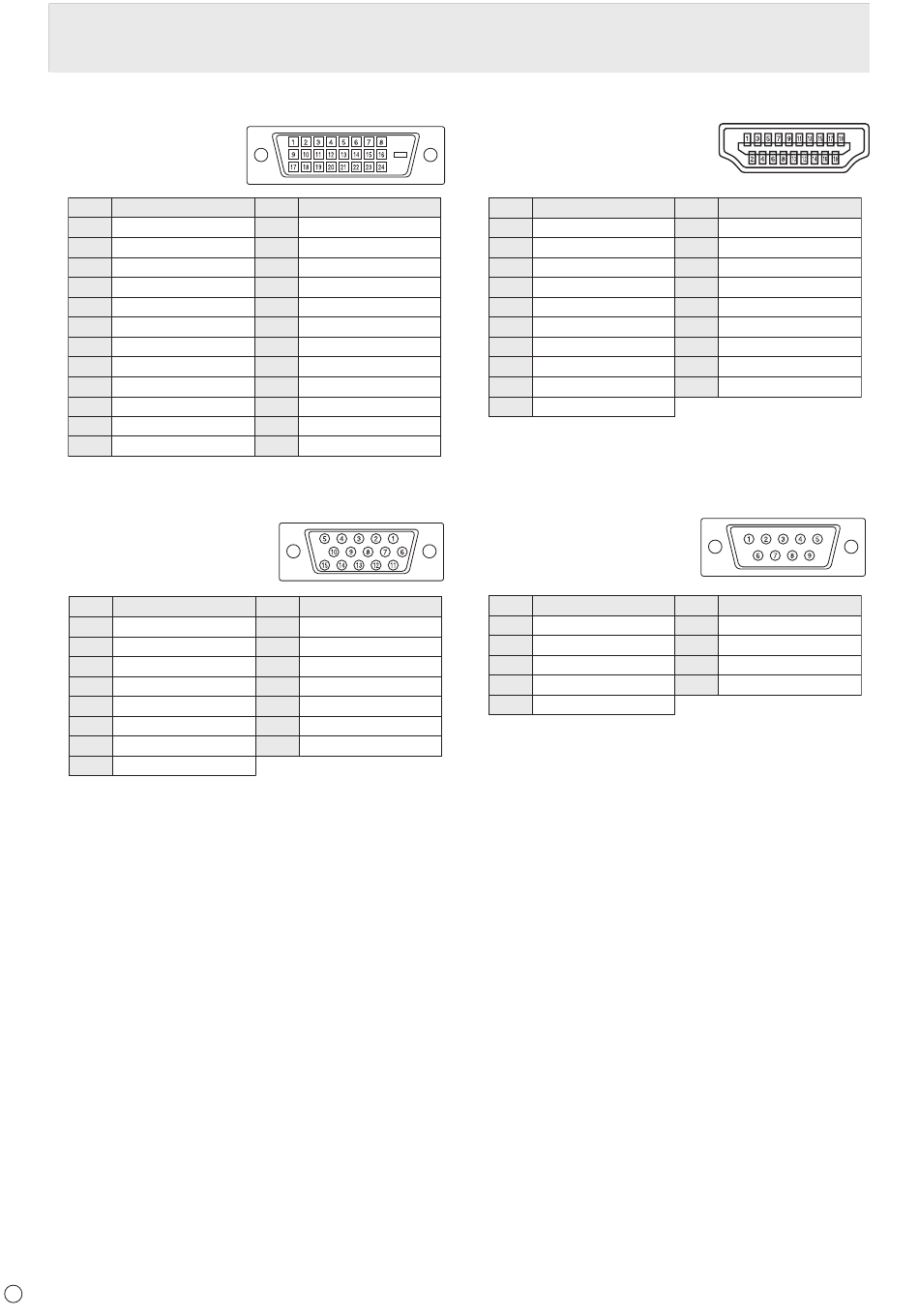

Broches de la borne d'entrée DVI-D
n
(DVI-D à 24 broches)
No. Fonction
1 TMDS donnée 2-
2 TMDS donnée 2+
3 TMDS donnée 2/4 blindage
4 N.C.
5 N.C.
6 DDC horloge
DDC donnée
7
8 N.C.
TMDS donnée 1-
9
10 TMDS donnée 1+
11 TMDS donnée 1/3 blindage
12 N.C.
Broches de la borne d'entrée D-sub
n
(Mini D-sub à 15 broches)
No. Fonction
1 Entrée du signal vidéo rouge
2 Entrée du signal vidéo vert
3 Entrée du signal vidéo bleu
4 N.C.
5 N.C.
6
MASSE pour le signal vidéo rouge
7 MASSE pour le signal vidéo vert
8 MASSE pour le signal vidéo bleu
46
F
No. Fonction
13 N.C.
14 +5 V
15 MASSE
16 Détection connexion à chaud
17 TMDS donnée 0-
18 TMDS donnée 0+
19 TMDS donnée 0/5 blindage
20 N.C.
21 N.C.
22 TMDS horloge blindage
23 TMDS horloge+
24 TMDS horloge-
No. Fonction
9 +5 V
10 MASSE
11 N.C.
12 DDC donnée
13 Entrée du signal Hsync
14
Entrée du signal Vsync
15 DDC horloge
Broches de la borne d'entrée HDMI
n
TM
(Connecteur HDMI )
No. Fonction
1 TMDS donnée 2+
2 TMDS données 2 blindages
3 TMDS donnée 2-
4 TMDS donnée 1+
5
TMDS données 1 blindage
6 TMDS donnée 1-
7 TMDS donnée 0+
8 TMDS données 0 blindage
9 TMDS donnée 0-
10 TMDS horloge+
Broches de la borne d'entrée RS-232C
n
(D-sub à 9 broches)
No. Fonction
N.C.
1
2 Donnée transmise
3 Donnée reçue
4 N.C.
5 MASSE
No. Fonction
11 TMDS horloge blindage
12 TMDS horloge-
13 CEC
14 N.C.
15
SCL
16 SDA
17 GND
18 +5 V
19 Détection connexion à chaud
No. Fonction
6 N.C.
7 N.C.
N.C.
8
9 N.C.
