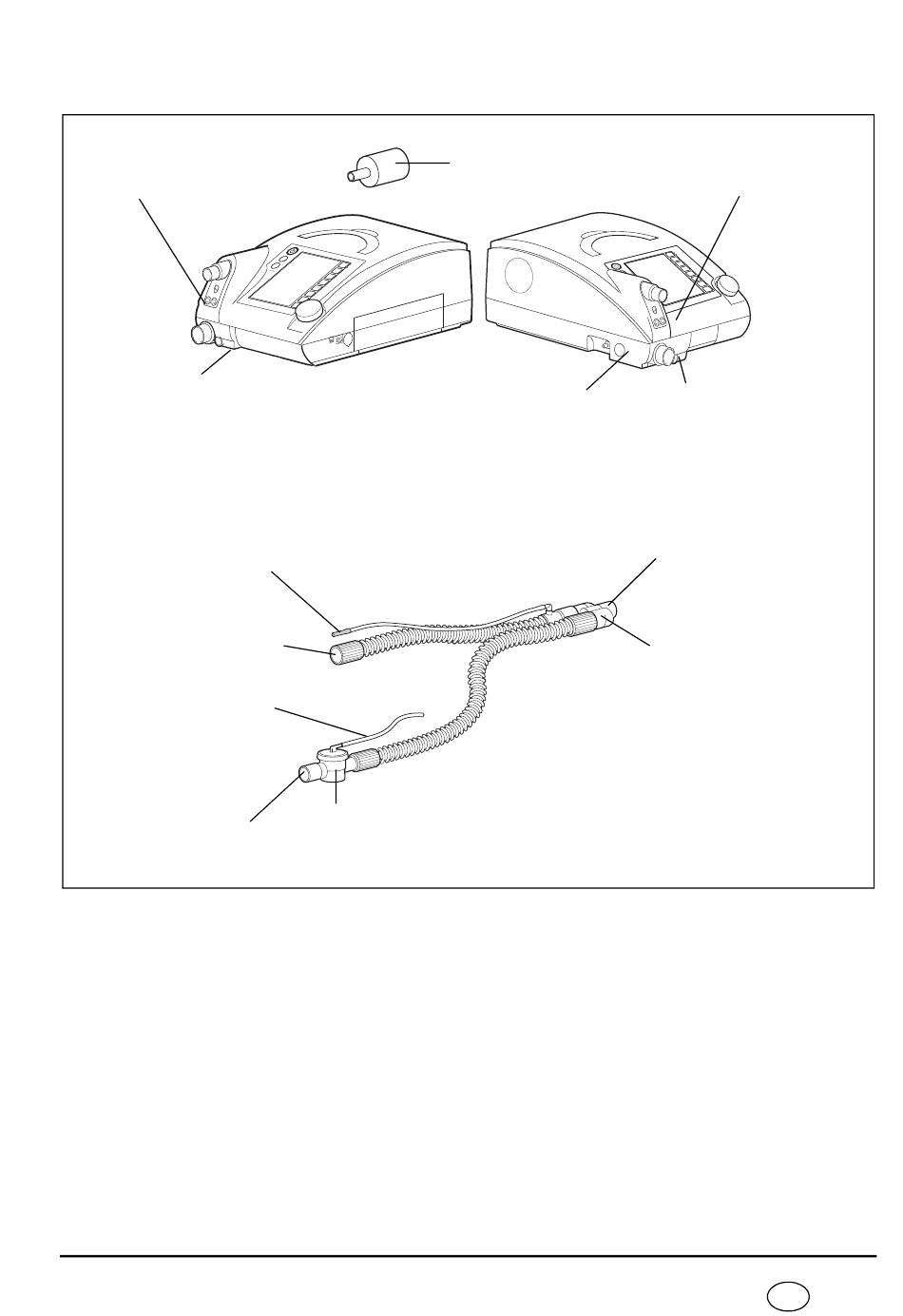

Appareil de thérapie, circuit patient bitube avec valve patient
(uniquement VENTIlogic LS)
36 Connexion du tuyau de
prise de pression
(marquage en bleu)
35 Prise capteur O
48 Tuyau de prise de
pression (marquage
en bleu)
47 Connexion
sortie appareil
46 Tuyau de
commande de
la valve
45 Connexion
entrée appareil
35 Prise capteur O
Sert à connecter un capteur d'oxygène
permettant de déterminer la teneur de l'air inspiré
en oxygène (circuit patient avec valve patient
seulement).
36 Connexion du tuyau de prise de
pression (marquage en bleu)
Sert à relier le tuyau de prise de pression à
l'appareil.
2
41 Circuit patient bitube
44 Valve patient
2
37 Adaptateur
d'essai
40 Orifice air
39 Raccord pour valve
expiré
42 Connexion
43 Adaptateur en Y
37 Adaptateur d'essai
Est nécessaire pendant le contrôle du
fonctionnement de l'appareil.
38 Connexion du tuyau de commande de
la valve
Sert à raccorder le tuyau de commande de la valve
à l'appareil.
39 Raccord pour valve patient
Sert à raccorder la valve patient à l'entrée de
l'appareil de thérapie.
Vue d'ensemble
38 Connexion du tuyau de
commande de la valve
patient
Patient
FR 9
