5. ÉLAGUEUSE

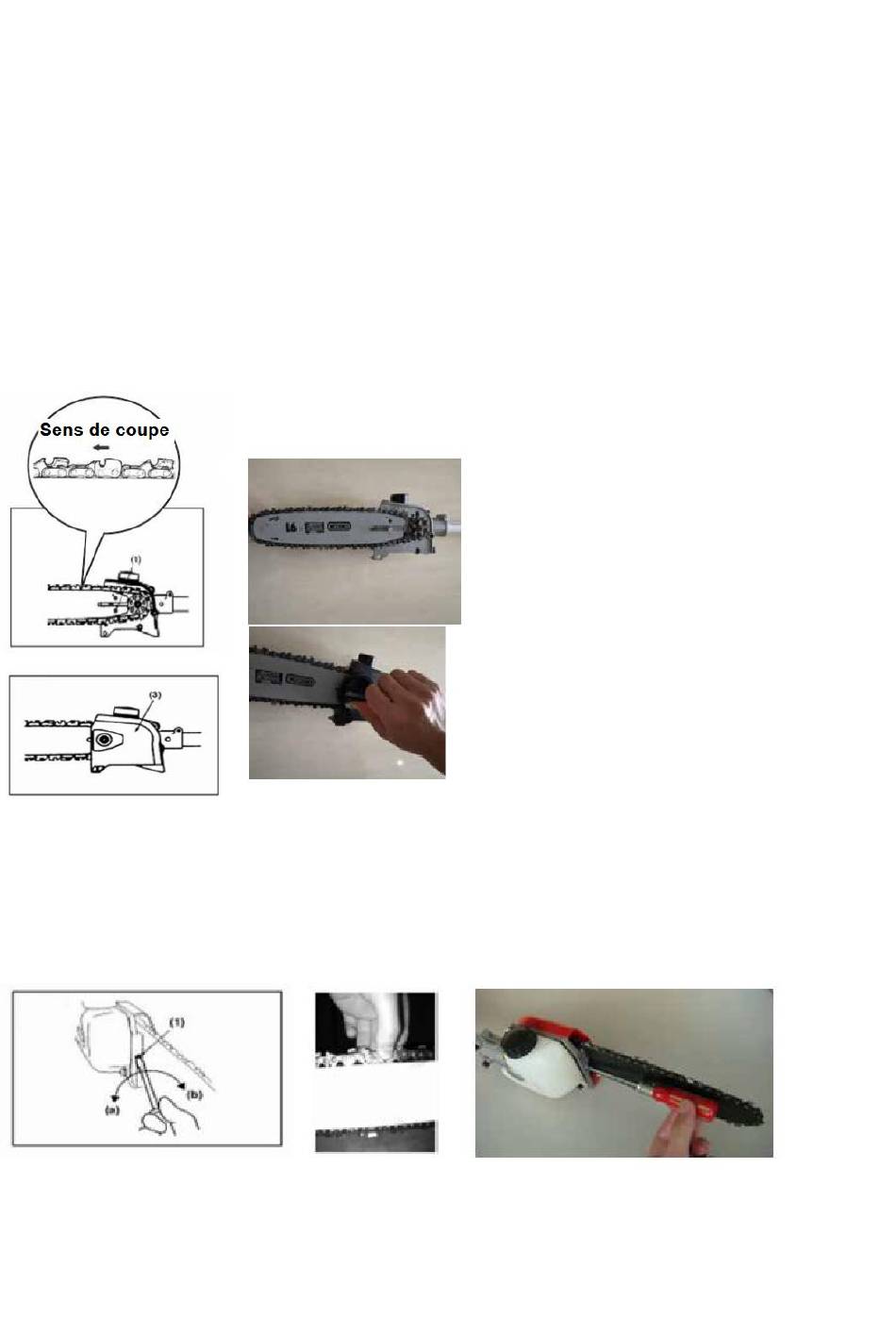

1. Enlever le capot de chaîne en dévissant l'écrou qui le maintien.
2. Après le démontage du capot, retirer (le cas échéant) la plaque entretoise de transport pour
assurer le montage précis du guide-chaîne.
3. Monter le guide-chaîne en prenant soin de faire correspondre la lumière
(1) du guide et les deux goujons de montage.
4. Placer la chaîne sur le pignon de chaîne puis introduire celle-ci dans la rainure de guidage
supé¬rieure du guide.
Attention : Avant d'assembler le guide avec la chaîne, vérifier toujours le sens des dents de la
chaîne ! Le sens de coupe est identifié par le schéma ci-dessous. Les arêtes coupantes de la
chaîne doivent être dirigées dans le même sens que la flèche.
5. Guider la chaîne tout autour du guide en ajustant la vis de réglage de la tension si nécessaire.
6. Remonter le capot de chaîne (3) à l'aide de l'écrou.
- Réglage de la tension de la chaîne : Avant tout réglage de la tension de la chaîne, s'assurer
que le moteur est éteint! Porter des gants pour effectuer toute intervention sur la machine !
S'assurer que la chaîne est à l'intérieur de la rainure du guide.
Tout en tenant le guide par le bout, ajuster la tension de la chaîne avec la vis de réglage de la
tension jusqu'à ce que les dents de la chaîne touchent le bas du guide.
(1) Vis de tension de chaîne
(a) Détendre
(b) Tendre
Tourner la vis de réglage de tension de la chaîne dans le sens des aiguilles d'une montre jusqu'à
ce que la chaîne soit correctement tendue. Lors de ce réglage, le guide peut légèrement
