Porter toujours des gants de protection pendant l'assemblage.
Remarque : être prudent avec les petites pièces pendant l'assemblage ou le réglage.
Les garder en sécurité pour éviter toute perte.
Des pièces et bords peuvent être coupants. Toujours porter des gants.
Montage et le fonctionnement de l'appareil. Cela peut également inclure l'équipement de
protection individuelle.

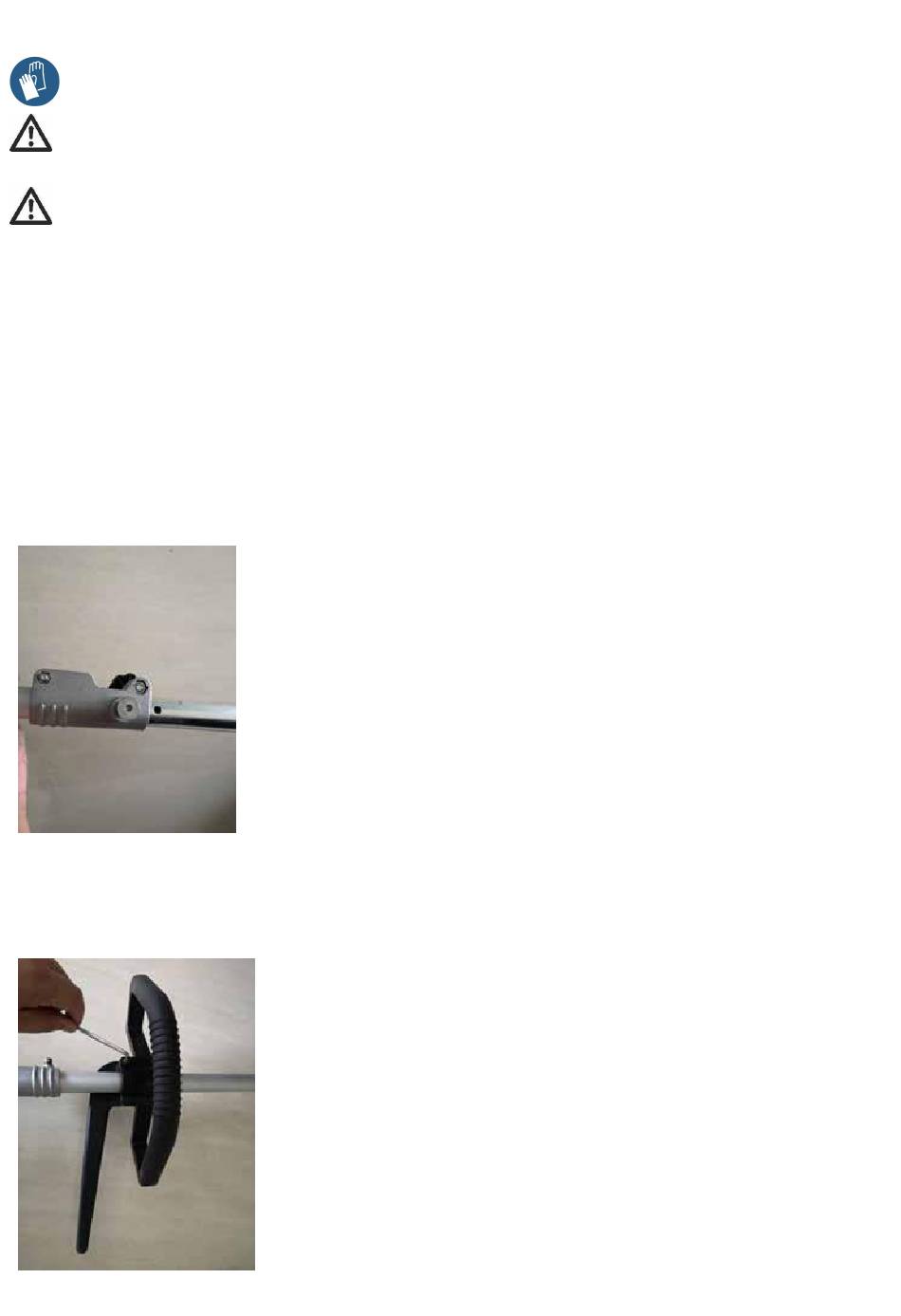

2. ASSEMBLAGE DU MANCHE
Faire coïncider les deux axes dans les tubes. S'assurer que les 2 axes s' e m- manchent
correctement et qu'ils ne soient pas pliés durant l' o pération d'assemblage. Vérifier que l' o rifice
et le système d' e nclenchement situé sur le manche, au niveau du connecteur, soient alignés.
Une fois les tubes en place, presser le bouton de verrouillage. Assembler les deux parties et
relâcher le système de verrouillage. Resserer la molette. Vérifier que les deux parties du tube
sont solidement assemblées en es- sayant de les séparer dans des directions opposées.
Procéder en sens inverse pour démonter le manche.
3. AJUSTEMENT DE LA POIGNÉE AUXILIAIRE
Dévisser les 2 parties de la poignée. Positionner les 2 parties de la poignée près de la partie en
mousse du manche. Serrer fermement la poignée sur le support à l'aide des vis.
