13. Onglet ST pour les mesures vibratoires
À la fin de l'acquisition, l'appareil affiche l'onglet ST de l'indicateur de surveillance vibratoire. Ici, la
valeur RMS finale de la vitesse ❶, la valeur RMS finale de l'accélération ❷, la valeur crête de
l'accélération
❸
et le facteur crête de l'accélération
collectés lors de l'acquisition du signal. La mesure en cours peut être comparée à la mesure
précédente ❻.
⑥
Pour afficher le signal temporel, puis le spectre, appuyez sur F2 ❺. Pour enregistrer le signal, appuyez
sur Entrée, sélectionnez la destination et confirmez en appuyant sur Entrée ou appuyez sur Esc pour
supprimer le signal. Des détails supplémentaires sur la navigation au sein de l'arborescence sont
disponibles ci-dessous.
14. Affichage du signal temporel ultrasonore et
vibratoire
À la fin de l'acquisition du signal, dans l'onglet ST, appuyez sur F2 pour afficher le signal temporel.
L'onglet TEMPS
❶
est maintenant actif.
À l'aide des touches de navigation flèche vers le haut et flèche vers le bas, faites un zoom avant ou
arrière sur une partie du signal sur une échelle temporelle de 10 secondes
touches de navigation flèche gauche et flèche droite, naviguez dans les différentes parties du signal
temporel.
Appuyez sur F1
❸
pour afficher la liste des 10 valeurs les plus élevées, puis encore une fois pour
revenir à la vue du signal temporel.
Appuyez sur F2
❹
pour basculer sur l'affichage du spectre ou sur Entrée pour enregistrer les données.
❶
❷
❸
❹
❺
❻
②
①
③
④
⑤

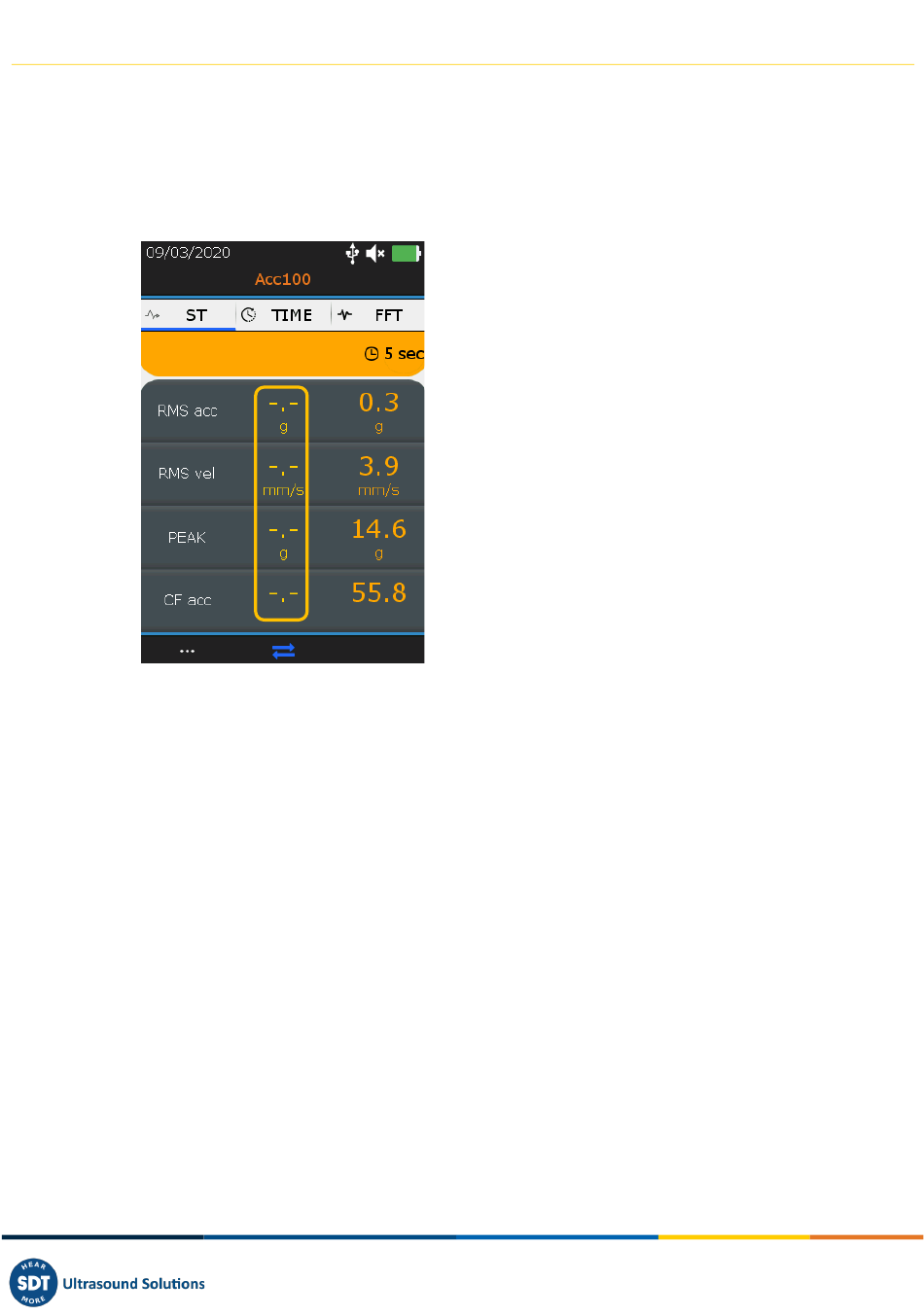

Figure 13-1 Onglet ST Vibrations
❹
sont calculés à partir des échantillons
Valeur RMS finale de la vitesse
Valeur RMS finale de l'accélération
Valeur crête finale de l'accélération
Facteur crête final de l'accélération
F2 pour afficher le signal temporel
Mesure précédente
❷
à 1 seconde. Avec les
SDT340 Manuel d'Utilisation
17/38
