X2:
7, 11, 15 ... Rechts-Lauf
8, 12, 16 ... Links-Lauf
9, 13, 17 ... frei
10, 14, 18 ... N
PE
... GND

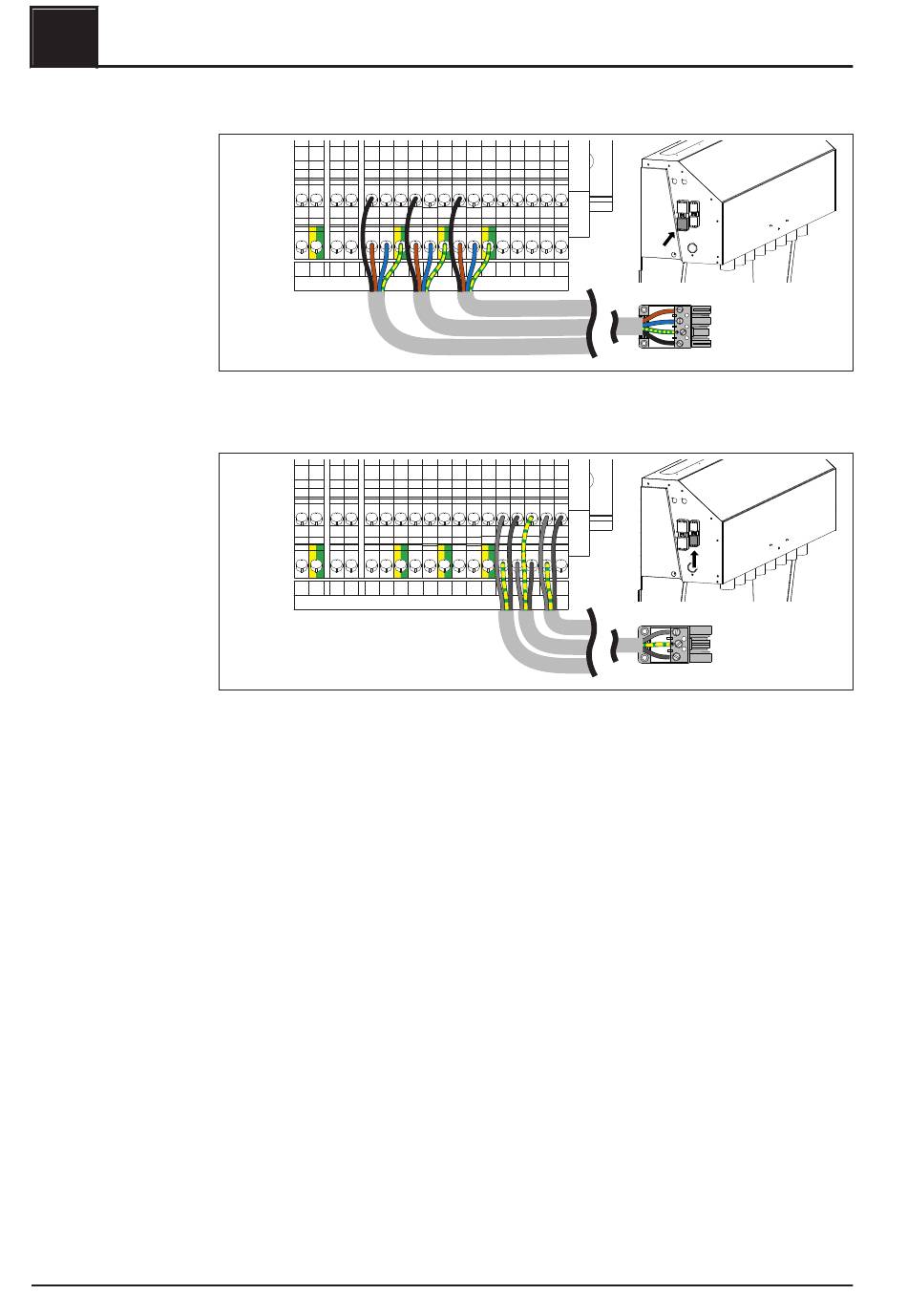

❒ Raccorder le câble de connexion de la commande du moteur aux connecteurs
4 pôles des unités de commutation utilisées
1 3
4 6
7 9
2
PE
5
8 10 PE 12 14 PE 16 18 PE
19, 22, 25 ... VF 2 GND
20, 23, 26 ... VF 2
21, 24, 27 ... RF 2
❒ Raccorder le câble de connexion de la commande du moteur aux connecteurs
4 pôles des unités de commutation utilisées
Froling Sarl | F-67450 Mundolsheim, 1, rue Kellermann | www.froling.fr
11 13
15 17
19 21 23 25 27
20 22 24 26
28
X2
11 13
15 17
19 21 23 25 27
20 22 24 26
28
X2
Montage
Branchement électrique
Rechts-Lauf
N
PE
Links-Lauf
VF 2
GND
RF 2
