ATTENTION!
Veillez à mettre le C 3050 hors tension ou de le débrancher de la prise secteur avant de procéder à un quelconque branchement. Il est également
recommandé d'éteindre ou de débrancher tous les composants associés pendant que vous établissez ou coupez un quelconque signal ou que vous réalisez
un branchement secteur.
1 HDMI eARC (Canal de retour audio amélioré [eARC] HDMI)
•
Branchez à un téléviseur prenant en charge les fonctions de
commandes HDMI (CEC) et de retour de canal audio amélioré
(eARC). Ces fonctions sont possibles si des appareils externes les
prenant en charge sont raccordés au C 3050 par connexion HDMI.
•
Utilisez un câble HDMI pour raccorder le port HDMI eARC au port
HDMI eARC correspondante du téléviseur. Utilisez un câble HDMI
portant l'étiquette « Ultra-High Speed HDMI Certification » pour
bénéficier de la prise en charge d'une bande passante plus large et
d'un format à débit binaire élevé.
•
Avec une connexion eARC établie, le C 3050 diffusera le signal
audio du téléviseur.
IMPORTANT
•
Assurez-vous que le réglage audio/format des appareils eARC branchés
dans le C 3050 est sur PCM seulement.
•
Seul le signal de sortie audio du téléviseur est pris en charge par le port
HDMI eARC.
•
Il n'y a pas de sortie vidéo au port HDMI eARC du C 3050.
MISE EN MARCHE CEC
La fonction MISE EN MARCHE CEC permet au C 3050 d'être mis sous
tension ou hors tension par un téléviseur externe connecté en utilisant le
port HDMI eARC.
Activation/désactivation de la fonction MISE EN MARCHE CEC
En mode Fonctionnement, tenez le bouton HDMI du panneau avant
enfoncé jusqu'à ce que le voyant à DEL de la source d' e ntrée HDMI clignote.
Activé – Le voyant à DEL de la source d'entrée HDMI clignote deux fois.
Désactivé – Le voyant à DEL de la source d'entrée HDMI clignote une fois.
2 DIGITAL AUDIO IN (OPTICAL/COAXIAL) (Entrée audio numérique
[Optique/Coaxial])
•
Branchez la sortie numérique optique ou coaxiale correspondante
d'une source comme un lecteur CD, DVD ou BD, un décodeur de
télé par câble, un syntoniseur numérique ou d'autres composants
applicables.
3 PHONO IN (Entrée Phono)
•
Entrée pour platine tourne-disque à tête de lecture à aimant
mobile (MM) seulement. Branchez le câble RCA à RCA double
de votre platine tourne-disque dans cette entrée si la platine est
équipée d'une tête de lecture à aimant mobile.
•
Si votre platine tourne-disque dispose d'un fil de mise à la terre, il
peut être raccordé à la borne GND (Terre).
IDENTIFICATION DES COMMANDES
12
13
14
15
16
1
2
3
4
5
6
7
8
4 BORNE GND (Terre)
5 LINE IN (Entrée ligne)
6 MAIN IN (Entrée principale)
7 PRE OUT (Sortie préampli)
9
10
•
Assurez-vous que le C 3050 est branché dans une prise murale CA
mise à la terre.
•
Au besoin, utilisez cette borne pour mettre à la terre la platine
tourne-disque branchée dans l'entrée PHONO.
•
Si une mise à la terre distincte est requise, utilisez cette borne pour
faire la mise à la terre de votre C 3050. Un fil de mise à la terre ou
autre fil semblable peut être utilisé pour raccorder le C 3050 à la
terre en utilisant cette borne. Une fois le fil inséré, serrez la borne
pour bien le fixer.
•
Entrées pour des sources de niveau ligne comme un lecteur CD,
un syntoniseur ou tout autre appareil compatible. Utilisez un câble
RCA à RCA double pour brancher les sorties audio gauche et droite
de l'appareil à ces ports LINE IN (Entrée de ligne).
•
Branchements à un préamplificateur externe ou à un processeur
externe, tel qu'un décodeur ambiophonique.
•
Pour une utilisation normale, ces entrées sont reliées aux prises PRE
OUT (Sortie préampli) à l'aide des cavaliers fournis. Pour brancher
votre C 3050 à un préamplificateur ou à un processeur externe, il
sera nécessaire d'enlever d'abord ces cavaliers.
•
Utilisez un fil RCA à RCA à deux connecteurs pour relier les sorties
audio gauche et droite du préamplificateur ou processeur aux
prises MAIN IN (Entrée principale).
•
Éteignez toujours le C 3050 et tout préamplificateur externe associé
avant d'effectuer des branchements et des débranchements aux
prises MAIN IN (Entrée principale).
•
Utilisez un câble RCA à RCA double pour raccorder les sorties
PRE-OUT (Sortie préampli) aux entrées audio analogiques
correspondantes d'un appareil compatible tel qu'un amplificateur,
un récepteur ou autre. Cela permet d'utiliser le C 3050 comme
préamplificateur pour ces appareils.
•
Pour une utilisation normale, ces entrées sont reliées aux prises
MAIN IN (Entrée principale) à l'aide des cavaliers fournis. Pour
brancher votre C 3050 à un amplificateur ou un processeur externe,
il sera nécessaire d'enlever d'abord ces cavaliers.
•
Les signaux de sortie des prises PRE OUT (Sortie préampli) seront affectés
par le réglage des commandes de volume et de tonalité du C 3050.

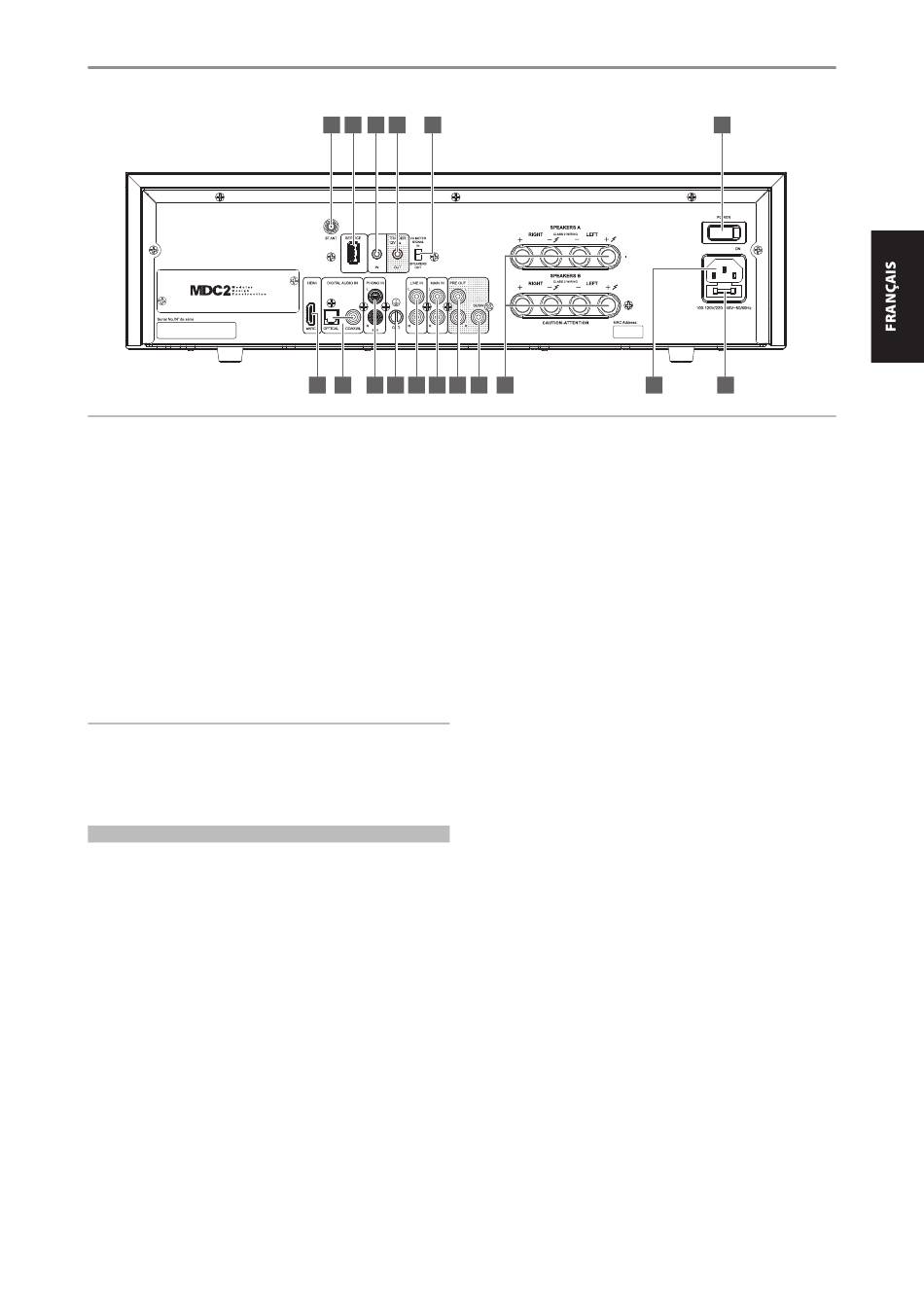

PANNEAU ARRIÈRE
17
11
9
