190M Series Medical ScopeMeter
Mode d'emploi
Revoir pas à pas
Pour parcourir les derniers écrans d'oscilloscope,
procédez comme suit :
1 A partir du mode oscilloscope,
REPLAY
ouvrez le menu
Notez que la trace est figée et
que
REPLAY
l'écran (voir Figure 23).
2 Parcourez les écrans précédents.
F1
3 Parcourez les écrans suivants.
F2
Observez que le bas de la zone de la forme d'onde affiche
la barre de revue accompagnée d'un numéro d'écran et
d'un horodatage correspondant :
58
.
REPLAY
apparaît en haut de

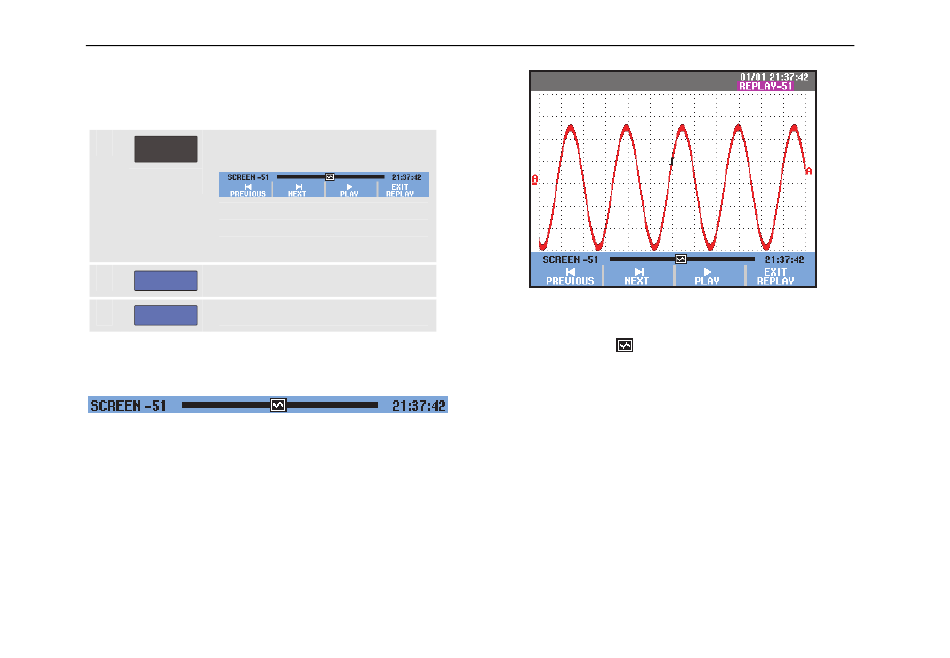

Figure 23. Revoir une forme d'onde
La barre de revue représente les 100 écrans stockés dans
la mémoire. L'icône représente la figure qui est
affichée à l'écran (dans cet exemple :
barre est partiellement blanche, la mémoire n'est pas
complètement remplie avec 100 écrans.
A partir de ce point, vous pouvez utiliser les fonctions
Zoom et Cursor pour étudier le signal plus en détail.
-51). Si la
ÉCRAN
