190M Series Medical ScopeMeter
Mode d'emploi

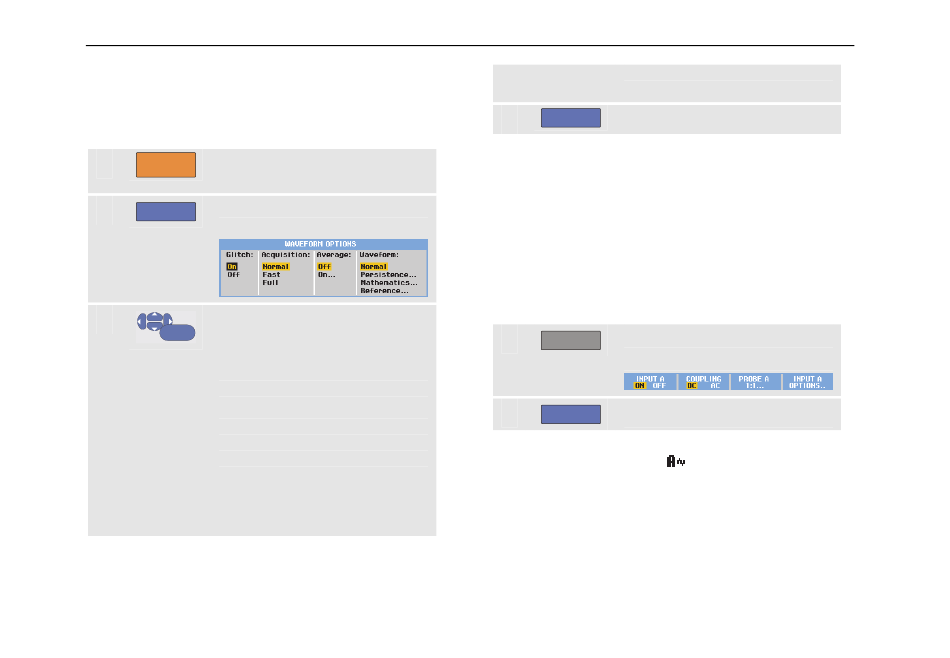

Acquisition des formes d'onde
Réglage de la vitesse d'acquisition et de la
profondeur de mémoire de la forme d'onde
Pour régler la vitesse d'acquisition, procédez comme suit :
Affichez les marquages de touche
1
SCOPE
.
SCOPE
2
Ouvrez le menu
F4
.
OPTIONS
3
Sélectionnez Acquisition :
ENTER
Fast - pour une haute fréquence
de mise à jour de la trace ;
longueur d'enregistrement très
courte, zoom réduit, pas de
relevé possible.
Full - forme d'onde détaillée au
maximum ; 10 000 échantillons
par longueur d'enregistrement de
trace, zoom maximum, basse
fréquence de mise à jour de la
trace.
Normal - fréquence de mise à
30
Voir aussi le tableau 2 au chapitre 8.
Sélection du couplage CA
WAVEFORM
Après une réinitialisation, l'outil de diagnostic est couplé
en mode CC de façon à faire apparaître les tensions CA et
CC à l'écran.
Utilisez un couplage CA lorsque vous souhaitez observer
un signal CA réduit qui chevauche un signal CC. Pour
sélectionner le couplage CA, procédez comme suit :
Vérifier que l'icône de couplage CA s'affiche dans le coin
inférieur gauche de l'écran :
Vous pouvez définir comment Auto Set affectera ce
réglage, voir le chapitre 6 « Modifier les options Auto
Set ».
jour optimale et combinaison de
gammes du zoom
4
F4
Quittez le menu.
A
1
Affichez les marquages de touche
.
INPUT A
2
Sélectionnez
F2
.
AC
.
