Etalonnage des sondes de tension
Pour répondre entièrement aux spécifications, vous
devrez ajuster les sondes de tension pour une réponse
optimale. L'étalonnage consiste en un réglage de haute
fréquence et un étalonnage CC pour des sondes 10:1 et
100:1. L'étalonnage de la sonde est adapté à la sonde
branchée au canal d'entrée.
Cet exemple montre comment étalonner les sondes de
tension 10:1 :
1
Affichez les marquages de touche
A
INPUT A.
2
Ouvrez le menu
F3
Si le type de sonde adéquat est
déjà sélectionné (en jaune), vous
pouvez passer à l'étape 5.
3
Sélectionnez Probe Type:
Voltage, puis Attenuation: 10:1.
ENTER
.
PROBE ON A
Entretien de l'outil de diagnostic
Etalonnage des sondes de tension
4
Ouvrez de nouveau le menu
F3
.
ON A
5
Sélectionnez PROBE CAL...
F1
Probe Cal

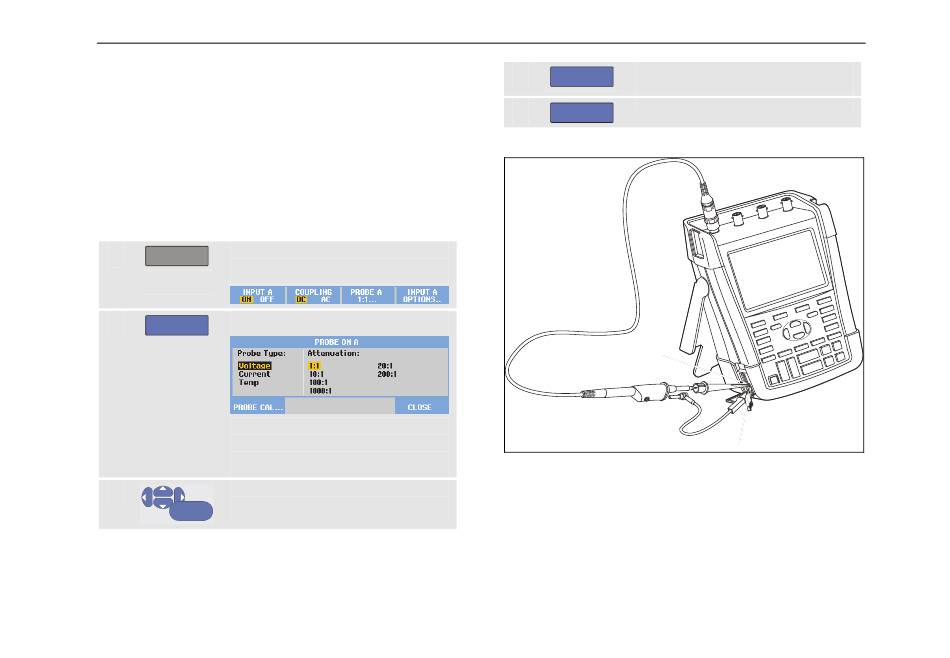

Figure 50. Réglage des sondes de tension
7
PROBE
Probe Cal Ref.
113
