Éléments, commandes et connecteurs

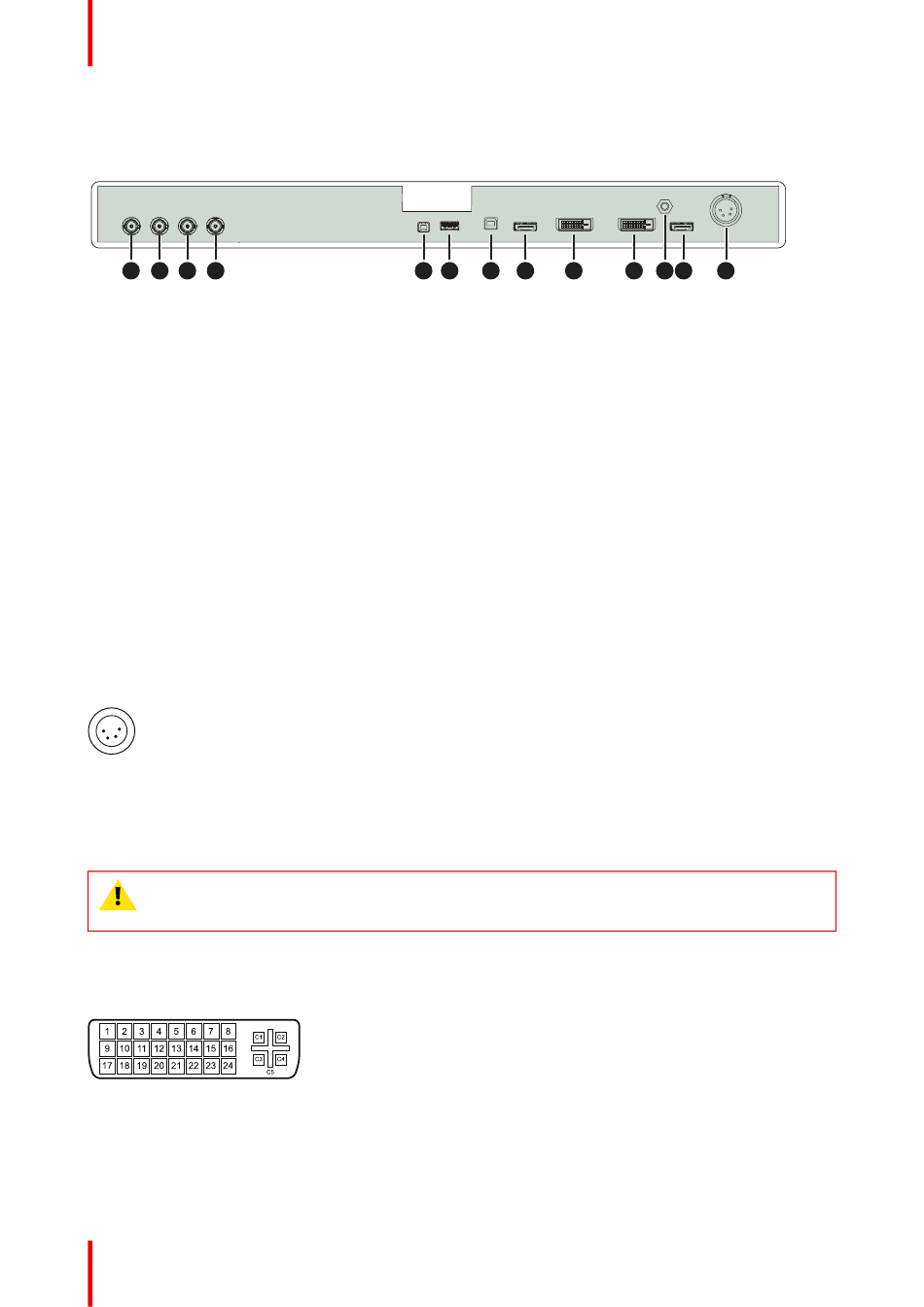

2.3.2 MDFC-8232 version 3SB/3SW
Présentation
1
2
3
4
Image 2–4
1. SDI1
2. SDI2
3. SDI3
4. SDI4
5. Sortie d'alimentation +5 VCC – 2 A
6. Interface USB 2.0 de type A
7. Interface USB 2.0 de type B
8. Entrée DisplayPort principale (droite)
9. Entrée DVI-D
10. Sortie DVI-D
11. Broche d'égalisation du potentiel (POAG)
12. Entrée DisplayPort 2
13. Entrée d'alimentation 24 V CC
2.4 Affectations des broches des connecteurs
2.4.1 Connecteur d'entrée d'alimentation
Vue d'ensemble
4
1
3
2
Image 2–5
1. 24 V CC
2. 24 V CC
3. Masse
4. Masse
PRUDENCE : Les raccordements de blindage et de masse du connecteur d'entrée d'alimentation
n'ont pas de fonction Terre de protection. Un raccordement Terre de protection est disponible via
une broche dédiée (voir
2.4.2 Connecteur DVI (DVI-D)
Vue d'ensemble
Image 2–6
1. D2_Rx- (T.M.D.S.)
2. D2_Rx+ (T.M.D.S.)
3. Masse (blindage données 2)
4. Non connecté
14
R5913170FR /03
ndaire
(gauche)
"Raccordement de l'alimentation", page
MDFC-8232
5
6
7
8
9
20).
10
11 12
13
