RK Rose+Krieger Multilift I Notice De Montage page 34

Structure et fonction
Interfaces/points de raccordement
Multilift I

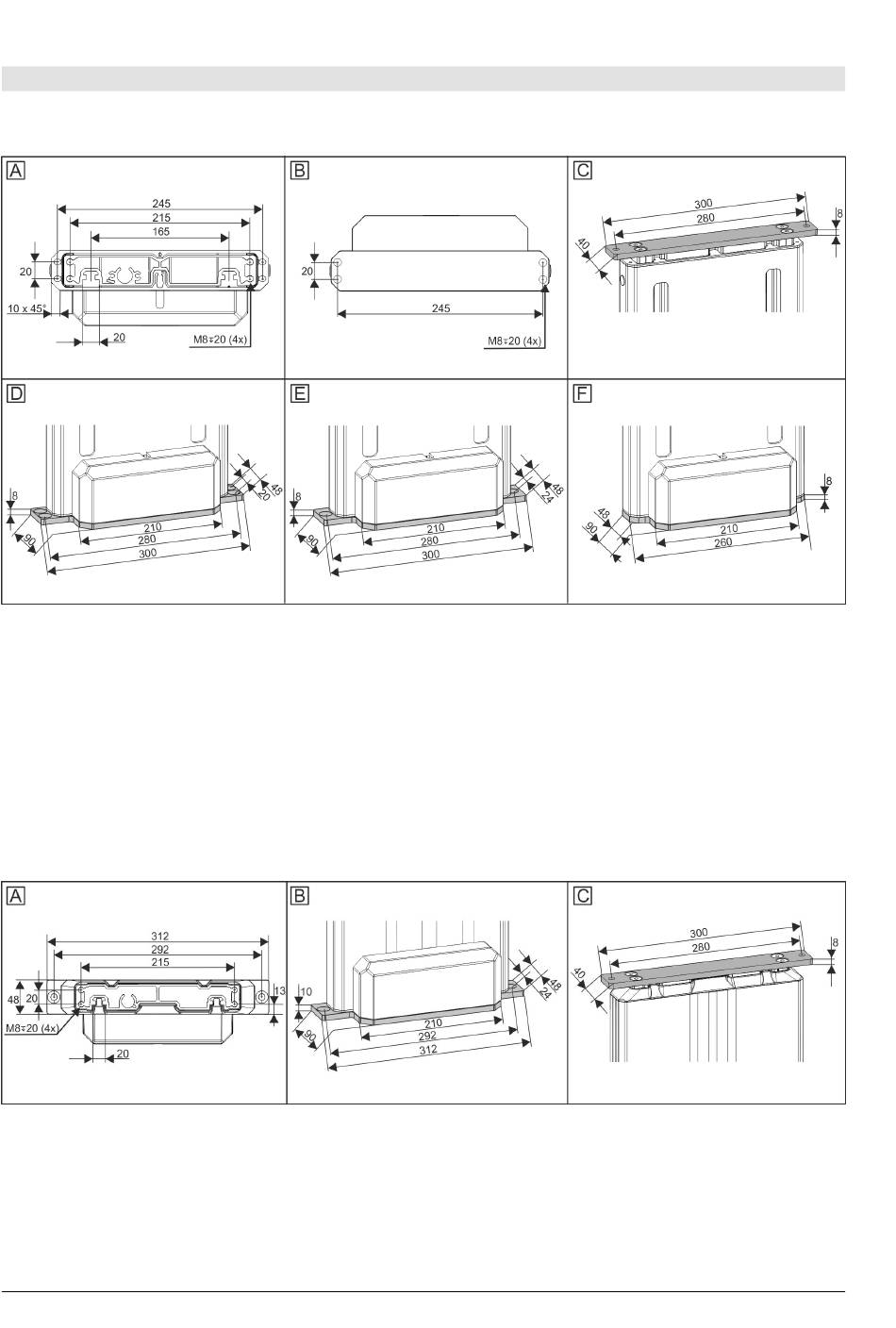

Fig. 13 : Vue d'ensemble des interfaces/points de raccordement
A Vue de dessus
B Vue de dessous
C Vue avec plaque de montage en haut
Multilift II Standard/ESD/impact/
clean
Fig. 14 : Vue d'ensemble des interfaces/points de raccordement
A Vue de dessus
B Vue avec plaque de base
C Vue avec plaque de montage en haut (exemple : type 2)
34
D
E
F
Informations complémentaires :
Montage du profilé intérieur
n
n Montage du profilé extérieur
Colonne télescopique Multilift I/Multilift II
- Multilift I
Vue avec plaque de base (I)
Vue avec plaque de base (K)
Vue avec plaque de base (M)
Ä page 47
Ä page 48
- Multilift II Standard/ESD/impact/clean
21.09.2021
