Structure et fonction
Description des fonctionnalités
Câble moteur/prise d'entrée

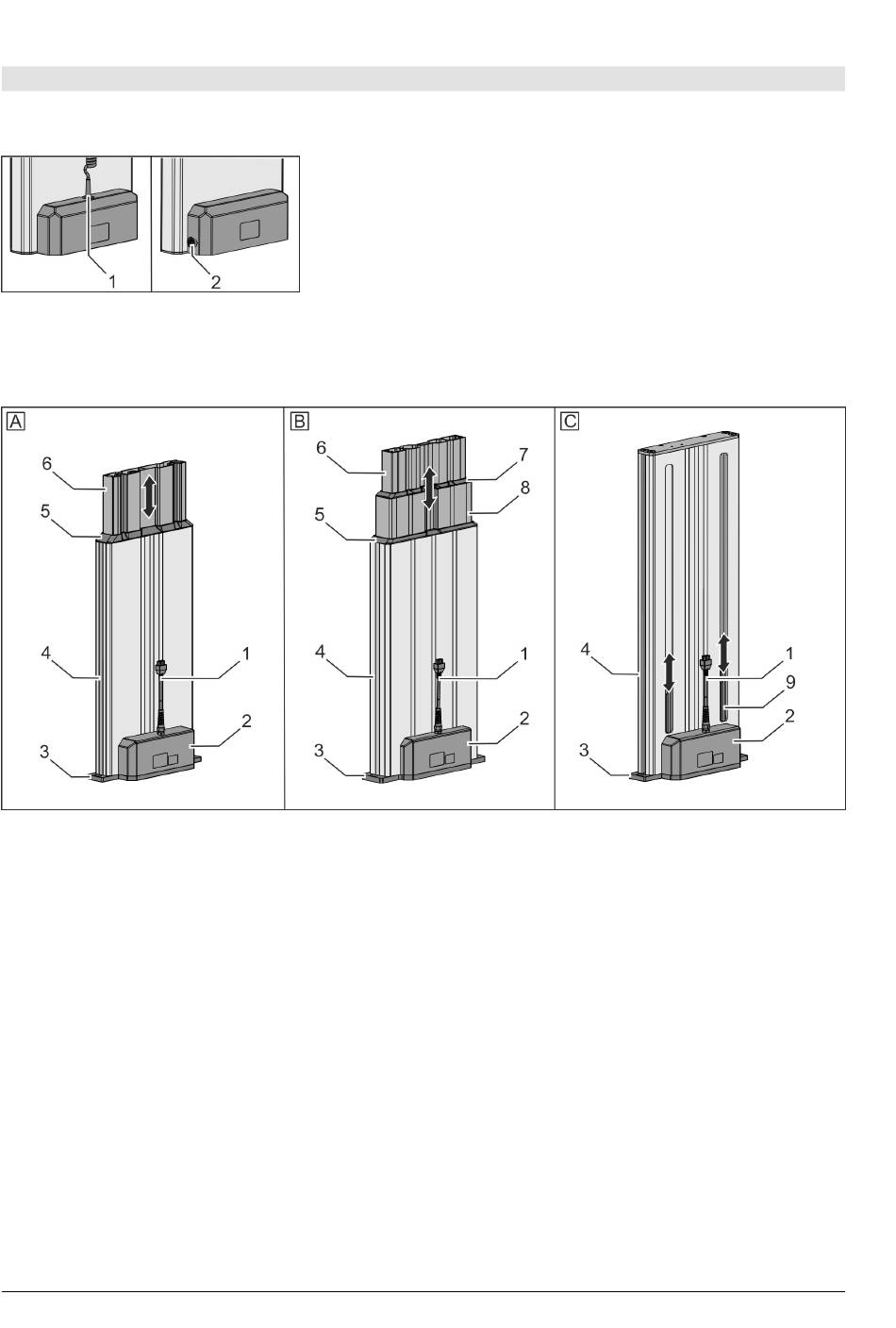

Fig. 5 : Câble moteur/prise d'entrée
3.1.2 Vue d'ensemble - Multilift II
Fig. 6 : Vue d'ensemble de la Multilift II
A
Multilift II Standard/ESD/impact/clean
B
Multilift II telescope/telescope ESD
C
Multilift II à chariot interne
1
Câble moteur
2
Carter moteur
3
Plaque de base
3.2 Description des fonctionnalités
Multilift I/II
26
1
Câble moteur
2
Prise d'entrée
Sur la version Mono (
du carter moteur par le haut.
Sur la version Synchro (
le côté du carter moteur (Fig. 5 /2) permet de brancher un câble
moteur.
4
5
6
7
8
9
Les colonnes télescopiques Multilift I et II servent au réglage en
hauteur de structures reliées (par ex. bâtis de tables) et à d'autres
opérations de réglage comparables.
Elles sont actionnées via des commandes externes. Une télécom-
mande est raccordée à la commande externe pour actionner la
colonne télescopique.
Colonne télescopique Multilift I/Multilift II
Ä page 27), un câble moteur (Fig. 5 /1) sort
Ä page 27), une prise d'entrée située sur
Profilé extérieur
Cache du profilé extérieur
Profilé intérieur
Cache du profilé intermédiaire
Profilé intermédiaire
Chariot interne
