Montaggio
Montaggio della colonna telescopica nelle interfacce > Montaggio del profilato interno - Multilift I/II
5.4 Montaggio della colonna telescopica nelle interfacce
5.4.1 Montaggio del profilato interno - Multilift I/II
Posizionamento della colonna tele-
scopica
Fissaggio della colonna telesco-
pica

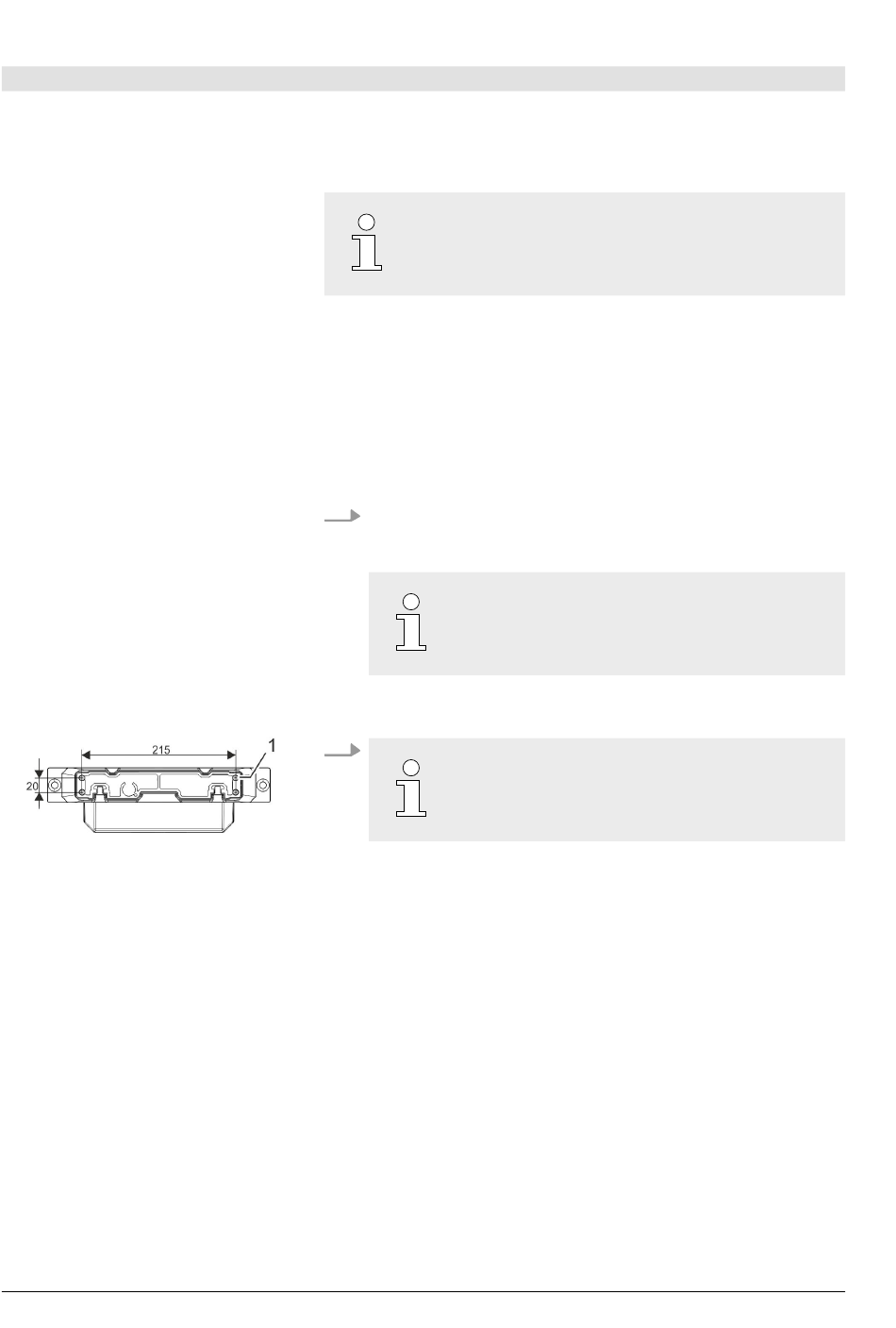

Fig. 30: Punti di collegamento – Multi-
lift I/II
184
RK Rose+Krieger GmbH raccomanda il fissaggio
della colonna telescopica alla superficie di
appoggio/supporto lato motore.
Personale:
Dispositivi di protezione:
Presupposto:
n
La superficie di avvitamento della struttura di collegamento è
predisposta per il fissaggio della colonna telescopica.
1.
Sistemare e posizionare il profilato interno della colonna tele-
scopica sulla superficie di avvitamento della struttura di colle-
gamento.
2.
Inserire 4 viti nei fori (Fig. 30/1) della struttura di collega-
mento e della colonna telescopica.
Colonna telescopica Multilift I/Multilift II
n
Personale addetto al montaggio
n
Indumenti da lavoro protettivi
n
Guanti protettivi
n
Calzature di sicurezza
La superficie di avvitamento della struttura di
collegamento deve appoggiare in piano sulla
colonna telescopica.
La superficie di appoggio della colonna tele-
scopica deve appoggiare completamente su
una lastra di metallo spessa almeno 5 mm.
21.09.2021
