FN1AAF : Guide d'utilisation et d'entretien
• Conception verticale pour une empreinte au sol plus petite que celle
de nombreux concurrents, et peut être montée et utilisée à
l'horizontale au besoin
• Portatif et adaptable à presque tous les emplacements
• Roulettes verrouillables extra-robustes pour un transport facile et en
douceur
• Le support de filtres HEPA et la conception étanche répondent aux
exigences en matière de fuite d'air
• Voyant rouge pour avertir l'utilisateur lorsque les filtres sont
surchargés (cela signifie généralement que le préfiltre doit être
remplacé)
• Le bouton ON/OFF (MARCHE/ARRÊT) vert s'allume pour vérifier
lors du fonctionnement
• Sélecteur à 3 vitesses sur les modèles 015 et 006 pour différents
niveaux de débit d'air
• Cordon d'alimentation de 10 mètres avec serre-câbles
• 115 V
• Caisson prépeint en acier galvanisé entièrement isolé
• Plaque de transition d'échappement pour conduit standard rond de
25,4 cm (10 po, taille 005/006) ou ovale de 30,5 cm (12 po, taille 015)
incluse
• Homologué ULMD
• Garantie limitée d'un an
UL et le logo UL sont des marques commerciales d'UL LLC.
AVERTISSEMENT
!
RISQUE DE BASCULEMENT
Le non-respect de cet avertissement pourrait entraîner des blessures
corporelles ou des dommages matériels.
L'appareil doit être sur une surface lisse et solide. Lorsque vous
déplacez l'appareil :
–
assurez-vous que le chemin est libre d'obstacles
–
assurez-vous que les roues sont déverrouillées
–
placez vos mains autour du centre de l'appareil et déplacez-vous
lentement
Déballage du système
Retirez délicatement l'appareil de son emballage. Vérifiez l'absence de
dommages. Si des dommages sont constatés, communiquez avec votre
transporteur et remplissez un formulaire de plainte.
Assembler l'appareil
1. Placez l'appareil à l'arrière, aussi près que possible de son
emplacement final prévu.
2. Retirez la porte inférieure avant, puis la porte supérieure au-dessus
de la section du ventilateur. Inspectez le filtre HEPA et
assurez-vous qu'il n'a pas été délogé ou endommagé pendant le
transport, que les boulons et les écrous latéraux près de chaque coin
sont bien serrés, que le filtre HEPA est solidement fixé et que le
joint autour du bord supérieur du filtre est en place.
3. Retirez les sacs ou la boîte de pièces du compartiment inférieur.
4. Assurez-vous que le préfiltre de premier étage est en place et qu'il
n'est pas endommagé. Retirez et jetez le morceau de carton plat
expédié entre le préfiltre et le filtre HEPA.
REMARQUE: L'appareil peut être utilisé sans roulettes, sur son dos, en
orientation horizontale, pourvu qu'il y ait suffisamment d'espace à
chaque extrémité pour l'entrée et la sortie d'air. Assurez-vous de bien
l'attacher ou de le fixer à une base pour éviter tout mouvement
involontaire.
Le fabricant se réserve le droit de changer les fiches techniques ou la conception sans avis préalable et sans obligation de sa part.
Lorsque l'appareil est monté à l'horizontale, un préfiltre supplémentaire
doit être utilisé. Consultez le
Tableau 1 – Préfiltres en configuration horizontale (boîtes de 12)
Modèle OptiClean
FN1AAF005, FN1AAF006
FN1AAF015
5. Fixez les ensembles de roulettes au bas de l'appareil (réf.
a. Retirez les vis des coins extérieurs de la partie inférieure du
caisson.
b. Positionnez l'ensemble de roulettes le long du bord extérieur de
l'appareil et alignez les trous de vis.
c. Utilisez les vis déposées pour fixer l'ensemble de roulettes.
d. Répétez l'opération pour l'autre côté.

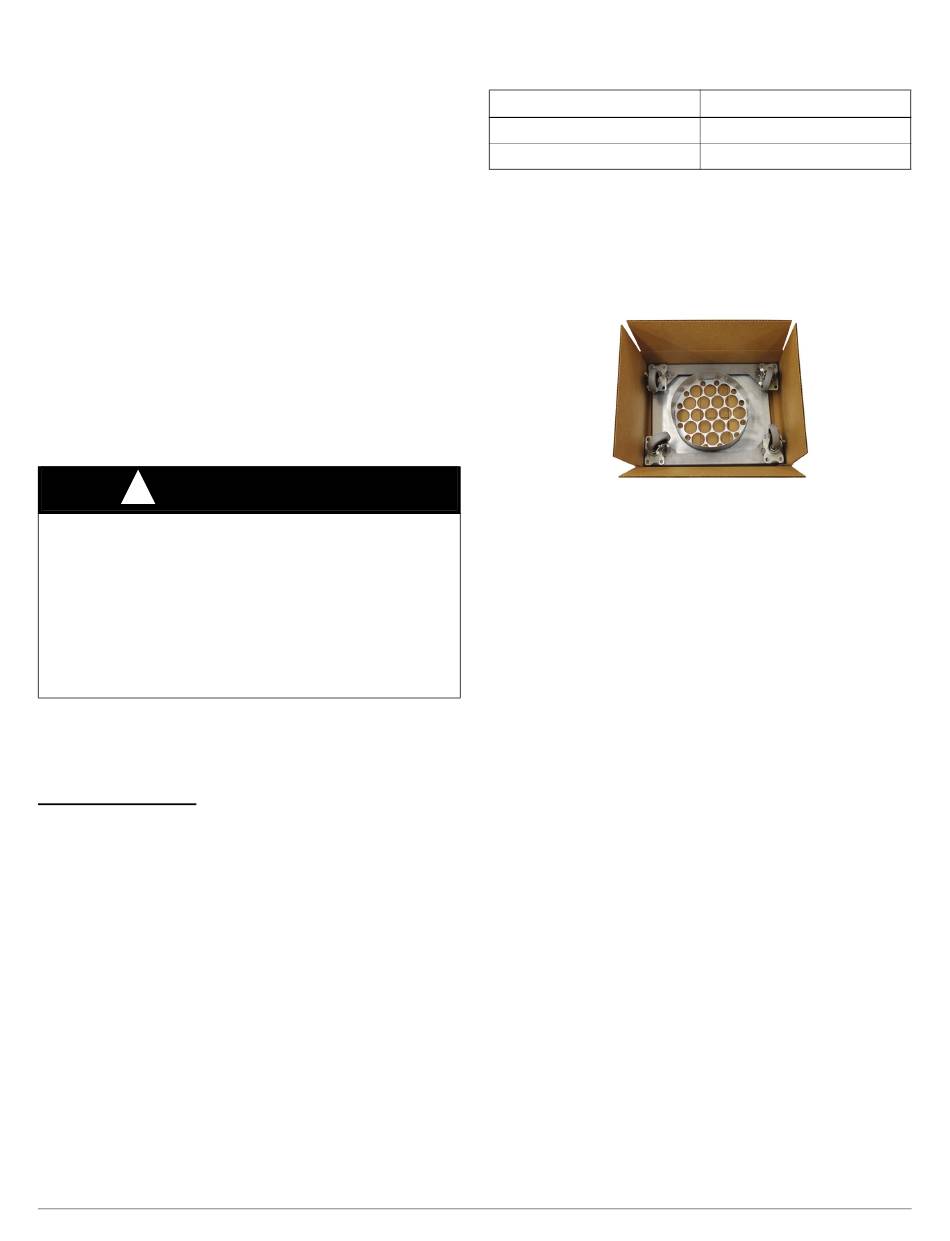

Fig. 2 – Roulettes et transition de conduit
(rond de 25,4 cm [10 po] illustré)
6. Utilisez les vis fournies pour fixer la plaque de transition du conduit
rond ou ovale au sommet de l'appareil
plaque de transition doit être installée même si l'appareil est utilisé
comme
épurateur
d'air.
(KFADG0101SML/LRG)
l'utilisation de l'épurateur d'air.
7. Soulevez délicatement l'appareil en position verticale sur ses
roulettes. CONSEIL : Verrouillez les roulettes avant de soulever ou
d'incliner l'appareil.
8. Déplacez l'appareil dans sa position finale et verrouillez les quatre
roulettes.
9. Pour la configuration de machine à air négatif, effectuez ces étapes.
Si l'appareil est utilisé comme filtre à air, passez à l'étape 10.
a. Utilisez une cosse à sertissage pour fixer un conduit flexible rond
de 25,4 cm (10 po) ou de 30,5 cm (12 po) (fourni par d'autres) à
la plaque de transition sur le dessus de l'appareil.
b. Faites passer le conduit flexible comme recommandé par le plan
mécanique et fixez-le à une pièce de transition (boîte de registre
au plafond, etc., achetée ou fabriquée sur place) pour faire un
chemin pour la sortir d'air de la zone d'air négatif. Calfeutrez ou
scellez toutes les coutures à l'aide de ruban adhésif. Faites passer
le conduit flexible selon les codes et exigences applicables, sans
pli ni obstruction.
10. Replacez la porte supérieure sur le ventilateur, puis la porte
inférieure avant.
11. Branchez l'appareil sur une prise mise à la terre de 115 V.
2
Tableau
1.
No de pièce du préfiltre
KFAFK0212MED
KFAFK0312LRG
(Fig.
3). REMARQUE : La
Un
diffuseur
d'air
est
également
disponible
Fig.
2).
A200233A
en
option
pour
