Connexion du connecteur à visser
(ill. 10)
Introduire à l'arrière du connecteur la clé en T équipée du
limiteur de couple et de l'embout BTR de 6. Maintenir le con-
necteur avec l'autre main� Maintenir le connecteur CV plaqué
contre la partie à contacter (barre conductrice, embase de
panneau, pince à contacts plats) et visser jusqu'à ce qu'il soit
en contact. Prendre garde à ne pas engager le filetage de tra-
vers� A partir de cette position, serrer jusqu'au déclenchement
du limiteur à 18 Nm afin d'assurer la qualité de contact. D'une
façon générale, l'axe du connecteur doit être perpendiculaire à
la barre et tourner librement�

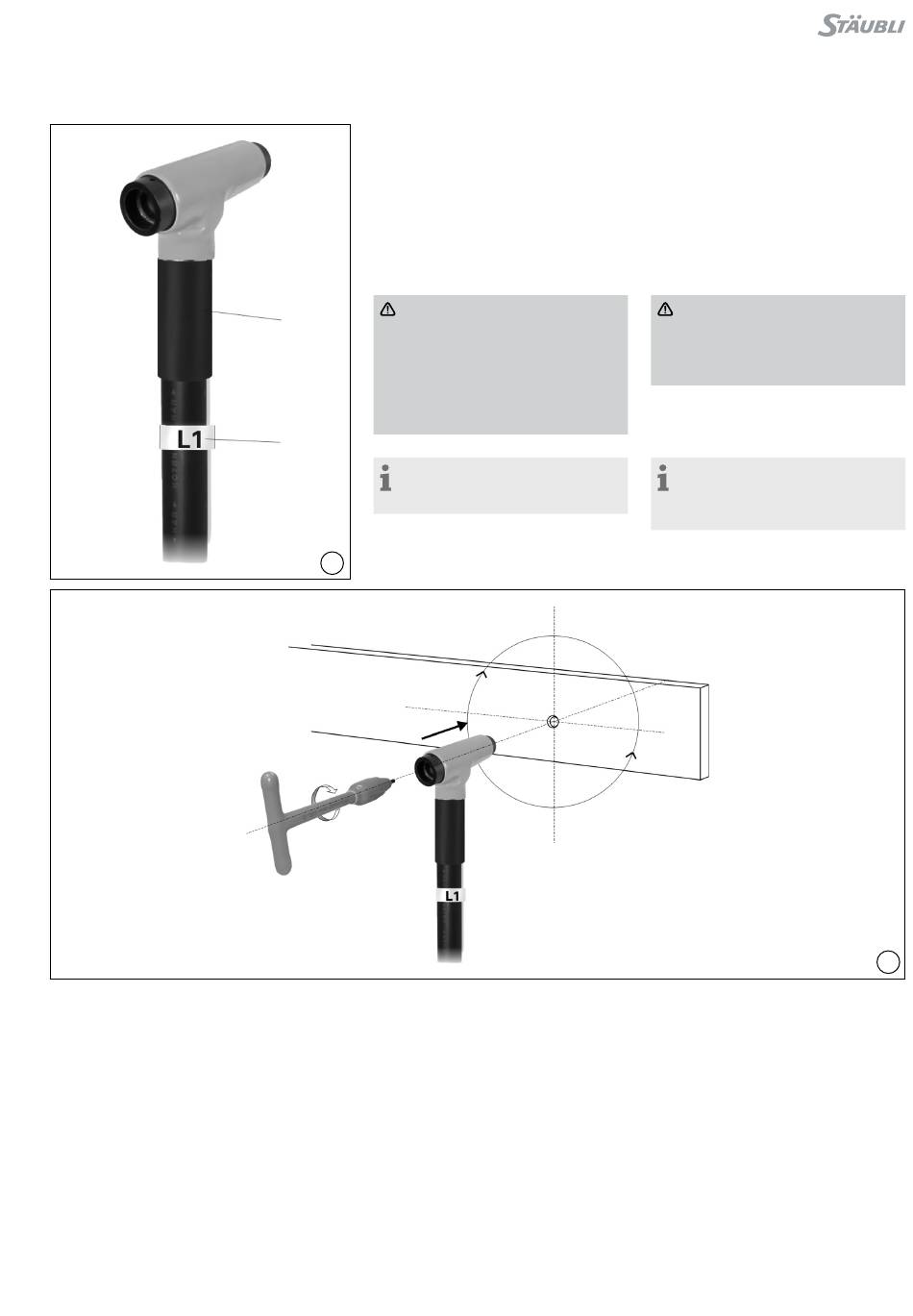

Rétreindre la gaine sur le CV
(ill. 9)
Commencer à rétreindre la gaine sur
le CV et terminer sur le câble� Pendant
la phase de rétreint, il est important de
maintenir en position la gaine thermo-
rétractable�
Attention
A
Chauffer les extrémités de la
gaine thermorétractable durant
30 secondes après le rétreint
complet� Laisser refroidir à tem-
pérature ambiante avant toute
manipulation du câble ou utilisati-
on du connecteur à visser�
B
Remarque:
Effectuer ces manipulations avec
des gants résistants à la châleur�
9
Shrinking the shrink-on
sleeve onto the CV...
(ill. 9)
Carry out the shrinking operation first
on the CV��� and then on the cable�
The shrink-on sleeve must be cor-
rectly positioned during the shrinking
operation�
during this time� Allow to cool to
ambient temperature before using�
Connection
(ill. 10)
Insert insulated hexagonal wrench with built-in torque limiter
into rear of plug connector� Hold connector with the other
hand. Hold the CV... against the part to be contacted (busbar,
panel receptacle, flat bar clamp) and screw on with the torque
wrench� Take care not to cross-thread� Tighten until the torque
limiter releases at 18 Nm. The axis of the plug connector must
be perpendicular to the contact point and must turn freely�
Attention
It is advisable to wear gloves du-
ring the shrinking operation� Heat
endings for a further 30 sec� after
shrinking is completed�
Note:
The cable must not be moved
10
