Préparation préalable
Afin d'assurer la bonne tenue de la
colle thermo-adhésive:
- Frotter la gaine du câble et le corps
isolant avec de la toile émeri de grain
80-100�
- Nettoyer les zones rugueuses avec
un solvant (ex. Acétone).
- L'isolant orange du CV doit égale-
ment être légèrement abrasé et sur-
tout dégraissé avec de l'acétone sur
la longueur d'installation de la gaine�
L'aspect du PVC devient mat�
A
Attention
Ne pas passer l'acétone sur les
parties tampographiées, elles se-
B
raient effacées� S'assurer que le
7
solvant s'est complètement éva-
poré et ne pas toucher les zones
rugueuses et dégraissées�
Attention
Ne pas abraser, dégraisser ou
toucher l'intérieur de la gaine�

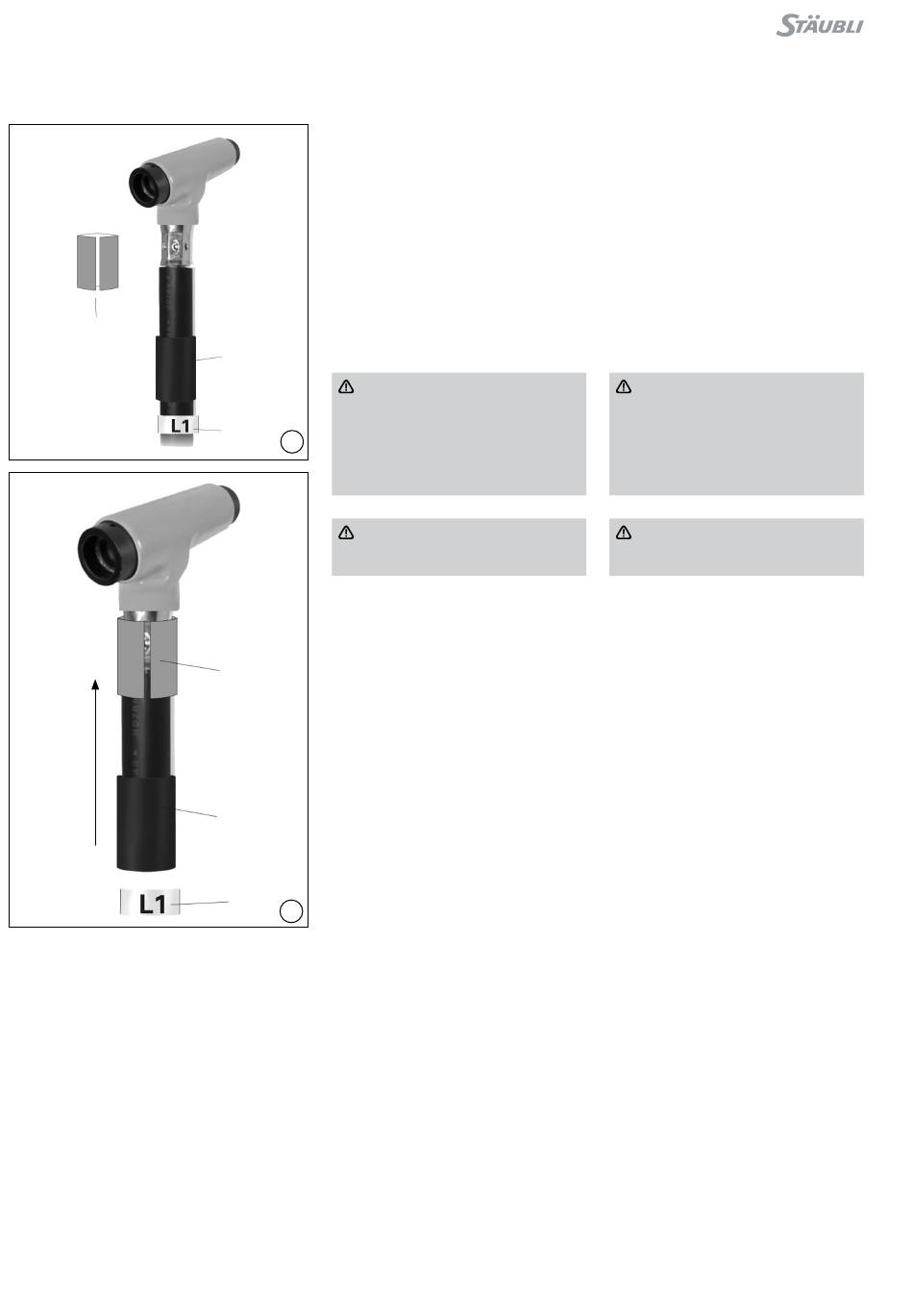

(ill. 7)
Mettre l'isolant fendu (D) autour du fût
à sertir du connecteur à visser�
(ill. 8)
D
Remonter et mettre en butée la gaine
thermorétractable (A) sur le CV en
vérifiant le bon recouvrement des
isolants (D).
A
B
8
Preparation
To obtain good adhesion of the
thermoadhesive, roughen the sheath
of the cable with 80-100 emery
paper, clean the roughened zone with
acetone� The orange insulation of the
CV must also be slightly roughened
and thoroughly cleaned with acetone
over the whole assembly length of the
sheath� This gives the PVC a some-
what matt appearance�
Attention
Acetone must not be used on
the printed markings since it
will cause them to smear� Wait
until the solvent has completely
evaporated� Do not touch the
roughened and degreased zone�
Attention
Do not roughen, grease or touch
the inner sheath�
(ill. 7)
Push slit insulation (D) onto the barrel
of the screw connector�
(ill. 8)
Push shrink-on sleeve (A) onto the
insulation of the CV��� The slit insula-
tion (D) must be covered.
