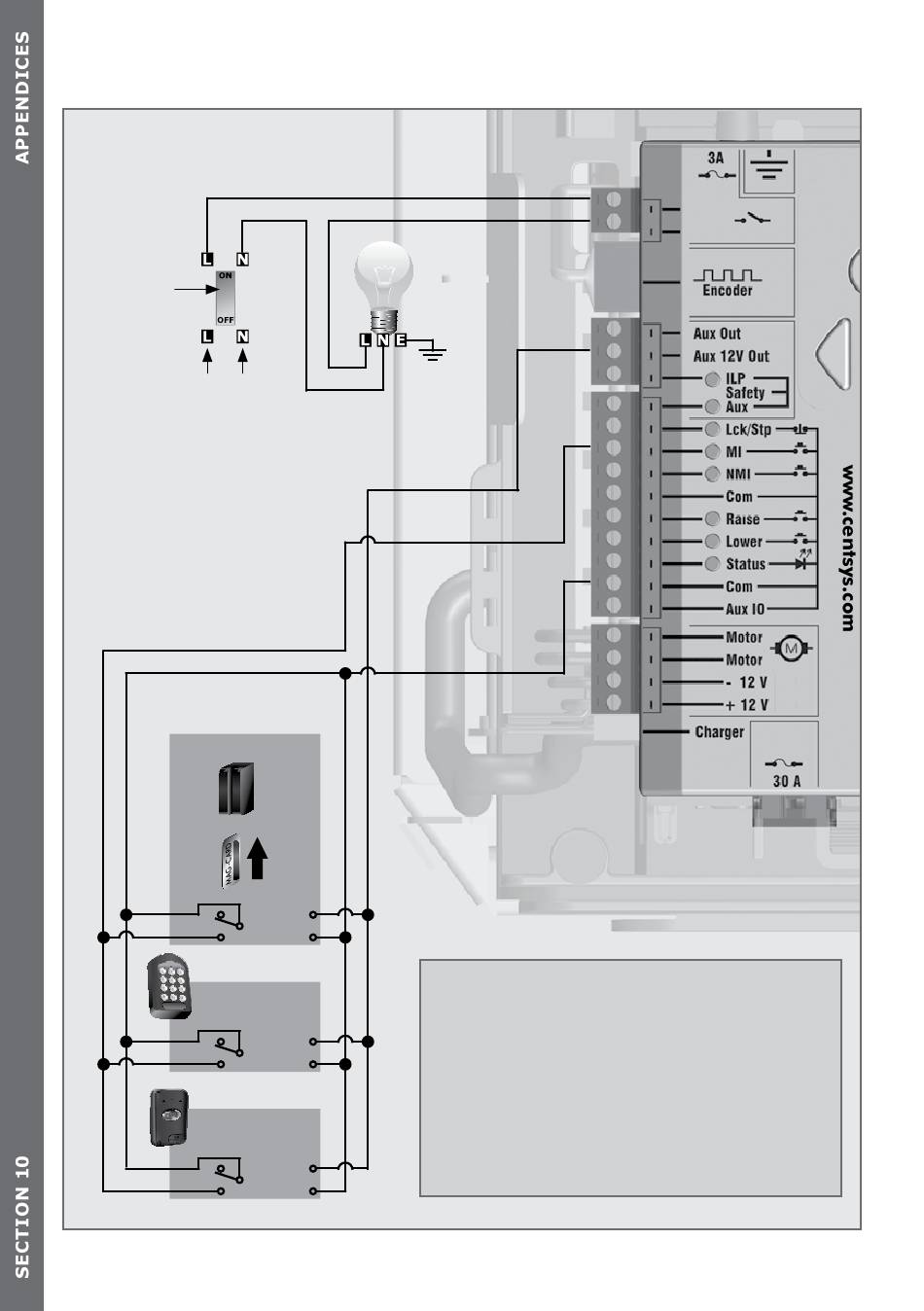

10.6.2. Mode Complex (Option 1)
Interrupteur
d'isolement
AC Alimentation
220V AC 50HZ
Lecteur de cartes
magnétiques
Entrée de mémoire
COM
N/O
SMARTGUARD
COM
N/O
contrôle d'accès
de proximité SOLO
COM
N/O
OPTION 1
+12V
-12V
OPTION 2
Clavier
+12V
-12V
OPTION 3
Système de
ou treillis
+12V
-12V
IMAGE 70. SECTOR II - MODO COMPLEX (OPCIÓN 1)
Dispositifs de Sécurité
Veuillez vous référer aux diagrammes sui ants
pour la connexion des dispositifs de sécurité en
utilisant la configuration indiquée sur l'Image 1.
Page 19
Boucle de détection de Sécurité/
Fermeture (FLUX SA)(Recommandé)
Boucle de détection de Sécurité/Fermeture
Page 63
(FLUX 11 Pin) (Recommandé)
Page 67
Rayons infrarouges
(non recommandés, sauf si utilisés avec l'une
des boucles de détection ci dessus)
page 72
RELAY
RELAY
www.centsys.com
