10.4. Appendice 4. Installation du détecteur de boucle
FLUX 11-pin
10.4.1 Détecteur de boucle
11-pin unique
Le SECTOR II est conçu pour
être utilisé avec différents types
de détecteurs de boucle, dont les
modules du détecteur de boucle
11-pin. L'unité de base du 11-pin se
visse à travers le plateau, dans le
châssis.
Étape 1
Vissez la base du 11-pin sur le
plateau électronique
(Images 60 et 61).
Étape 2
Exécutez les câbles de boucle
TORSADÉS à l'intérieur de
l'enveloppe à travers les clips de
câblage à l'unité FLUX 11-pin.
Étape 3
Connectez les câbles de boucle à
l'unité FLUX 11-pin.
Étape 4
Connectez le FLUX 11-pin à
l'automate SERIES-S en utilisant le
câble de la boucle fourni, en suivant
le diagramme de câblage montré sur
l'image 62.

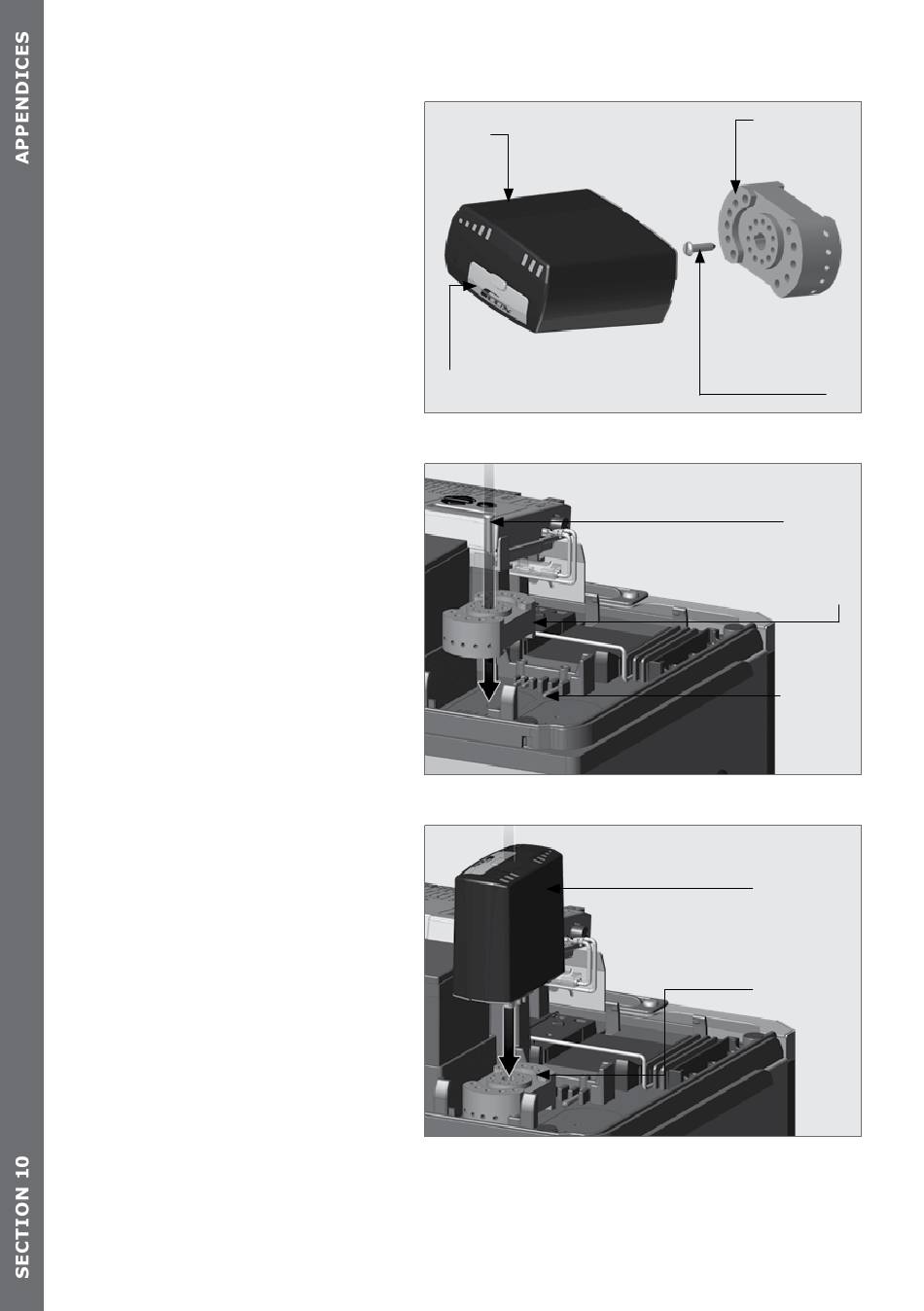

FLUX
11-pin
Enveloppe d'accès
du commutateur DIP
page 66
Base du
FLUX 11-pin
(non incluse)
Vis
IMAGE 59
Visser
FLUX 11
Base du
FLUX 11-pin
Visser
FLUX 11
IMAGE 60
FLUX 11-pin
Base du
FLUX 11-pin
IMAGE 61
www.centsys.com
