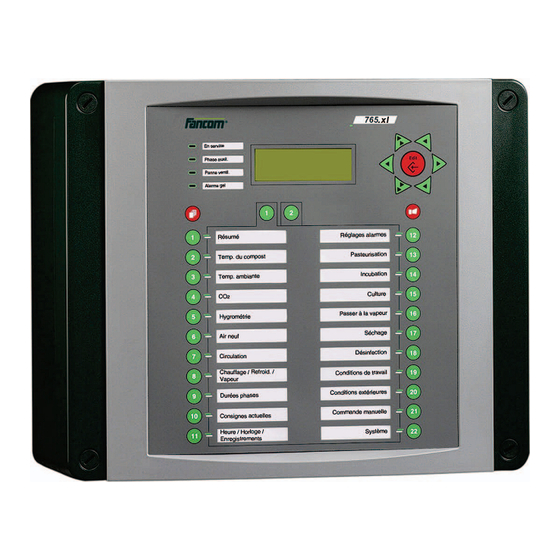

Fancom 765.xl Schéma D'installation
Table des Matières
Table des Matières
Manuels Connexes pour Fancom 765.xl
Sommaire des Matières pour Fancom 765.xl

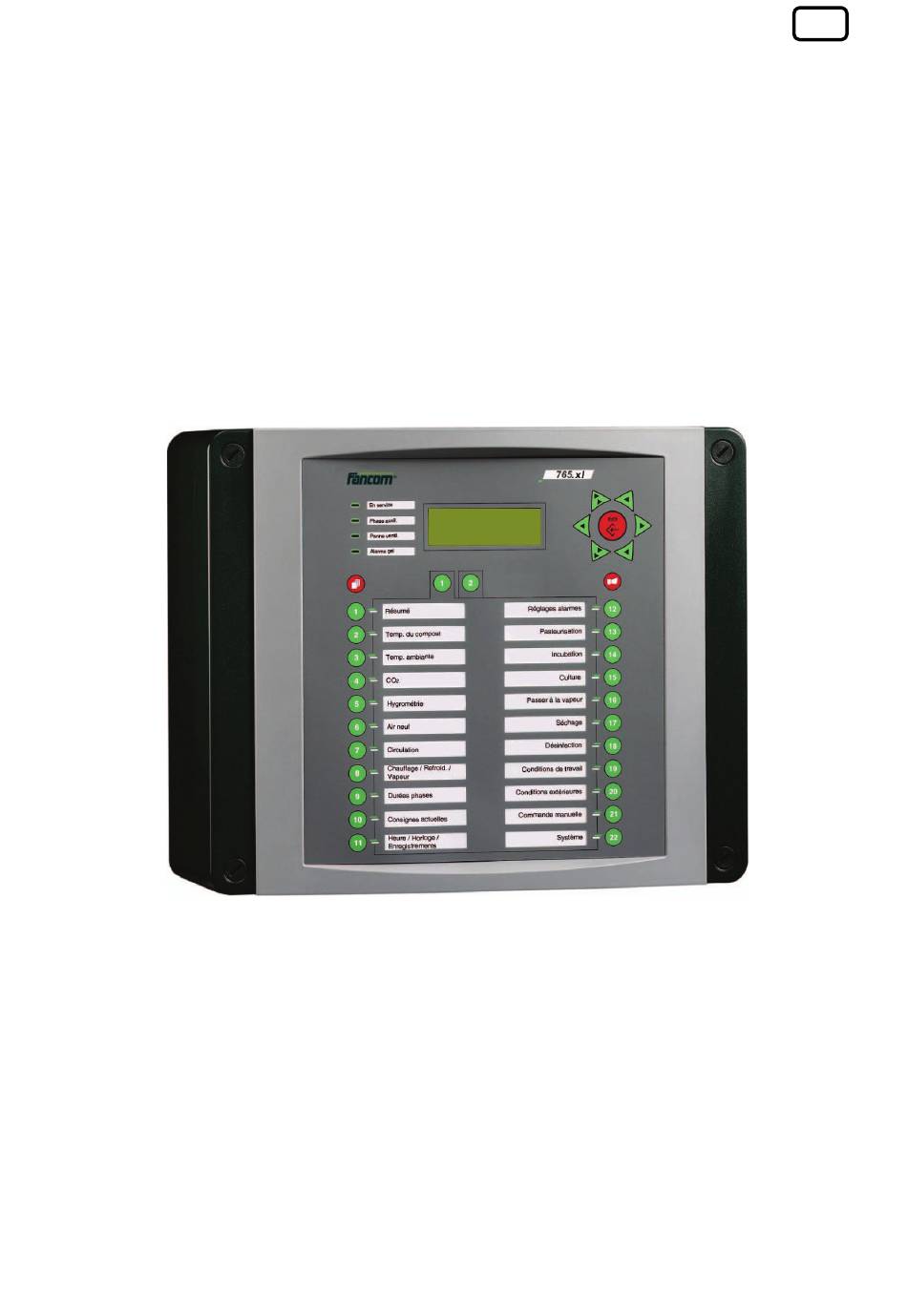

- Page 1 765.xl SC HÉMA S TE CH N I Q U ES VERSION A1...
-
Page 2: Conserver Cette Notice Près De Votre Ordinateur
Tous droits réservés. Toute reproduction même partielle, par quelque procédé que ce soit, est interdite sans autorisation préable et littérable de Fancom. Fancom se réserve le droit de changer à tout moment et sans avis préable les caractéristiques techniques de tous ses produits ainsi que le contenu de la présente notice. -
Page 3: Table Des Matières
Caracté r istiques techniques IMC714 .....................9 Plan de branchem ent 765.xl général ....................10 Plan de branchement 765.xl sorties analogiques et de relais pour une chambre ........11 Plan de branchement 765.xl sorties analogiques et de relais pour deux chambres ......12 Plan de branchement 765.xl entrées analogiques et digitales (CVP) pour une chambre .. -
Page 4: Sur Cette Notice
Lire attentivement les instructions de sécurité et conditions avant d’utiliser le système. L’installation de l’ordinateur et les opératio ns techniques doivent être effectuées par un électrotechnicien qualifié, suivant les normes en vigueur. Fancom ne peut se porter garant d’un préjudice résultant d’un réglage incorrect, d’un système ne fonctionnant pas bien, etc. -
Page 5: Schéma Du Principe Chambre De Culture
765 Sheet ..of ..Doc.nr.:04.26.9718.14 d.d: 01-06-97 File: 765 Blz. 02 Scale: nvt By:VJ / Ref: JW Program: CANVAS 3.5 Fancom bv. P.O. box 7131 5980 AC Panningen agro computers The Netherlands... -
Page 6: Installation 765.Xl Avec Communication Par Réseau
INSTALLATION DU 765.xl AVEC COMMUNICATION DE RÉSEAU Sondes Sondes Macintosh Réseau I/O Réseau I/O Clixon Thermostat -°C Phases auxil. de gel Régul. vent. Unité d'alarme Ventilateur Appareils corrigeants FNet Réseau FNet Sondes Sirène Mesure ext. (12Vdc) Alarm Unité d'alarme unit CO 2 Unité... -
Page 7: Installation 765.Xl Avec Communication En Boucle
INSTALLATION DU 765.xl AVEC COMMUNICATION EN BOUCLE Sondes Sondes Macintosh Réseau I/O Réseau I/O Clixon Thermostat -°C Phases auxil. de gel Régul. vent. Unité d'alarme Ventilateur Appareils corrigeants Commini- cation en boucle Sondes Sirène Mesure ext. (12Vdc) Alarm Unité d'alarme... - Page 8 ENTRÉES / SORTIES 765.xl (1 chambre) Commandes manuelles Sans commandes manuelles par les périphériques FANCOM (1 chambre) (1 chambre) Régul. ventilateur Relais Sortie An. MCU / 10x Sortie An.: 12x Entr. Dig.: appareils p.e. sonde corrigeants de temp. Ventilateur 8x Entr. Dig.
- Page 9 ENTRÉES / SORTIES 765.xl SANS COMMANDES MANUELLES (2 chambres) Réseau I/O Régul. Régul. ventilateur ventilateur 4x entr. Dig. 12x entr. An. 12x entr. An. 5x sortie An. Therm. gel sonde de temp. pour e.a sonde pour appareils ou défaut vent.
-
Page 10: Entrée / Sorties 765.Xl Avec Commandes Manuelles
ENTRÉE / SORTIES 765.xl AVEC COMMANDES MANUELLES (2 chambres) Réseau I/O Régul. Régul. ventilateur ventilateur Boîte Boîte commande commande manuelle manuelle Ventilateur Ventilateur Entr. Dig. Entr. Dig. gel ou gel ou défaut défaut vent. vent. 5x sortie An. 5x sortie An. -
Page 11: Entrées / Sorties 765.Xl Avec Commande Manuelle Par Périphériques Fancom
ENTRÉES / SORTIES 765.xl AVEC COMMANDE MANUELLE PAR PÉRIPHÉRIQUES FANCOM (2 chambres) Réseau I/O Relais Sorties An. Sortie An. Relais MCU / MCU / MCU / MRK.3 MRK.3 Vanne Vanne marche/arrêt marche/arrêt Ventilateur Ventilateur Moteur Moteur entrée d'air entrée d'air... -
Page 12: Caractéristiques Techniques Imc714
Sheet . . . of . . . 25-04-96 VJ/MS File: IMC714 SPECS new fuse 05-09-96 VJ/MS Doc. no: 06.24.507.23 d.d: 16 feb.'95 Brancher chaque appareil de Fancom Scale: nvt By: VJ / Ref: MS Program: CANVAS 3.5 02-10-96 VJ/MS suivant les normes en vigueur Fancom bv. -
Page 13: Plan De Branchement Général De 765.Xl
PLAN DE BRANCHEMENT GÉNÉRAL DE 765.xl IMC714 OPTION: Communication en boucle AI10 AI11 AI12 par ex. PC par ex. ISM FNet Réseau I/O +12V RL10 RL11 RL12 24Vdc AI 11 Temp. ext. (S..7) AI 12 Humidité relative + RH extérieure - contrôleur CO 2 individuel... -
Page 14: Schéma De Branchement 765.Xl
SCHÉMA DE BRANCHEMENT 765.xl S ortie analogique et de Relais (1 chambre) IMC714 AI10 AI11 AI12 OUVERT Air neuf FERMÉ Ventilateur RL10 OUVERT Chauffage RL11 FERMÉ Vapeur RL12 Contacts de relais: 250Vac - max. 2A (à l'exception du relais d'alarme) -
Page 15: Plan De Branchement 765.Xl
PLAN DE BRANCHEMENT 765.xl S ortie analogique et de Relais (2 chambres) IMC714 AI10 AI11 AI12 CHANBRE 1 OUVERT Air neuf FERMÉ Ventilateur CHANBRE 2 RL10 OUVERT Air neuf RL11 FERMÉ RL12 Ventilateur Contacts de relais: 250Vac - max. 2A. -
Page 16: Entrées Analogiques Et Digtales (Cvp) (1 Chambre)
01-06-97 File: 765 Blz. 13 Doc. nr: 04.26.9718.24 Scale: nvt By: VJ / Ref:JW Program: CANVAS 3.5 Brancher chaque appareil de Fancom suivant Fancom bv. P.O. box 7131 les règles faits par le distributeur d'électricité. 5980 AC Panningen agro computers... -
Page 17: Entrées Analogiques Et Digitales (2 Chambres)
SCHÉMA DE BRANCHEMENT 765.xl Entrées analogiques et digitales (2 chambres) IMC714 AI10 AI11 AI12 Réseau I/O (pour ISM) AI 8 AI 2 DI 2 DI 6 AI 9 AI 3 AI 4 AI 10 DI 3 DI 7 AI 11... -
Page 18: Schéma D'alarme Général Avec Unité D'alarme Simple
0,8mm 0,8mm 0,8mm Fancom unité 0,8mm 0,8mm d'alarme simple 2x0,8mm Fancom vous conseille d'installer dans chaque salle de CLIMATISATION un thermostat double dans le circuit Sirène d'alarme. 12Vdc SCHÉMA D'ALARME GÉNÉRAL AVEC UNITÉ D'ALARME MULTIPLE (alarme par salle) RESTE PESAGE... -
Page 19: Branchement En Réseau I/O
Le premier et le dernier système doivent être terminés à l'aide L'ordre des systèmes FNET d'une résistance dans le réseau de 120Ω n'est pas important. La polarité du reseau FNet n'est pas importante. Brancher chaque appareil de Fancom suivant les normes en vigueur...
