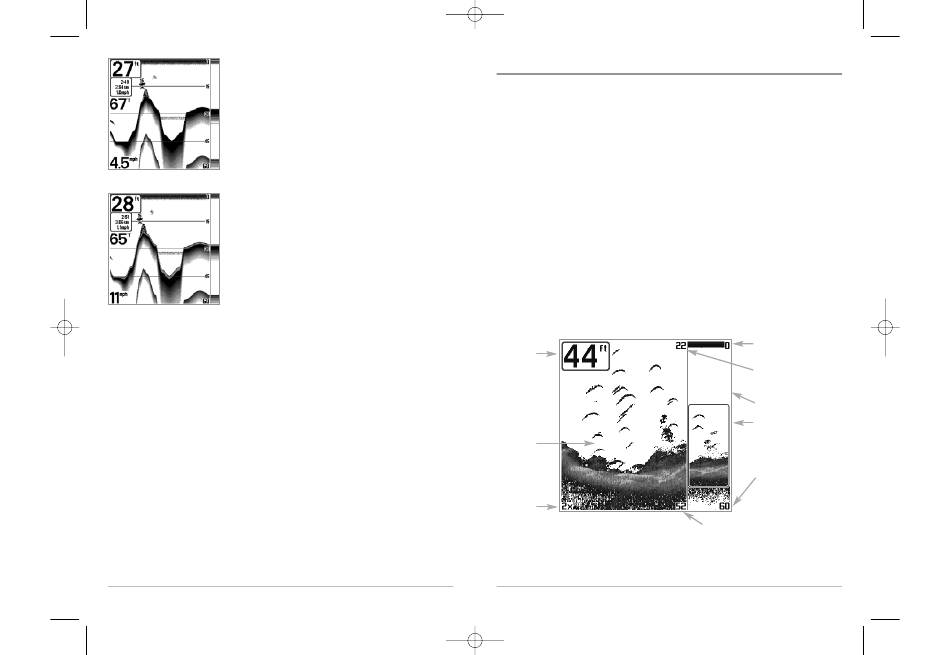

La fonction Identification de structure (Structure ID) affiche les
retours faibles en bleu et les retours intenses en rouge.
La fonction Ligne blanche (WhiteLine) représente les retours
sonar les plus intenses en blanc, créant ainsi une ligne de
contour distincte. L'avantage de cette fonction est qu'elle définit
clairement le fond à l'écran.
8:41 PM
Page 14
9
Mode d'affichage Zoom du sonar
Le mode d'affichage Zoom du sonar augmente la résolution de l'écran afin de séparer les retours
sonar très rapprochés, comme ceux causés par un poisson en suspension près du fond ou à
l'intérieur d'une structure. En mode d'affichage Zoom, l'écran est divisé afin de montrer, à droite,
une tranche étroite de la vue sur toute l'échelle de profondeur, et la vue agrandie à gauche. La vue
à pleine échelle à droite contient également une boîte de visualisation du zoom, montrant quelle
section de la partie de droite a été agrandie dans la partie gauche de l'écran. La boîte de
visualisation du zoom suit le fond dans la vue à pleine échelle.
Dès que la profondeur change, la vue de gauche se rafraîchit pour afficher une vue agrandie du
fond. La boîte de visualisation du zoom montre l'emplacement de la vue agrandie par rapport à la
vue à pleine échelle. Le niveau de zoom, ou niveau d'agrandissement, est affiché dans le coin
inférieur gauche et peut être modifié selon les conditions (voir menu X-Press du sonar : Niveau de
zoom). Les limites supérieure et inférieure de l'échelle de profondeur de zoom indiquent la
profondeur de l'eau à l'endroit visualisé.
Il n'est pas possible de personnaliser les indicateurs numériques en mode d'affichage Sonar, donc
les renseignements comme la température de l'eau et la tension de la batterie ne sont pas
disponibles dans ce mode.
Mode d'affichage Zoom du sonar
Profondeur
Vue
agrandie
Niveau de
zoom
10
Limite supérieure de
l'échelle de profondeur,
mode d'affichage Pleine
échelle
Limite supérieure de
l'échelle de profondeur,
mode d'affichage Zoom
Vue à pleine échelle
Boîte de
visualisation
du zoom
Limite inférieure de l'échelle
de profondeur, mode
d'affichage Pleine échelle
Limite inférieure de l'échelle de
profondeur, mode d'affichage Zoom
