ENGLISH
3
SVENSKA
12
DEUTSCH
22
FRANÇAIS
32
From serie no 180010
Från serienummer 180010
Ab Serie-Nr. 180010
A partir du no de série 180010
Before using the tool,
read the operating in-
structions carefully.
Läs igenom bruks-
anvisningen noga innan
du använder klammer-
verktyget.
Vor dem Gebrauch des
Gerätes die Betriebs-
anleitung aufmerksam
lesen.
Avant l'utilisation de
l'appareil, consultez
soigneusement le
mode d'emploi.
19.03
OPERATING INSTRUCTIONS
BRUKSANVISNING
BETRIEBSANLEITUNG
MODE D'EMPLOI

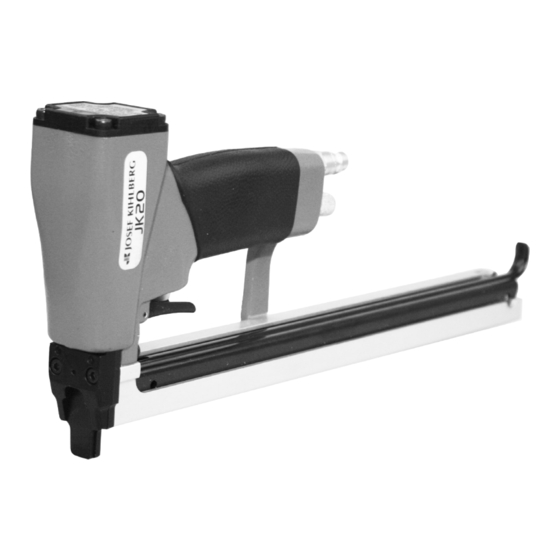

JK20-689L
Pneumatic stapler
Pneumatiskt klammerverktyg
Pneumatisches Klammergerät
Agrafeuse pneumatique
Translation of original manual
Original bruksanvisning
Übersetzung der Originalbetriebsanleitung
Traduction du mode d'emploi original
Publicité
Chapitres
Table des Matières
Dépannage
Manuels Connexes pour Josef Kihlberg JK20-689L
Sommaire des Matières pour Josef Kihlberg JK20-689L
- Page 1 SVENSKA Original bruksanvisning BETRIEBSANLEITUNG DEUTSCH Übersetzung der Originalbetriebsanleitung MODE D‘EMPLOI FRANÇAIS Traduction du mode d’emploi original JK20-689L Pneumatic stapler From serie no 180010 Pneumatiskt klammerverktyg Från serienummer 180010 Pneumatisches Klammergerät Ab Serie-Nr. 180010 Agrafeuse pneumatique A partir du no de série 180010...
-
Page 2: Table Des Matières
17th May 2006 (2006/42/EC) “Machine Guidelines“. According to norm: Tobias Lidevei ISO 12100:2010; EN 792-13+A1:2008 Agent for the publication of technical documentation: Josef Kihlberg AB, Industrigatan 37B, SE-544 50 HJO 19.03... -
Page 3: General Information
Josef Kihlberg JK20-689L GENERAL INFORMATION These operating instructions are intended to simplify CAUTION! familiarisation with the stapler and the possibilities of application for the intended purpose. The operating Used where there is instructions contain important information concerning danger to life and health. -
Page 4: Safety Instructions
Josef Kihlberg JK20-689L SAFETY INSTRUCTIONS Inform yourself! Original Read the operating JOSEF KIHLBERG instructions carefully. staples must be used exclusively! Protect yourself! Original Original JOSEF KIHLBERG When operating the spare parts must be stapler, wear eye, ear used exclusively! protection... -
Page 5: Description
Josef Kihlberg JK20-689L DESCRIPTION 4.1 DESIGN 1 Door 2 Trigger 3 Magazine lid 4 Compressed air connection 4.2 FUNCTION Stapler JK20 has only single shot firing without with- out safety yoke. Never fire staples into the air! 1. Single shot firing: Press the tool against the work piece. -
Page 6: Initial Operation
Josef Kihlberg JK20-689L INITIAL OPERATION 5.1 INSTALLATION The stapler is delivered without the compressed air connection nipple assembled. Assemble the nipple as following: 1. Take the stapler out of the box. Check that the nipple is the correct brand and fits your air sys- tem. -
Page 7: Operating Instructions
– Connect the tool to the compressed air line before loading staples. The max. allowed air pressure is 7 bar. – Always use Josef Kihlberg original staples JK689 with leg length 10 (3/8“ ) to 16 mm (5/8“). The correct type of staple is marked on the right side of the magazine. -
Page 8: Preventive And Corrective Maintenance
Josef Kihlberg JK20-689L PREVENTIVE AND CORRECTIVE MAINTENANCE Before all maintenance tasks on the stapler always first disconnect it from the air supply. 7.1 CLEANING THE STAPLER This stapler does not require special servicing. It only needs regular cleaning with a non-aggressive (non- corrosive) cleaner agent. -
Page 9: Replace Feed Spring Or Pusher
Josef Kihlberg JK20-689L 7.3 REPLACE FEED SPRING – Remove the rear screw (Fig. 6/2). – Remove the two front screws (6/1) and remove the magazine (6/3). – Remove the magazine lid (6/4) towards the front. – Remove the pusher (6/6) and its spring (6/7). -
Page 10: Trouble Shooting
No staples when firing the tool. – Check that the right type of staples is being used and moves easily inside the rail. – Always use Josef Kihlberg original staples. – Check for jammed staples. – Check the feeder spring for defects. If necessary replace. - Page 11 Josef Kihlberg JK20-689L 19.03...
-
Page 12: Tekniska Data
är tillverkad enligt följande harmoniserande stan- darder: Produktionsansvarig: SS-EN ISO 12100:2010 och SS-EN 792-13 + A1:2008 Tobias Lidevei samt följer bestämmelserna enligt rådets direktiv: Behörig att ställa samman den tekniska dokumentationen: 2006/42/EG Josef Kihlberg AB, Industrigatan 37B, SE-544 50 HJO 19.03... -
Page 13: Allmänt
Josef Kihlberg JK20-689L ALLMÄNT Denna manual är framtagen för att förenkla kännedom FÖRBUD! om klammerverktyget och dess handhavande och applikationer. Manualen innehåller viktig information Symbolen används vid angående säkerhet, korrekt och effektiv användn- fara för liv och lem. ing. Genom att iakttaga denna information hjälper det till att förhindra olyckor och reducera reparationer... -
Page 14: Säkerhetsföreskrifter
Josef Kihlberg JK20-689L SÄKERHETSFÖRESKRIFTER Informera dig! Använd alltid Josef Läs igenom bruks- Kihlberg original anvisningen noga. klammer. Endast original- Skyddsutrustning! reservdelar från Bär skyddsutrustning för Original JOSEF KIHLBERG ögon och öron när du får användas! använder klammerverk- KIHLBERG I annat fall upphävs tyget garanti och övrigt ansvar... -
Page 15: Beskrivning
4.1 SAMMANSÄTTNING 1 Dörr 2 Avtryckare 3 Magasinslock 4 Nippel 4.2 FUNKTION Verktyget JK20-689L enkelskott avfyrning utan säker- hetsbygel. Avfyra aldrig i luften! 1. Enkelskotts-avfyrning: Placera verktyget först mot arbetsstycket. 2. Trycksedan på avtryckaren (fig.1/2). Varning! innan du häftar, säkerställ Fig. -
Page 16: Idrifttagande
Josef Kihlberg JK20-689L IDRIFTTAGANDE 5.1 INSTALLATION Klammerverktyget levereras med nippeln omonterad. Monteras enligt följande: 1. Tag ur verktyget ur kartongen och kontrollera att nippeln är av samma typ som används i luftins- tallationen. Applicera gängtejp eller gängtätnings vätska på nippeln. (Fig. 2/1). -
Page 17: Användning
– Koppla in verktyget till tryckluftssystemet före du laddar magasinet med klammer. Högsta tilllåtna tryck är 7 bar (100 psi). – Använd alltid Josef Kihlberg originalklammer för en säker funktion. JK689 med klammerlängd 10 (3/8“) till 16 mm (5/8“). – Den korrekta typ av klammer är märkt på magasi- nets vänstra sida. -
Page 18: Förebyggande Och Avhjälpande Underhåll
Josef Kihlberg JK20-689L FÖREBYGGANDE OCH AVHJÄLPANDE UNDERHÅLL Säkerställ att verktyget ej är inkopplat till tryckluftsystemet och att det är trycklöst vid underhållsabete. 7.1 RENGÖRING AV KLAMMERVERKTYGET Denna häftare behöver inget speciellt underhåll. Den behöver regelbunden rengöring med ett neutralt rengöringsmedel (ej frätande). Demontera inte några delar vid rengöring. - Page 19 Josef Kihlberg JK20-689L 7.3 BYTE FRAMMATARFJÄDER – Demontera skruv (Fig. 6/2) vid bakre infästning till magasin. – Demontera de två skruvarna (6/1) och ta bort ma- gasinet (6/3) från verktygskroppen. – Ta bort magasinslocket (6/4) framåt. – Demontera frammataren (6/6) och dess fjäder (6/7) .
-
Page 20: Felsökning
Ingen klammer när du häftar – Kontrollera så att rätt sorts klammer används och att klammerstaven glider lätt på klammerbanan. – Andvänd endast Josef Kihlberg original klam- mer. – Kontrollera frammatarfjädern och frammataren så att den inte är defekt. Byt om den är skadad. - Page 21 Josef Kihlberg JK20-689L 19.03...
- Page 22 Bestimmungen der Production Manager: Richtlinie des Rates vom 17. Mai 2006 (2006/42/EG)„Maschinen-Richtlinie“ übereinstimmt. Berücksichtigte Normen: Tobias Lidevei ISO 12100:2010; EN 792-13+A1:2008 Bevollmächtigte zur Herausgabe von technischen Unterlagen: Josef Kihlberg AB, Industrigatan 37B, SE-544 50 HJO 19.03...
-
Page 23: Allgemeines
Josef Kihlberg JK20-689L ALLGEMEINES Diese Betriebsanleitung soll das Kennenlernen des VORSICHT! Gerätes und den bestimmungsgemässen Einsatz erleichtern. Die Betriebsanleitung enthält wichtige Wird verwendet bei Hinweise, wie das Gerät sicher, sachgerecht und wirt- Gefahren für Leben schaftlich einzusetzen ist. Das Einhalten der Hinweise und Gesundheit. -
Page 24: Sicherheitsvorschriften
Josef Kihlberg JK20-689L SICHERHEITSVORSCHRIFTEN Informieren Sie sich! Verwenden Sie nur Vor dem Gebrauch des Original-JOSEF Gerätes die Betriebsan- KIHLBERG Klammern. leitung sorgfältig lesen. Schützen Sie sich! Verwenden Sie nur Original Original-JOSEF Beim Arbeiten, Gehör- KIHLBERG-Ersatzteile! schutz und Schutzbrille tragen. Die Verwendung von... -
Page 25: Beschreibung
Josef Kihlberg JK20-689L BESCHREIBUNG 4.1 AUFBAU 1 Vorderplatte 2 Abzug 3 Magazindeckel 4 Druckluftanschluss 4.2 FUNKTIONSPRINZIP Das Klammergerät JK20-680L hat nur Einzelfeuerung ohne Sicherheitsbügel. Niemals Klammern in die Luft schiessen! 1. Einzelfeuerung: Das Geräte zuerst auf das Werkstuck setzen. 2. dann den Abzug betätigen (siehe Kapitel /2). -
Page 26: Inbetriebnahme
Josef Kihlberg JK20-689L INBETRIEBNAHME 5.1 INBETRIEBNAHME Das Klammergerät wird ohne montierten Druckluft- anschluss ausgeliefert. Druckluftanschluss fogender- massen montieren: 1. Klammergerät aus Verpackung entfernen. Druck- luftanschluss überprüfen, ob er mit dem Druckluft- system übereinstimmt. Gewinde des Anschlusses (Fig. 2/1) mit Dichtmasse sichern. -
Page 27: Bedienung
– Vor dem Laden der Klammern, Gerät an Druckluft- versorgung anschliessen. Den maximal zulässigen Luftdruck von 7,0 bar niemals überschreiten. – Immer Josef Kihlberg Originalklammern JK680 mit Schenkellängen von 10–16 mm verwenden. Der für das Gerät richtige Klammertyp ist auf der rechten Seite des Magazines angegeben. -
Page 28: Wartung Und Instandsetzung
Josef Kihlberg JK20-689L WARTUNG UND INSTANDSETZUNG Für alle Wartungs- und Instandset- zungsarbeiten, Klammergerät von der Druckluftzufuhr trennen. 7.1 REINIGUNG Dieses Klammergerät erfordert keine besondere War- tung. Regelmässig mit einem nicht-aggressiven (nicht korrosiven) Reinigungsmittel das Gerät reinigen. Für die Reinigung sind keine Teile zu entfernen! Prüfen Sie täglich das ordnungsgemässe... -
Page 29: Magazinfeder Ersetzen
Josef Kihlberg JK20-689L 7.3 MAGAZINFEDER ERSETZEN – Gerät vom Luftanschluss trennen. – Hintere Zylinderschraube (Fig 6/2) lösen. – Zwei Zylinderschrauben (6/1) lösen und Magazin (6/3) entfernen. – Den Magazindeckel (6/4) ganz herausziehen. – Schieber (6/6) und dazugehörende Feder (6/7) entfernen. -
Page 30: Störungsbehebung
BEHEBUNG Beim Betätigen des Abzuges werden keine – Kontrollieren ob Original-Klammern verwendet Klammern ausgestossen werden. – Immer Josef Kihlberg Originalklammern ver- wenden. – Kontrollieren ob die Magazinfeder in Ordnung ist. Nötigenfalls ersetzen. – Kontrollieren ob der Schieberkolben in Ordnung ist. Nötigenfalls ersetzen. - Page 31 Josef Kihlberg JK20-689L 19.03...
- Page 32 17 mai 2006 (2006/42/CE) “Directive pour machines“. Normes considerées: Tobias Lidevei ISO 12100:2010; EN 792-13+A1:2008 Le responsable pour la publication de la documentation tech- nique: Josef Kihlberg AB, Industrigatan 37B, SE-544 50 HJO 19.03...
-
Page 33: Instructions Générales
Josef Kihlberg JK20-689L INSTRUCTIONS GÉNÉRALES Ces instructions de service doivent faciliter la con- PRUDENCE! naissance de l‘appareil et les possibilités d‘utilisation selon les règles. Les instructions de service contien- Utilisé si risque de mort nent d‘importants renseignements, à savoir comment ou d‘atteinte à... -
Page 34: Instructions De Sécurité
Josef Kihlberg JK20-689L INSTRUCTIONS DE SÉCURITÉ N‘utilisez que des Renseignez-vous! agrafes d‘origine Josef Avant l‘utilisation de Kihlberg! l‘appareil, consultez soigneusement le mode d‘emploi. N‘utilisez que des Protégez-vous! Original pièces de rechange Au cours du travail, d‘origine Josef Kihl- porter des protections... -
Page 35: Description
Plaque frontale Gâchette Couvercle du chargeur Raccordement d‘air comprimé 4.2 FONCTIONNEMENT L’agrafeuse JK20-689L ne fonctionne que ácoup sim- ple, sans étrier de séurité. Ne jamais tirer des agrafes dans l’air! 1. Déclenchement unique: Commencez par placer Iòutil countre le matériel. -
Page 36: Mise En Service
Josef Kihlberg JK20-689L MISE EN SERVICE 5.1 MISE EN SERVICE L’agrafeuse est livrée sans raccord d’air comprimé installé. Installer le raccord de la manière suivante: 1. Sortir l’agrafeuse de l’emballage. Vérifier le rac- cord d’air comprimé pour voir s’il correspond avec le système d’air comprimé. -
Page 37: Mode D'emploi
Josef Kihlberg JK20-689L MODE D‘EMPLOI 6.1 CHARGEMENT DU MAGASIN AVEC AGRAFES Avant le raccordement de l’agrafeuse, il faut s’assurer que cette dernière n’est pas dirigée contre vous ou quelqu’un d’autre. – Avant de charger des agrafes, raccorder l’appareil à la conduite d’air comprimé. La pression maximale admissible de 7,0 bar ne doit jamais être franchie. -
Page 38: Instruction De Service
Josef Kihlberg JK20-689L INSTRUCTION DE SERVICE En tous cas d’entretien l’outil est d’abord à déraccorder de l’air compri- mé. 7.1 NETTOYAGE Cette agrafeuse pour fonds et côtés de cartons ne nécessite pas de maintenance particulière. Nettoyer la machine régulièrement avec un détergent non agressif (non corrosif). -
Page 39: Remplacer Le Chargeur D'agrafes
Josef Kihlberg JK20-689L 7.3 REMPLACER LE CHARGEUR D‘AGRAFES – Séparer l’appareil du raccordement pneumatique. – Dévisser la vis à tête cylindrique arrière (Fig. 6/2). – Dévisser les deux vis à tête cylindriques (6/1) et retirer le chargeur (6/3). – Retirer complètement le couvercle du chargeur (6/4). -
Page 40: Dépannage
Josef Kihlberg JK20-689L DÉPANNAGE En tous cas dépannage l’outil est d’abord à déraccorder de l’air compri- mé. PANNE INTERVENTION Les agrafes ne sont pas éjectées lors de – Contrôler sur des agrafes originales sont em- l‘activation de la gâchette ployées. - Page 41 Josef Kihlberg JK20-689L SPARE PARTS KIT / RESERVDELAR SOM DELAR / ERSATZTEIL-SET / JEU DE PIÈCES O-ring Kit 143114 (all JK20 single shot tools) Pos. Part No. Part Name Benämning Antal Artikelnr. Qty. 972177 O-ring O-ring 972007 O-ring O-ring 972071...
- Page 42 119479 Josef Kihlberg JK20-689L 19.03...
- Page 43 Josef Kihlberg JK20-689L Parts list JK20-689L JK20-689L Teileliste JK20-689L When ordering please indicate Vid beställning var vänlig ange Bei Bestellungen immer part number artikelnummera Artikel-Nr. angeben Pos. Part No. Part Name Benämning Bennenung Quantity Artikelnr. Antal Artikel-Nr. Stückzahl 150436 Cylinder cap Lock för cylinder foder...
- Page 44 Box 126, 544 22 Hjo, SVEZIA Industrigatan 37B, 544 50 Hjo, SWEDEN Tel.: +46 503 32800, Fax: +46 503 32801 Tel: +46 503 32800, Fax: +46 503 32801 E-mail: reception@kihlberg.se E-mail: reception@kihlberg.se www.kihlberg.com www.kihlberg.com © Josef Kihlberg AB 2007 © Josef Kihlberg AB 2013 19.03...
