Installation de la carte mère

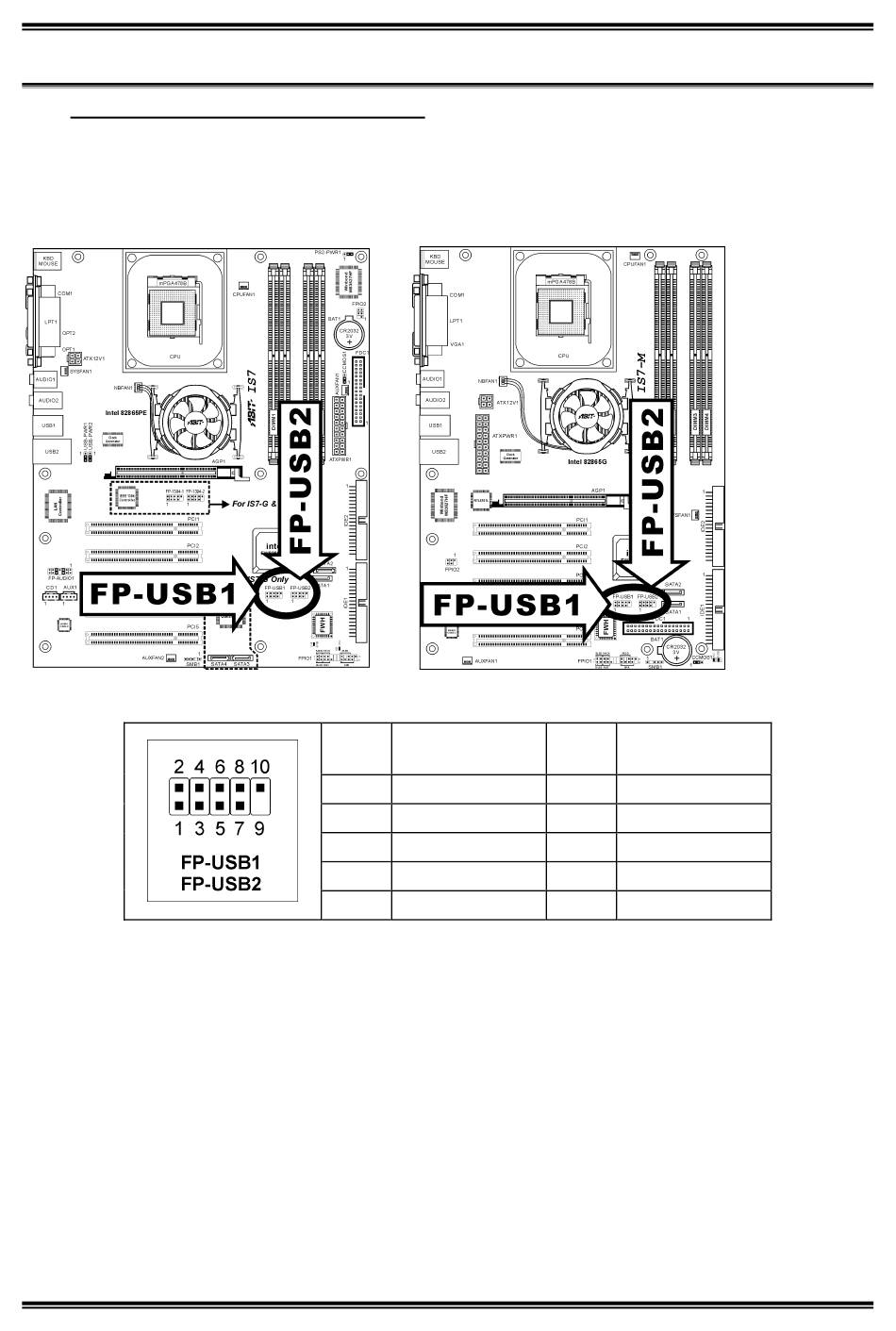

(9). Connecteurs additionnels pour ports USB

Ces socles de connexion disposent de 2 ports de connexion USB 2.0 supplémentaires grâce à un câble
USB conçu pour les spécifications USB 2.0.
IS7-G/IS7/IS7-E: IS7-M:
Répartition de
Broche
Broche
1 VCC
3 Data0 -
5 Data0 +
7 Terre
9 NC
Répartition de
Broche
Broche
2 VCC
4 Data1 -
6 Data1 +
8 Terre
10 NC
