Pour l'installateur
5.2 I
NSTALLATION DES CONDUITS ET DES GRILLES

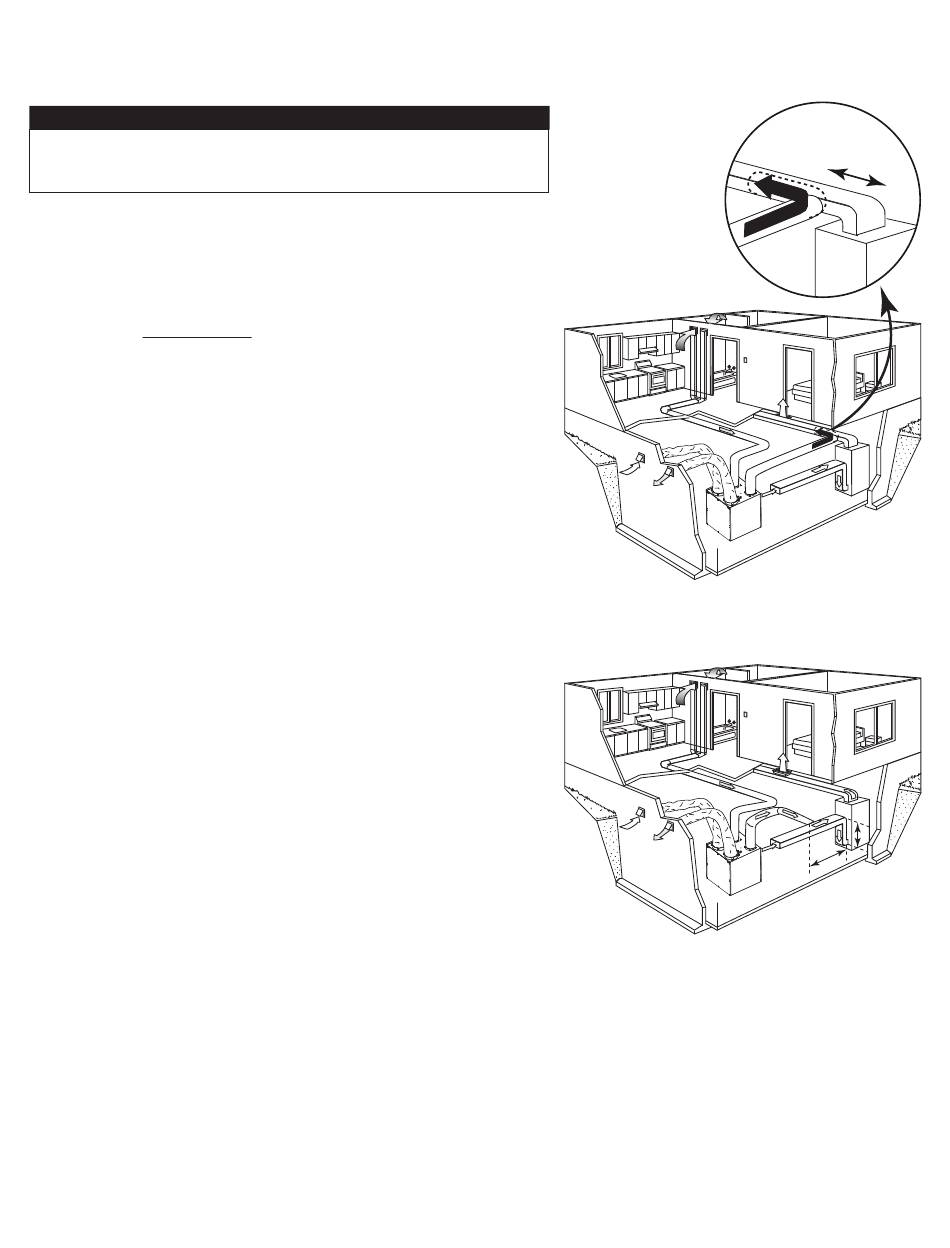

5.2.2 D
ISTRIBUTION À LA SOURCE
Si l'appareil est raccordé au conduit de distribution de la fournaise,
ce dernier doit être en métal et de dimensions lui permettant de
supporter le débit additionnel produit par l'appareil
Évacuation d'air vicié
•
Comme pour l'installation indépendante (section 5.2.1)
Distribution d'air frais
•
Couper une ouverture dans le conduit de distribution de la fournaise, à au
moins 18 pouces (0,5 m) de celle-ci.
•
Raccorder cette ouverture à la bouche de Distribution d'air frais de l'appareil
à l'aide d'un conduit de métal.
•
S'assurer que le conduit de l'appareil forme un coude à l'intérieur du conduit
de la fournaise.
NOTE : Pour ce type d'installation, il est recommandé, sans toutefois être
essentiel, que le ventilateur de la fournaise soit synchronisé avec
l'appareil.
5.2.3 D
ISTRIBUTION À LA SOURCE
Évacuation d'air vicié
•
Comme pour l'installation indépendante (section 5.2.1)
Distribution d'air frais
•
Couper une ouverture dans le conduit de retour de la fournaise, à au moins
10 pieds (3,1 m) de celle-ci (A+B).
•
Raccorder cette ouverture à la bouche de Distribution d'air frais de
l'appareil.
NOTE : Pour ce type d'installation, il est recommandé, sans toutefois être
essentiel, que le ventilateur de la fournaise soit synchronisé avec
l'appareil.
(
)
SUITE
- C
ÔTÉ DISTRIBUTION
ATTENTION
- C
ÔTÉ RETOUR
VH0126
VH0127
8
18 po (0,5
)
M
MINIMUM
B
A
A + B =
AU MOINS
10
(3,1
)
PI
M
