Pour l'installateur
5.5 R
ACCORDEMENT DES CONDUITS À L
NOTE : Cet appareil a été conçu pour être raccordé à des conduits de 4 pouces de diamètre, mais peut être raccordé à des conduits de
diamètre plus grand au moyen d'une transition appropriée.
S'assurer que le coupe-vapeur ne se déchire pas durant l'installation pour éviter que ne se forme de la condensation
dans les conduits. Si les conduits doivent passer par un endroit où la température n'est pas contrôlée (ex. :
grenier), toujours utiliser des conduits isolés.

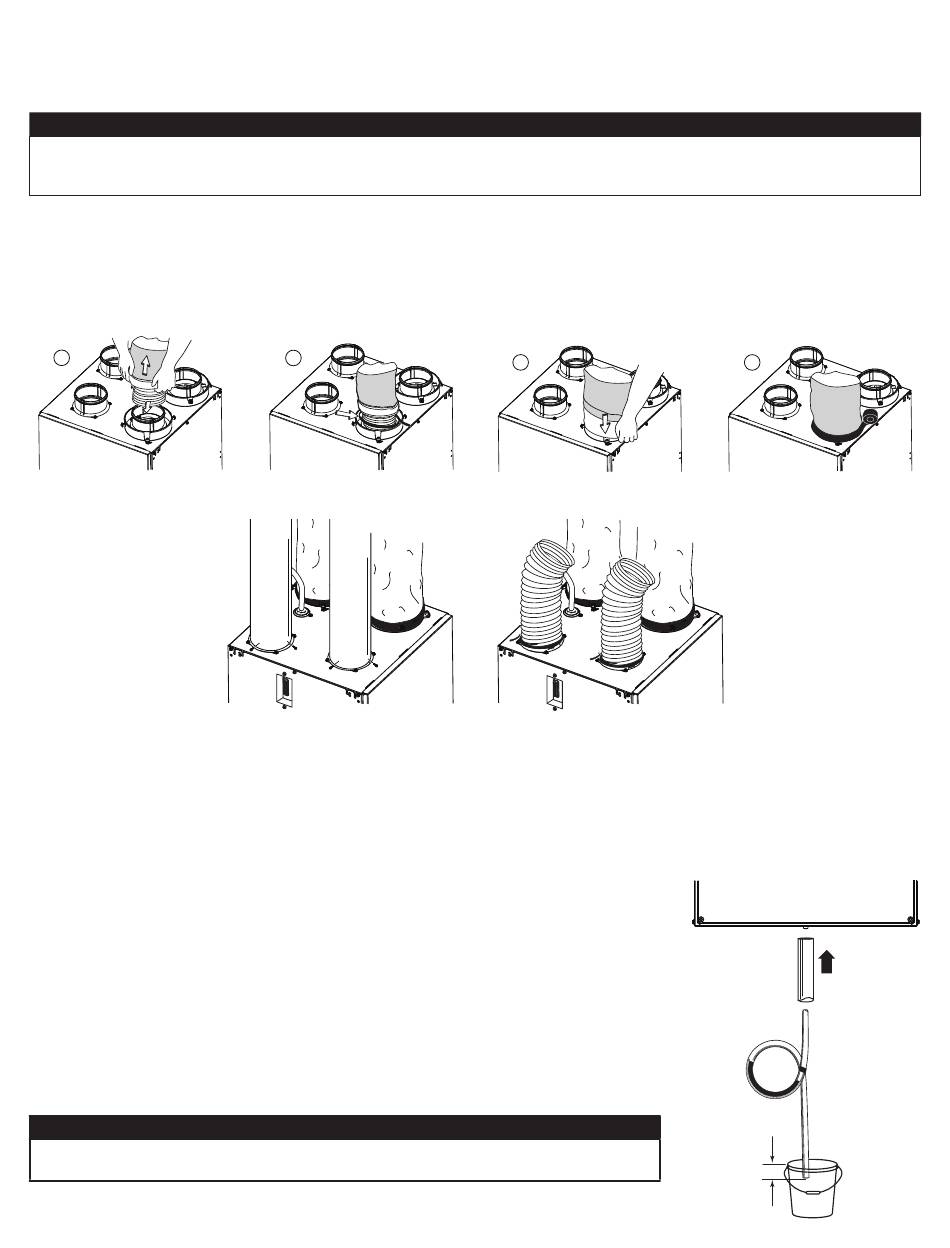

1.
Tirer sur l'isolant pour exposer le conduit flexible.
2.
À l'aide d'une attache autobloquante, fixer le conduit flexible à la bouche.
3.
Tirer l'isolant par-dessus le joint et l'appuyer entre les anneaux intérieur et extérieur de la bouche.
4.
Descendre le coupe-vapeur (en gris dans l'illustration ci-dessous) et recouvrir complètement l'anneau extérieur. Fixer le coupe-va-
peur en place à l'aide de la courroie (incluse dans le sac de pièces). Pour ce faire, insérer un des ergots de l'anneau extérieur de la
bouche à travers le coupe-vapeur et dans le premier trou de la courroie. Ensuite, insérer l'autre ergot à travers le coupe-vapeur et le
trou du centre de la courroie. Fermer la courroie en insérant le premier ergot dans le dernier trou de la courroie.
1
VJ0127
Conduits rigides non
isolés
Utiliser des vis à tôle et
du ruban à conduits pour
raccorder
les conduits rigides aux
bouches de l'appareil.
5.6 R
ACCORDEMENT DU BOYAU DE DRAINAGE
1.
Relier le boyau de plastique au raccord de drain situé sous l'appareil.
2.
Faire une boucle dans le boyau pour retenir l'eau afin d'empêcher que l'appareil n'aspire de
mauvaises odeurs. Raccorder le boyau au drain du sous-sol ou à un seau.
Si un seau est utilisé pour recueillir l'eau, placer le bout du boyau à environ 1 po
du bord du seau afin d'éviter que l'eau ne remonte dans l'appareil.
'
APPAREIL
2
VJ0073
ATTENTION
ATTENTION
3
10
4
Conduits flexibles non
isolés
Utiliser des attaches
autoblocantes pour
raccorder les conduits
flexibles aux bouches de
l'appareil.
VO0190
± 1"
VD0240A
