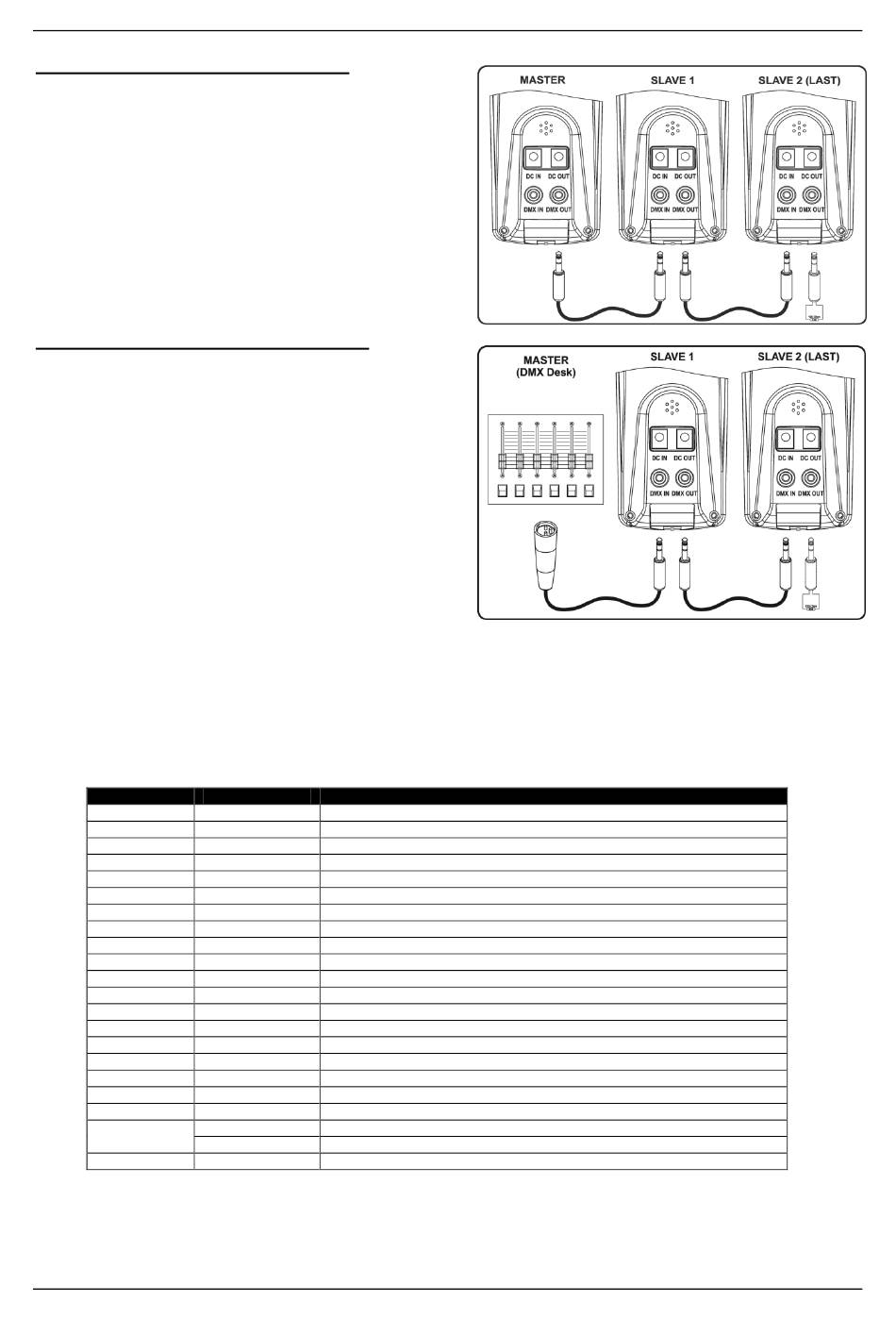

Kabelaansluitingen voor Master/Slave:
U kunt verschillende eenheden samen aansluiten met
behulp van een optionele goede kwaliteitskabel met een
3,5 mm stereostekker aan beide zijden.
Het eerste apparaat in de keten zal de master zijn: op
deze eenheid moet u op de toetsen drukken of de IR-
afstandsbediening gebruiken.
Als u lange kabels gebruikt kan de werking van de
slaves onbetrouwbaar worden. In dat geval moet u de
120 Ω beëindiging (zie vorige pagina) gebruiken op de
DMX-uitgang van de laatste eenheid in de lijn.
Kabelaansluitingen voor DMX-bediening:
U kunt verschillende eenheden aansluiten op de uitgang
van elke DMX-controller met een optionele goede
kwaliteit conversiekabel met een 3,5 mm stereostekker
aan de ene kant en de XLR-connector aan de andere
kant. (zie vorige pagina)
Houd in gedachten dat u het startadres van de
eenheden niet kunt kiezen: het startadres is altijd 001!
Als u lange kabels gebruikt kan de werking van de
slaves onbetrouwbaar worden. In dat geval moet u de
120 Ω beëindiging (zie vorige pagina) gebruiken op de
DMX-uitgang van de laatste eenheid in de lijn.
Tijdens het gebruik van een externe DMX-controller kan de 21 kanalen DMX-grafiek worden gebruikt:
 De kanalen 1 tot en met 18 kunnen worden gebruikt om individueel de rode, groene en blauwe kleuren
voor de 6 panelen te besturen, zie de grafiek voor de exacte informatie.
 Kanaal 19 is de hoofddimmer voor de 6 panelen, zie de grafiek voor de exacte informatie.
 Kanaal 20 kan worden gebruikt om interne patronen te onthouden, boven DMX-waarde 247 worden de
kanalen 1 tot en met 19 actief.
 Kanaal 21 wordt gebruikt om de snelheid van de interne patronen in te stellen.
DMX-kanaal
CH1
CH2
CH3
CH4
CH5
CH6
CH7
CH8
CH9
CH10
CH11
CH12
CH13
CH14
CH15
CH16
CH17
CH18
CH19
CH20
CH21
JB SYSTEMS
®
Waardebereik
Paneel 1 (van boven) R-niveau – alleen actief als CH20 > 248
000-255
Paneel 1 (van boven) G-niveau – alleen actief als CH20 > 248
000-255
Paneel 1 (van boven) B-niveau – alleen actief als CH20 > 248
000-255
Paneel 2 (van boven) R-niveau – alleen actief als CH20 > 248
000-255
Paneel 2 (van boven) G-niveau – alleen actief als CH20 > 248
000-255
Paneel 2 (van boven) B-niveau – alleen actief als CH20 > 248
000-255
Paneel 3 (van boven) R-niveau – alleen actief als CH20 > 248
000-255
Paneel 3 (van boven) G-niveau – alleen actief als CH20 > 248
000-255
Paneel 3 (van boven) B-niveau – alleen actief als CH20 > 248
000-255
Paneel 4 (van boven) R-niveau – alleen actief als CH20 > 248
000-255
Paneel 4 (van boven) G-niveau – alleen actief als CH20 > 248
000-255
Paneel 4 (van boven) B-niveau – alleen actief als CH20 > 248
000-255
Paneel 5 (van boven) R-niveau – alleen actief als CH20 > 248
000-255
Paneel 5 (van boven) G-niveau – alleen actief als CH20 > 248
000-255
Paneel 5 (van boven) B-niveau – alleen actief als CH20 > 248
000-255
Paneel 6 (van boven) R-niveau – alleen actief als CH20 > 248
000-255
Paneel 6 (van boven) G-niveau – alleen actief als CH20 > 248
000-255
Paneel 6 (van boven) B-niveau – alleen actief als CH20 > 248
000-255
Hoofddimmer CH1-CH18 – slechts actief als CH20 > 248
000-255
000-247 Voorinstelling afspeelmodus; waardewijzigingen voorinstellingen
248-255 DMX-besturingsmodus, schakelt CH1-CH19 in
Voorinstelling afspeelsnelheidsinstelling – alleen actief als CH20 > 247
000-255
