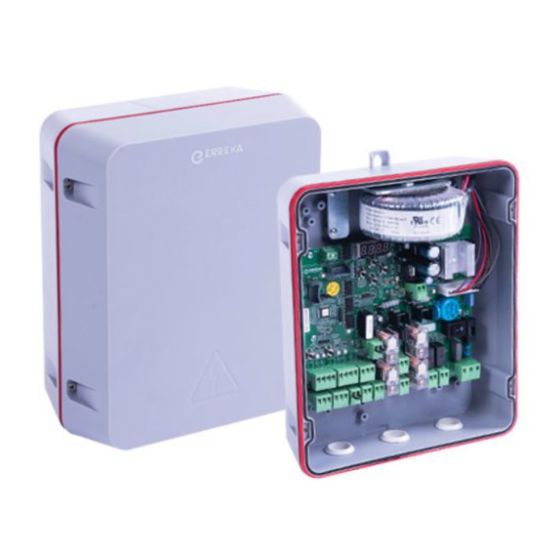

VIVO-D203(M)
Guide rapide d'installation et programmation
Ce guide rapide est un résumé du manuel d'installation complet. Cette notice contient des avertissements
de sécurité et d'autres explications qui doivent être pris en compte. Vous pouvez télécharger la version
plus récente de ce guide et du manuel d'installation dans la section « Téléchargements » du site web
d'Erreka : http://www.erreka-automation.com
Les options et les fonctions décrites dans le présent guide sont applicables à partir de la version du
AVERTISSEMENT
firmware indiquée sur le circuit. En tant que partie d'un processus d'amélioration continue, le firmware
est soumis à l'incorporation de nouvelles fonctionnalités ou à des mises à jour et, par conséquent, au
développement de nouvelles versions non nécessairement compatibles avec les précédentes. Dans ce sens,
si la version de votre firmware est inférieure à celle indiquée dans ce guide, il est possible que certaines
options et fonctions ne soient pas disponibles ou soient différentes.
Éléments de l'installation complète
REMARQUE: cette armoire de
commande est valable pour les
actionneurs de portes:
battantes (C301),
coulissantes (C302),
basculantes (C303).
Câblage électrique
A: Alimentation générale
B/F: Feu clignotant avec antenne
C: Photocellules (Rx/Tx)
D: Sélecteur à clé
E: Actionneur
TRÈS IMPORTANT: il est indispensable d'installer la
butée de fermeture TC et les butées d'ouverture TA .
Connexion de l'alimentation et des périphériques (valable dans tous les cas)
EPS1: carte pour feux (avec le
paramètre Ab00). Consultez
d'autres options sur la page 24
(paramètres Ab01 - Ab03).
ST1: ouvrir
ST2: fermer
DL6: LED ST1
DL8: LED ST2
DL13: LED marche radio
DL14: LED batterie
DL15: LED 12Vdc
DL16: LED réseau
F1: 2A (VIVO-D203),
4A (VIVO-D203M)
F2: 10A
F3: 315mA
(24Vdc,
315mA)
Français
2 x 12V/2,2Ah
(AVI04)
(résistifs)
(résistifs)
17
