15 Strujni priključni kabel s utikačem
16 Kotači
17 Ručna prskalica
18 Zapor ručne prskalice
19 Tipka za odvajanje visokotlačnog crije-
va s ručne prskalice
20 Cijev za prskanje s regulacijom tlaka
(Vario Power)
21 Crijev za prskanje sa strugalom za pr-
ljavštinu
Opcionalno
22 Filtar za vodu (kataloški br. 4.730-059)

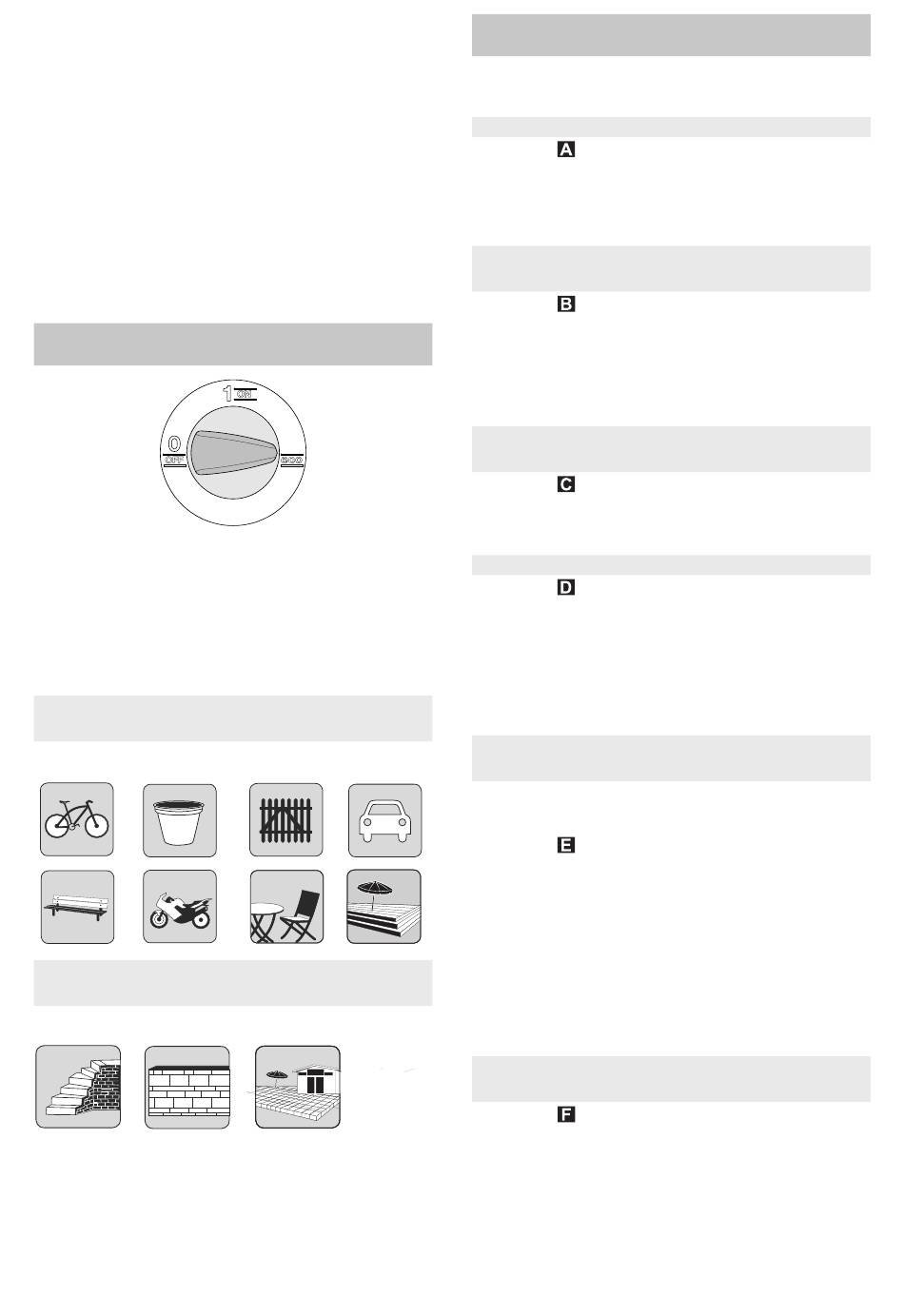

Položaj sklopke „eco"
Za uključivanje uređaja postavite sklopku
uređaja na „1/ON" i „eco".
Napomena: Položaj sklopke „eco" omogu-
ćuje uštedu vode i struje za oko 20 % pri-
mjenom cijevi za prskanje s regulacijom
tlaka.
Preporučena područja primjene za
položaj sklopke „eco"
K 4.800 / K 5.800 eco!ogic
Dodatna područja primjene s položajem
sklopke „eco"
K 5.800 eco!ogic
Prije prve uporabe
Prije puštanja u rad montirajte nespojene
dijelove koji su priloženi uz uređaj.
Montaža kotača
 Slika
1 Utisnite kotače u prihvatnike.
2 Fiksirajte kotače priloženim čepom. Pa-
zite na usmjerenost čepa!
Montaža prihvatnog držača ručne
prskalice
 Slika
Postavite donji držač u utore pa ga gurnite
prema naprijed tako da čujno dosjedne.
Postavite gornji držač i pritisnite prema
dolje do kraja.
Montaža kuke za kvačenje priključnog
strujnog kabela
 Slika
Utisnite kuku za kvačenje tako da do-
sjedne u gornjem položaju.
Montaža transportnog rukohvata
 Slika
Postavite transportni rukohvat u pri-
hvatnik dok ne osjetite jasan otpor.
Kratkim udarcem dlanom ili mekanim
gumenim čekićem postavite u odgova-
rajući položaj.
Montaža dozirnog regulatora sredstva
za pranje
Potrebna su 2 priložena vijka i križni odvijač
PH 2.
 Slika
Nataknite oba crijeva za sredstvo za
pranje na priključke.
Postavite dozirni regulator i pričvrstite
uz pomoć 2 vijka.
Napomena: Prilikom montaže obvezno
pazite da jezičci dozirnog regulatora
budu fiksirani u predviđenim utorima na
kućištu.
Spajanje visokotlačnog crijeva na ručnu
prskalicu
 Slika
Utaknite visokotlačno crijevo u ručnu
prskalicu tako da čujno dosjedne.
Napomena: Pazite na pravilnu usmje-
renost priključne nazuvice.
Povlačenjem visokotlačnog crijeva pro-
vjerite je li spoj siguran.
– 8
