13
Mouvement vertical de la griffe
.05.07
Règle
Quand la barre à aiguille est à 0,6 après le PMB et la longueur de point est réglée sur «0»,
1. la griffe doit se trouver à son point de renvoi supérieur et
2. la came de commande 3 doit être contre l'excentrique 1.

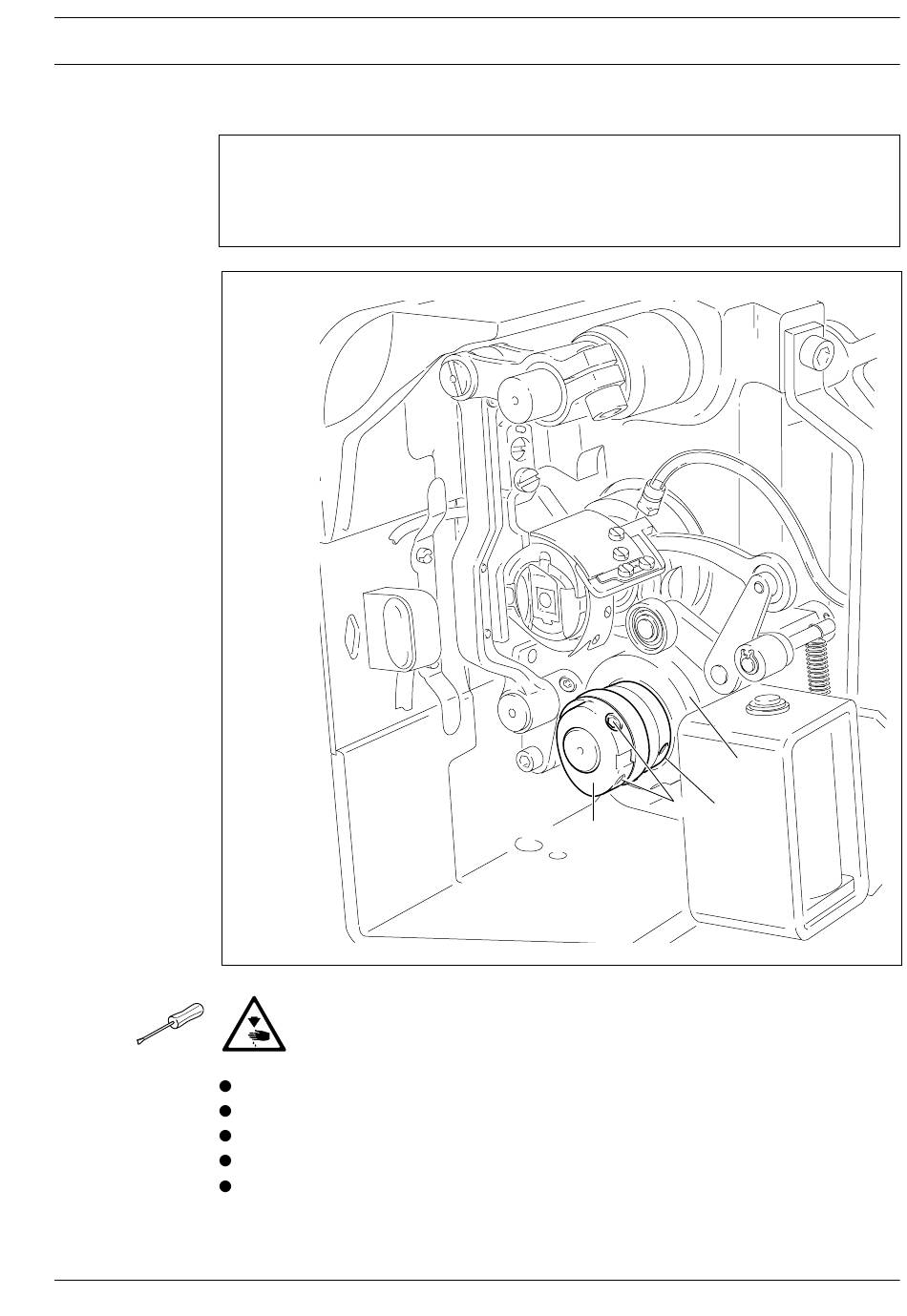

Fig. 13 - 08
Mettre la machine en service.
Régler la longueur de point sur «0» et amener la barre à aiguille à 0,6 mm après le PMB.
Tourner le volant jusqu'à ce que le moteur du règle-point réagisse.
Tourner l'excentrique 1 (vis 2) de façon à respecter la règle 1.
Régler la came de commande 3 (vis 4) de façon à respecter la règle 2 et mettre la
machine hors service.
Avant le réglage, décrocher la tringlerie de pédale!
Risque d'un démarrage non intentionnel de la machine!
3
2
4
1
Réglage
13 - 9
