bâtiments collectifs et tertiaires
systèmes municipaux.
Le produit ne doit pas être exposé à des solvants trop puissants ni
à des liquides contenant de l'huile.
4.3 Caractéristiques
Le coffret de commande comporte, entre autres, les fonctions
suivantes :
prise en charge d'une à deux pompes
commandes manuelle et automatique de la pompe.
appairage Bluetooth avec l'application Grundfos GO Remote
indication sur le fonctionnement (mise sous tension, pompe en
marche, etc.)
indication d'alarme et d'avertissement (phase d'alimentation
manquante, niveau haut, etc.)
protection moteur et rupture de phase
réglage de temporisations d'arrêt correspondant aux conditions
de fonctionnement réelles
alternance automatique des pompes.

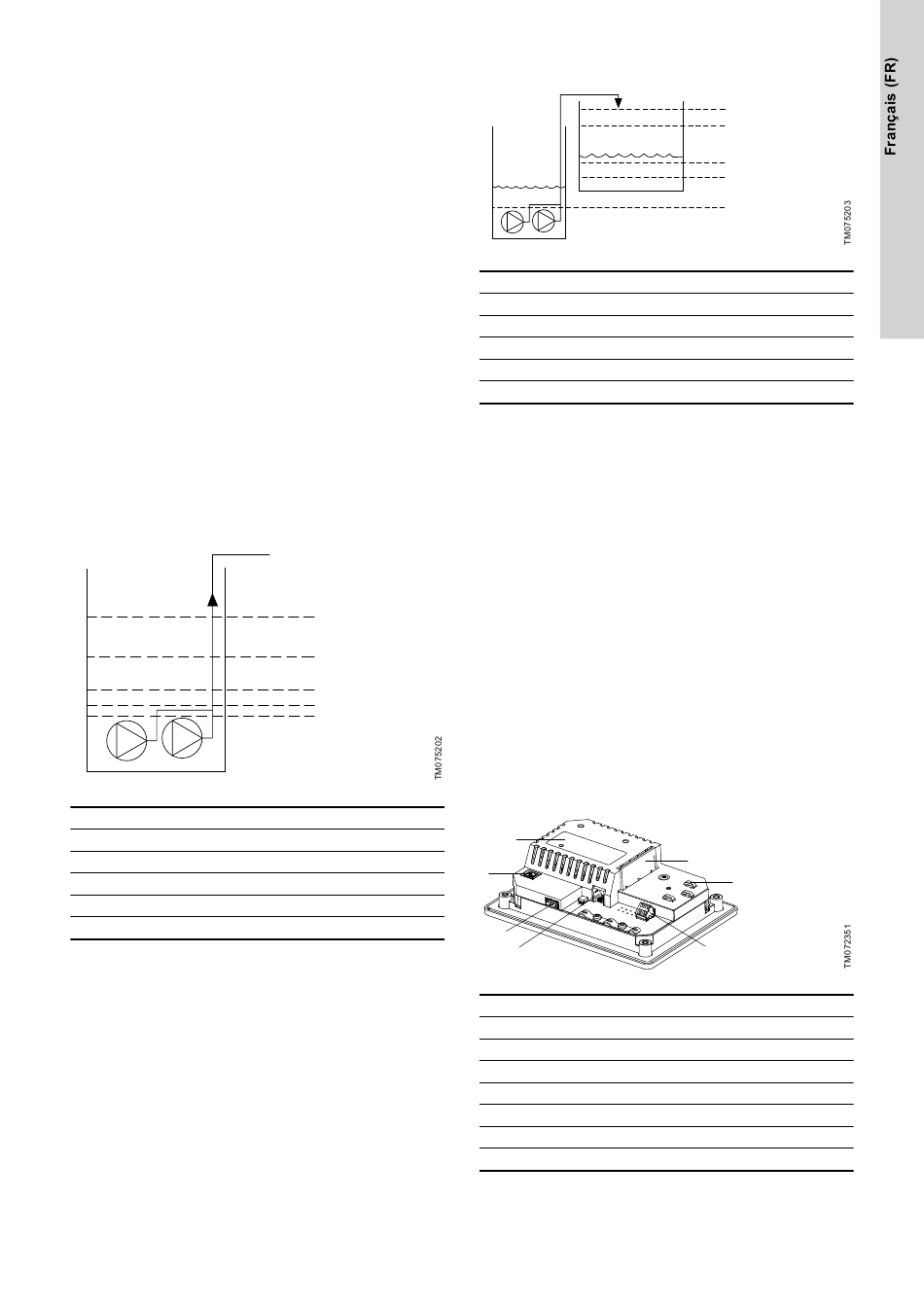

4.4 Applications
Vous pouvez choisir entre deux types d'application :
Assèchement
Remplissage.
Vous pouvez définir le type d'application via Grundfos GO Remote.
Assèchement
Pos. Description
1
Niveau haut
2
Niv. démar. P2: niveau de démarrage de la pompe 2
3
Niv. démar. P1: niveau de démarrage de la pompe 1
4
Niveau arrêt
5
Niv. marche à sec
La pompe commence à vider le réservoir ou le puits lorsque Niv.
démar. P1 est atteint.
Une deuxième pompe démarre lorsque le niveau du liquide atteint
Niv. démar. P2.
La pompe s'arrête lorsque le niveau du liquide a baissé jusqu'à
Niveau arrêt.
Si le flux entrant du liquide dépasse la capacité de la pompe
installée, le niveau dans le réservoir ou le puits s'élèvera. Enfin, la
capteur Niveau haut enregistre un niveau de liquide haut dans le
réservoir ou le puits. S'il est défini, le signal du capteur Niveau haut
peut être utilisé pour activer une sortie relais qui sert, à son tour, à
déclencher une alarme visuelle ou sonore ou à envoyer un signal à
un système SCADA.
Lorsque la pompe est en marche, si le niveau de liquide du
réservoir ou du puits descend sous le niveau de marche à sec, la
protection contre la marche à sec force l'arrêt de la pompe pour
éviter tout dommage mécanique.
Remplissage
Pos. Description
1
2
3
4
5
Pour les applications de remplissage, la pompe est installée dans
un réservoir ou un puits à partir duquel elle pompe le liquide. Le
liquide est pompé dans un deuxième réservoir dans lequel les
capteurs de niveau sont installés.
La pompe commence à remplir le deuxième réservoir lorsque Niv.
démar. P1 est atteint.
Une deuxième pompe démarre lorsque le niveau du liquide atteint
Niv. démar. P2.
La pompe s'arrête lorsque le niveau du liquide atteint Niveau arrêt.
Si, pour une raison ou une autre, la pompe n'arrête pas de pomper
alors qu'elle a atteint Niveau arrêt et que le niveau du liquide
continue de s'élever, le capteur Niveau haut enregistre à terme ce
comportement. S'il est défini, le signal du capteur Niveau haut peut
1
être utilisé pour activer une sortie relais qui sert, à son tour, à
déclencher une alarme visuelle ou sonore ou à envoyer un signal à
2
un système SCADA via une interface de communication.
Lorsque la pompe est en marche, si le niveau de liquide du
3
réservoir descend sous le niveau de marche à sec, la protection
4
contre la marche à sec force l'arrêt de la pompe pour éviter tout
5
dommage mécanique.
Informations connexes
6.16.1 Fonctionnement automatique
4.5 Bornes
6
Niveau haut
Niveau arrêt
Niv. démar. P1: niveau de démarrage de la pompe 1
Niv. démar. P2: niveau de démarrage de la pompe 2
Niv. marche à sec
7
5
4
Pos.
Description
1
Borne pour un module CIM (en option)
2
Attache-câbles
3
Borne pour l'alimentation électrique
4
GENIbus, pour un usage interne entre les modules
5
Port USB
6
Connexion de service
7
Plaque signalétique
1
2
3
4
5
1
2
3
