FIXATION DU MOTEUR

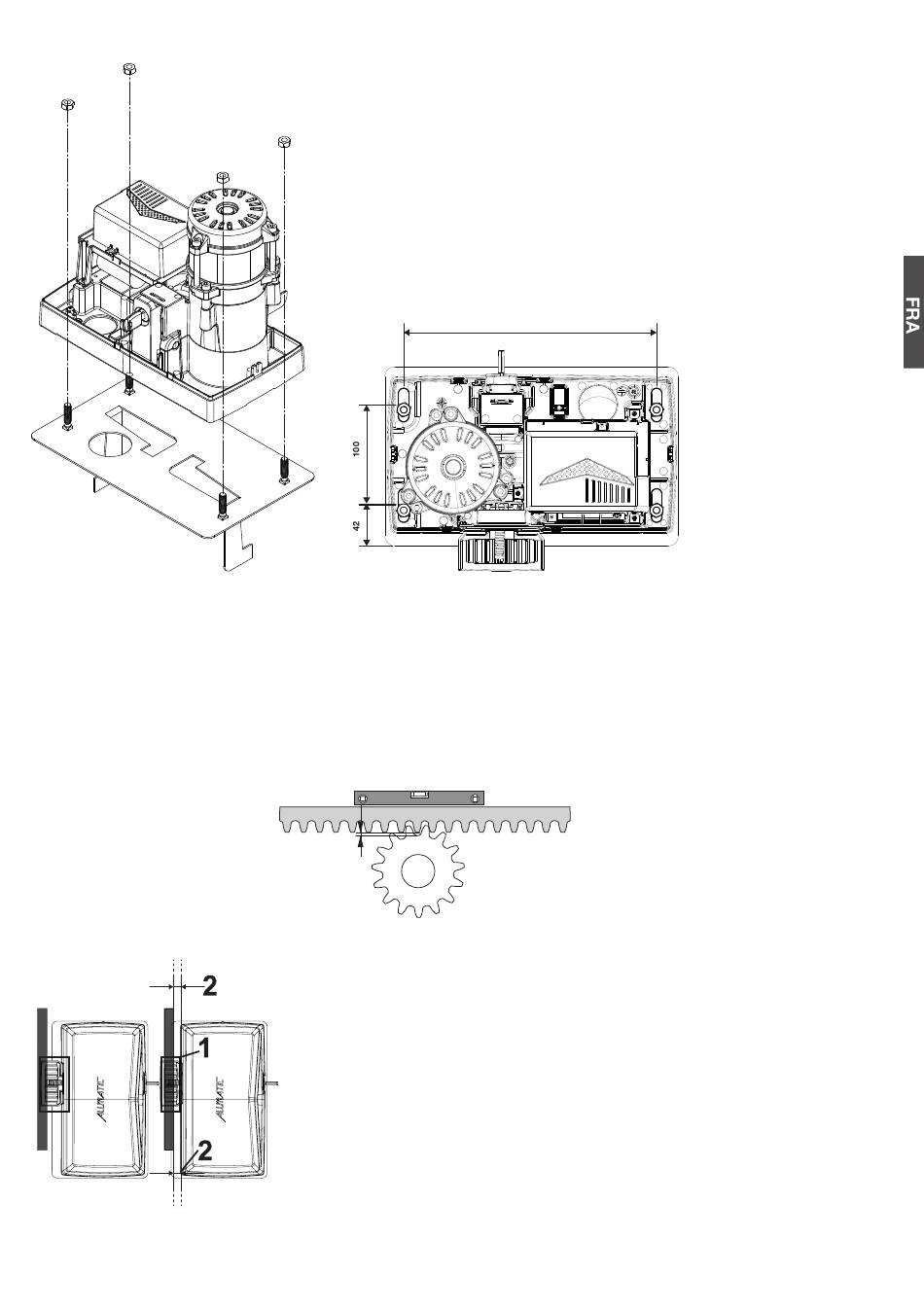

Pour fixer le moteur sur la contre-plaque, insérer et serrer les 4 écrous à six pans (Fig. 5). Placez le moteur en parallèle avec le portail et avec le pignon sous
la crémaillère, comme illustré à la Fig. 8.
NOTE Il est important de serrer énergiquement les 4 écrous à six pans, en veillant à ce que le motoréducteur soit fermement au sol pendant toute la course
du portail.
FIXATION CREMAILLÈRE
La crémaillère doit être fixé à une certaine hauteur par rapport à la plaque de fixation du moteur (Fig. 3). Cette hauteur peut être modifiée
grâce aux fentes de la crémaillère. Le réglage de la hauteur est effectué de sorte que le portail ne repose pas sur le pignon (Fig. 7) pendant le
mouvement. Pour fixer la crémaillère sur le portail, percez des trous de Ø 5 mm et vissez-les à l'aide d'un mâle de type M6. Le pignon
d'entraînement doit avoir environ 1 mm à 2 mm de facilité par rapport à la crémaillère (Fig. 7).
POSITIONNEMENT DU MOTEUR PAR RAPPORT AU PORTAIL
NO
6-1624870
rev.5
Fig. 5
1mm...2mm
OK
Fig.8
13/09/2022
254
Fig. 7
1
ATTENTION ! Positionnez le moteur avec le pignon sous la
crémaillère, comme illustré à la figure 8.
2
ATTENTION ! La distance entre le moteur et le portail doit être
constante tout au long de la course.
