4.3. Alimentation

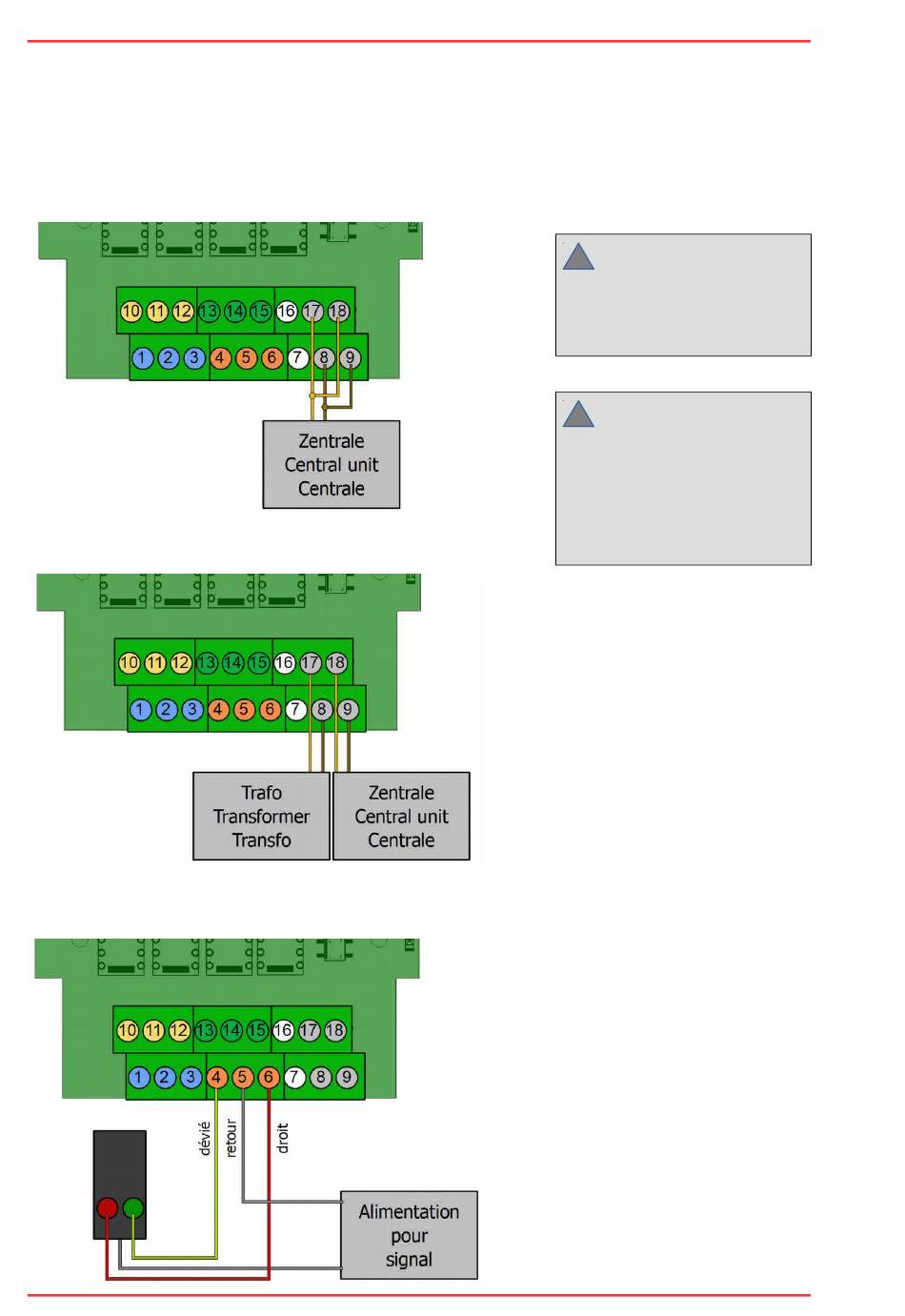

Vous pouvez alimenter le décodeur soit par la centrale, soit par un transformateur dédié (voir
illustrations ci-dessous).
Alimentation par la centrale
Alimentation par un transformateur dédié
4.4. Exemple de connexion
18 | Connecter le décodeur
tams elektronik
Attention :
!
La centrale doit être coupée
lorsque vous connectez le
décodeur.
Attention :
!
Si un composant chauffe,
coupez immédiatement
l'alimentation. Risque de
court-circuit ! Vérifiez le
montage.
Connexion d'un signal aux
bornes 4 à 6 ("Contacts 4")
