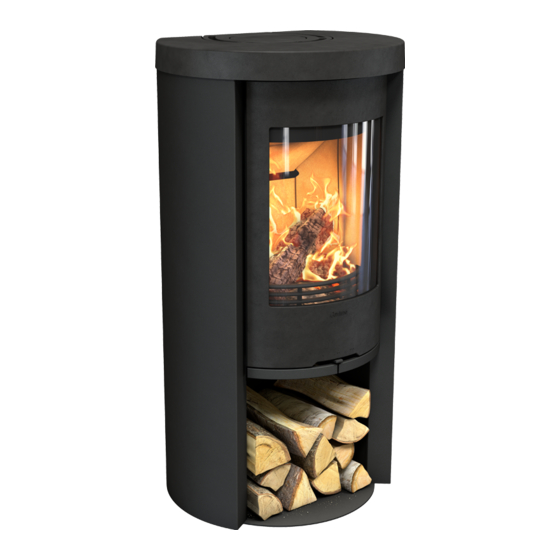

- Page 1 Guide d’installation C 520 www.contura.eu...
- Page 2 Température des fumées dans le conduit de 299°C raccordement en fonctionnement nominal Le soussigné est seul responsable de la fabrication et de la conformité des performances déclarées. Niklas Gunnarsson, Responsable de division NIBE STOVES Markaryd (Suède), le 17 mars 2015...
- Page 3 SOMMAIRE Bienvenue chez Contura. Bienvenue dans la famille Contura ! Nous espérons que votre poêle vous procurera beaucoup de satisfaction. Votre nouveau poêle Contura est doté d’un design intemporel qui sera apprécié pendant toute sa longue durée de vie. C’ e st aussi un mode de chauffage efficace et respectueux de l’...
- Page 4 DONNÉES TECHNIQUES Fiche technique Points importants à respecter ! Installation réalisée par un Structure portante Puissance 3 à 7 kW Puissance nominale 5 kW professionnel S’assurer que le solivage en bois du Taux de rendement jusqu'à 80% plancher supporte la charge du poêle et Cette notice contient les instructions de de la cheminée.
- Page 5 AVANT DE PROCÉDER AU MONTAGE Avant de procéder au montage Les éléments non fixés devront être déposés si l’insert doit être couché pour être déplacé. Le démontage de l’habillage du foyer est décrite à la fin de ce document. 1 Grille de retenue 2 Grille 3 Grille air chaud 4 Habillage du foyer (Vermiculite)
- Page 6 CHEMINÉE Raccordement à la cheminée • Le poêle satisfait aux exigences concernant le raccordement à une • Un conduit de fumées qui comporte des dévoiements brusques cheminée dimensionnée pour une température des gaz de fumée et un appel d’air horizontal aura un tirage réduit. La longueur de 350°C.
- Page 7 ARRIVÉE D’ A IR/ACCESSOIRES Alimentation en air de combustion Les exigences d’arrivée d’air frais dans une pièce sont plus grandes, lorsqu’un poêle y est installé. L’air peut être alimenté de manière indirecte au moyen d’une prise d’air mise en place dans le mur extérieur de la pièce, ou directement par un conduit relié...
- Page 8 DISTANCE D'INSTALLATION Distances d’installation C 520 SI LE POÊLE EST PLACÉ SUR UNE PLAQUE PIVOTANTE La distance minimale devant (OPTION), les distances d’installation indiquées ci-dessous l’ouverture du poêle à un élément ne sont pas valables. de construction ou d’ameublement Vous reporter à la notice de montage de la plaque pivotante. inflammable doit être de 1 mètre.
- Page 9 MONTAGE Montage...
- Page 10 MONTAGE...
- Page 11 MONTAGE...
- Page 12 MONTAGE TERMINÉ ! Remontez les pièces déposées dans l’ordre inverse une fois que le poêle est en place. Inspection finale de l’installation Avant de mettre en service le poêle, l’installation doit être inspectée par un ramoneur agréé. Avant d’allumer le feu pour la première fois, bien lire les « Instructions d’allumage et d’utilisation ».
- Page 13 MONTAGE Mise en place de la porte La porte peut être verrouillée en position ouverte, à l’aide du bouton-poussoir sur le dessous du poêle.
- Page 14 DÉMONTAGE Démontage des éléments d’habillage du foyer Voici comment démonter l’habillage du foyer (Vermiculite) Veiller à manipuler les éléments en vermiculite avec beaucoup de précaution. Soulevez le déflecteur de fumée d’une main, tout en démontant les parties latérales. Le remontage s’effectue dans l'ordre inverse.
- Page 16 NIBE AB · Box 134 · 285 23 Markaryd · Suède www.contura.eu Contura se réserve le droit de modifier sans notification préalable les mesures et les opérations décrites dans 811258 IAV SE-EX C520 Style-2 les présentes instructions. La dernière édition peut être 2015-06-23 téléchargée à...
