Inversion du sens des orifices d'entrée et de
sortie produit
La pompe est livrée avec les orifices d'entrée (R) et de sortie
(S) dans le même sens. Voir Fig. 3. Pour inverser le sens de
l'orifice d'entrée et/ou de sortie:
1.
Retirer les vis (106) maintenant le collecteur d'entrée
(102) et/ou de sortie (103) sur les capots (101).
2.
Retourner le manifold et le rattacher. Poser les vis et les
serrer de 14 à 17 NSm pour les pompes en aluminium.
Serrer de 22 à 25 NSm pour les pompes en fonte ductile
et en acier inoxydable. Voir Séquence de serrage,
page 27.
LÉGENDE
N
Orifice d'entrée d'air
de 1/2 npt(f)
P
Silencieux. L'orifice
d'échappement d'air
est de 3/4 npt(f)
R
Orifice d'entrée
produit de 2" npt(f)
S
Orifice de sortie
produit de 2" npt(f)
Enduire les filetages de LoctiteR moyenne force (bleu) ou d'un
1
produit équivalent. Serrer de 14 à 17 NSm pour les pompes en
aluminium. Serrer de 22 à 25 NSm sur les pompes en fonte
ductile et en acier inoxydable. Voir Séquence de serrage,
page 27.
Enduire les filetages de LoctiteR moyenne force (bleu)
2
ou d'un produit équivalent et serrer à 22 à 25 NSm.
N
P
102

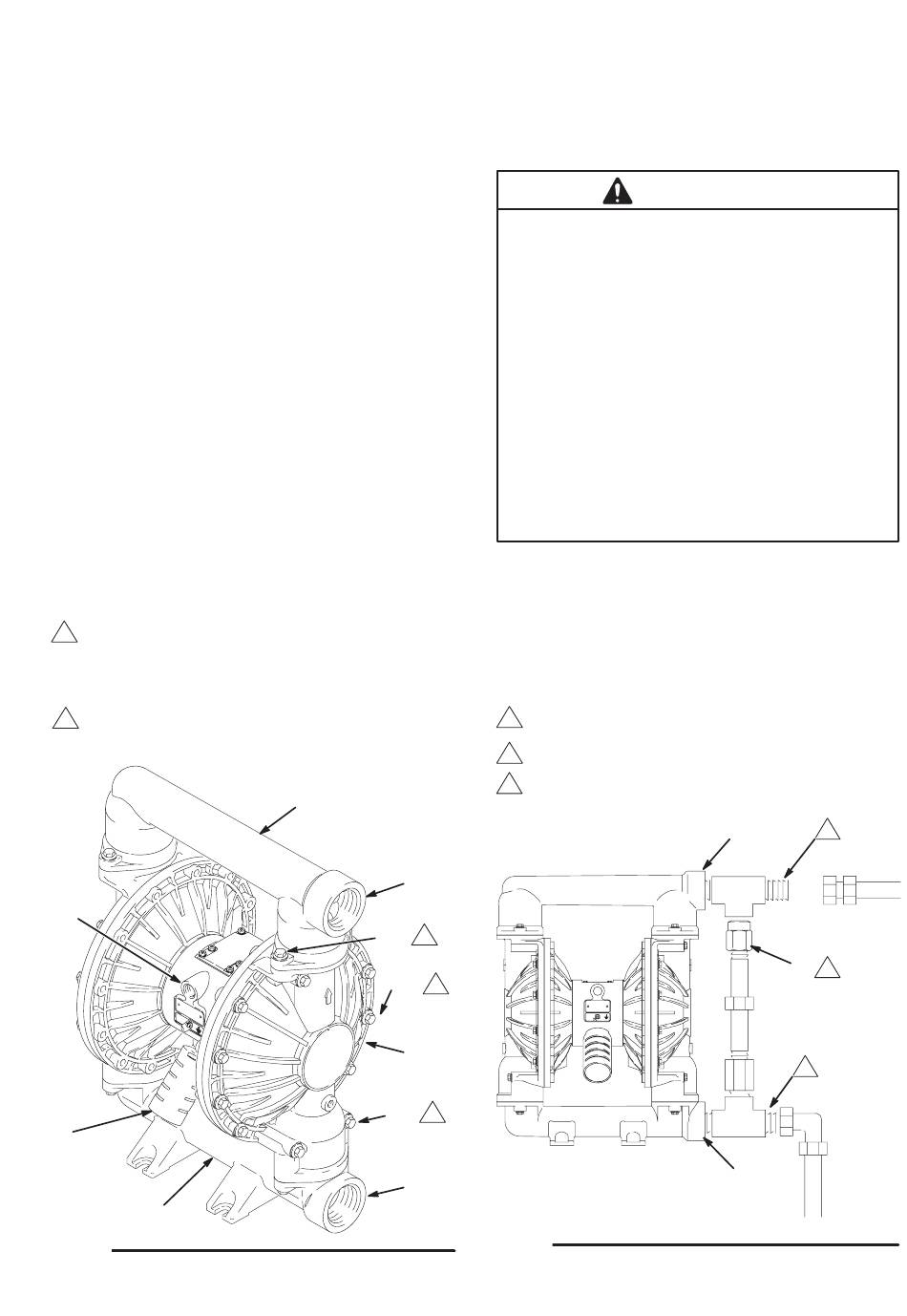

Fig. 3
Installation
101 Covers
102 Collecteur d'entrée
produit
103 Collecteur de sortie
produit
106 Vis du collecteur
et du capot
112 Vis du capot
(Haut et bas)
Présentation du modèle
en aluminium
103
S
106
1
106
101
112
R
03940B
Vanne de décharge produit
Certains systèmes peuvent nécessiter la pose d'une
vanne de purge sur la sortie de la pompe pour éviter
une surpression et la rupture de la pompe ou du flexible.
Voir Fig. 4.
La dilatation thermique du produit dans la conduite de
sortie peut provoquer une surpression. Cela peut se
produire en cas d'utilisation de conduites produit très
longues exposées aux rayons du soleil ou à la chaleur
ambiante, ou en cas de pompage d'une zone froide vers
une zone chaude (à partir d'un réservoir souterrain par
exemple).
Une surpression peut également se produire si la pompe
est utilisée pour alimenter en produit une pompe
à piston et que la vanne d'admission de celle-ci ne ferme
pas, provoquant ainsi un retour de produit dans la
conduite de sortie.
LÉGENDE
R
Orifice d'entrée produit de 2" npt(f)
S
Orifice de sortie produit de 2" npt(f)
V
Vanne de décharge
No de la pièce 112119 (acier inox)
1
Installer la vanne entre les orifices d'entrée
et de sortie produit.
2
Raccorder ici la conduite d'entrée produit
3
Raccorder ici la conduite de sortie produit.
2
2
Fig. 4
ATTENTION
S
V
2
R
308368F Rev. AJ
3
1
03941B
