Conduite de sortie produit
MISE EN GARDE
Une vanne de purge produit (J) est nécessaire pour
décompresser la conduite si elle est bouchée. La vanne
de purge diminue le risque de blessure grave, y compris
de projection dans les yeux ou sur la peau, ou
d'intoxication par les produits dangereux lors de la
dépressurisation. Installer la vanne tout près de la sortie
produit de la pompe. Voir Fig. 2.

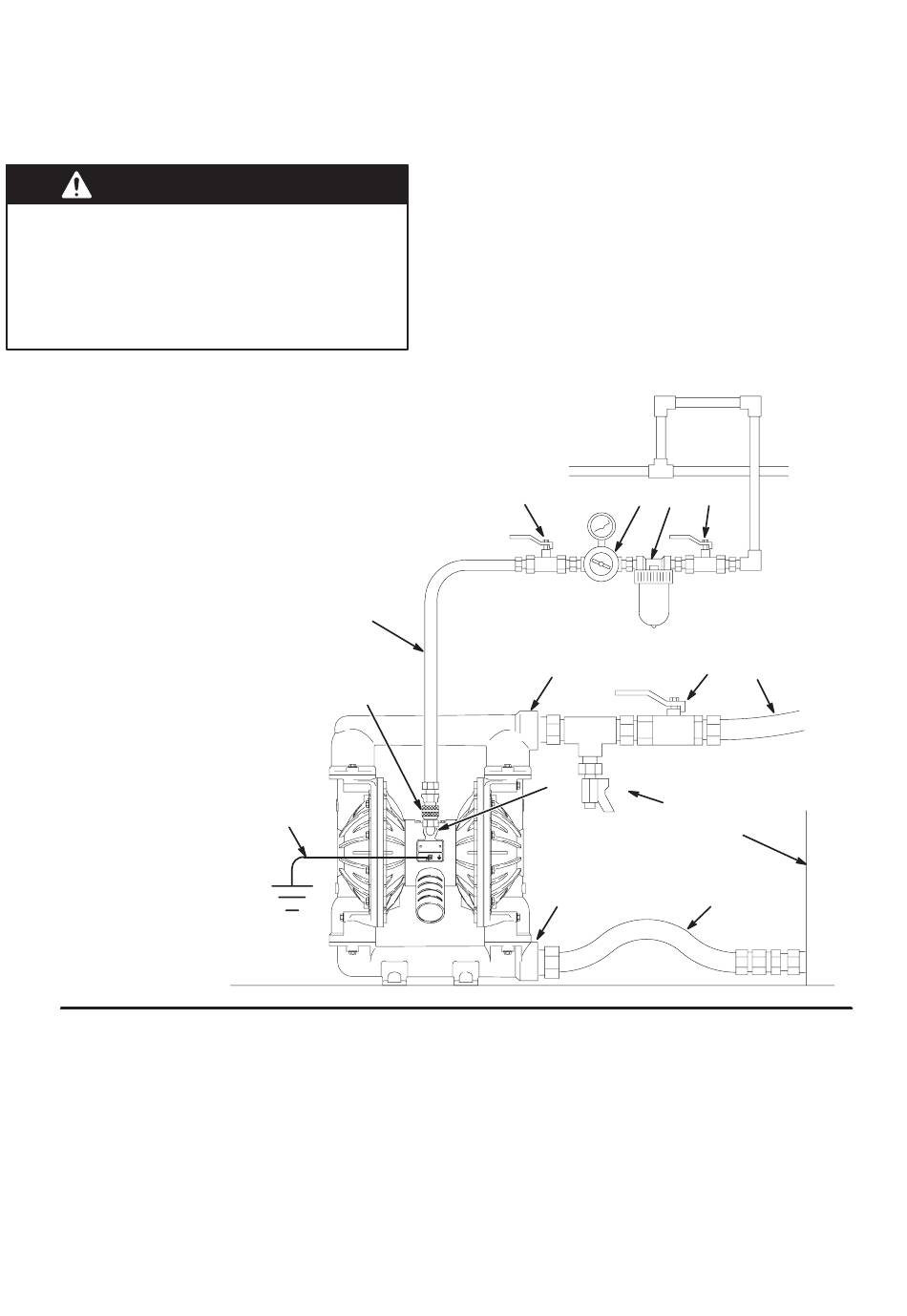

SCHÉMA TYPE DE MONTAGE AU SOL
LÉGENDE
A
Flexible d'alimentation d'air
B
Vanne d'air principale de type purgeur
(nécessaire pour la pompe)
C
Régulateur d'air
D
Raccord rapide sur la conduite d'air
E
Vanne d'air principale (pour les accessoires)
F
Filtre de la conduite d'air
G
Flexible d'aspiration produit
H
Alimentation produit
J
Vanne de purge produit (indispensable)
K
Vanne d'arrêt produit
L
Flexible produit
N
Orifice d'entrée d'air de 1/2 npt(f)
R
Orifice d'entrée produit de 2" npt(f)
S
Orifice de sortie produit de 2" npt(f)
Y
Câble de mise à la terre (nécessaire:
voir les instructions de montage
en page 4)
Fig. 2
6
308368F rev. AJ
Installation
A
D
Y
1.
Utiliser des flexibles hydrauliques (L) reliés à la terre.
La sortie (S) produit de la pompe est de 2" npt(f). Visser
solidement le raccord hydraulique dans la sortie de la
pompe.
2.
Installer un robinet de purge du produit (J) à proximité
de l'orifice de sortie produit. Voir la MISE EN GARDE
ci-dessus.
3.
Installer une vanne d'arrêt (K) sur la conduite de sortie
produit.
B
S
N
R
E
C
F
K
L
J
H
G
03943B
