- Page 1 Version 2.00 | 7 octobre 2014 Manuel d'utilisation Mini-prolongateur sans fil N CPL AV 500 DHP-W310AV...
-
Page 2: Préface
Marques commerciales D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d’autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective. -
Page 3: Table Des Matières
Paramètres du réseau local - Adresse IP statique ....18 À l'aide de Windows 8 ................38 ® Paramètres CPL ..................19 À l'aide de Windows 7 ................40 ® Avancé .......................20 À l’aide de l’utilitaire Windows Vista .............43 ® Filtre d'adresse MAC ................20 Manuel d’utilisation du DHP-W310AV de D-Link... - Page 4 Définition de « sans fil »................53 Comment la technologie sans fil fonctionne-t-elle ? ....53 Réseau local sans fil ................53 Bases de la mise en réseau ..............56 Vérifiez votre adresse IP ................56 Attribution statique d’une adresse IP ............57 Caractéristiques techniques ............58 Manuel d’utilisation du DHP-W310AV de D-Link...
-
Page 5: Présentation Du Produit
Section 1 - Présentation du produit Présentation du produit Contenu de la boîte Mini-prolongateur sans fil N CPL AV 500 DHP-W310AV de D-Link Câble Ethernet CAT5 CD-ROM avec manuel d'utilisation Carte de configuration du Wi-Fi Note sur la configuration du Wi-Fi Manuel d’utilisation du DHP-W310AV de D-Link... -
Page 6: Configuration Système Requise
Introduction Le DHP-W310AV vous permet de vous connecter de manière filaire ou sans fil à des ordinateurs, des télévisions haute définition, des périphériques en réseau et des consoles de jeu en utilisant le support le plus présent de votre domicile : le câblage électrique. Partagez vos connexions Internet, profitez de la fluidité... - Page 7 Les prises de courant et le câblage électrique doivent appartenir au même circuit. Certaines conditions électriques de votre domicile, notamment les conditions de câblage et la configuration, peuvent nuire aux performances de ce produit. D'autres adaptateurs Powerline AV de D-Link sont nécessaires pour ajouter des périphériques au réseau. Il faut au moins deux adaptateurs réseau Powerline AV de D-Link pour créer un réseau.
-

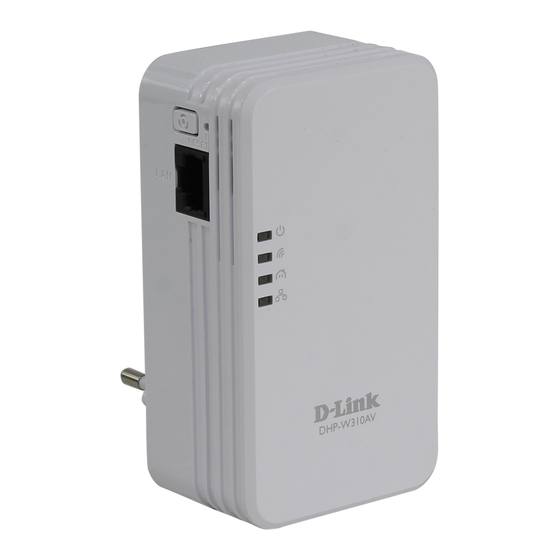

Page 8: Description Du Matériel
Se connecte aux périphériques multimédia numériques, PC, consoles de jeu, Port Ethernet RJ-45 10/100BASE-TX périphériques de stockage réseau Appuyez dessus et maintenez-le enfoncé pendant 5 secondes pour réinitialiser les Bouton de réinitialisation paramètres d'usine. Manuel d’utilisation du DHP-W310AV de D-Link... -
Page 9: Voyants
Lorsque le voyant reste allumé, le segment sans fil est prêt. sans fil Voyant CPL Lorsque le voyant reste allumé, une connexion CPL est établie. Voyant Ethernet Lorsque le voyant reste allumé, un périphérique Ethernet est connecté. Manuel d’utilisation du DHP-W310AV de D-Link... -
Page 10: Installation Du Matériel
Remarque : Il faut au moins deux périphériques CPL (votre DHP-W310AV et un autre périphérique) pour créer un réseau CPL. Alimentation Branchez le DHP-W310AV dans une prise murale CA de la pièce où vous voulez étendre votre réseau. Le voyant d'alimentation du DHP-W310AV s'allume pour indiquer que le périphérique est sous tension. Cela peut prendre jusqu’à 60 secondes. -
Page 11: Éléments À Prendre En Compte Avant D'installer Le Réseau Sans Fil
3. Les matériaux de construction font une différence. Une porte pleine en métal ou des tiges en aluminium peuvent avoir des conséquences négatives sur la portée. Essayez de placer les DHP-W310AV sans fil et les ordinateurs de sorte que le signal passe par une cloison sèche ou des portes ouvertes. -
Page 12: Éléments À Prendre En Compte Avant D'installer Le Réseau Cpl
4. Vérifiez que les caractéristiques nominales des périphériques CPL correspondent à celles de votre réseau électrique. 5. Pour éviter tout risque de choc électrique, branchez les câbles d'alimentation à des prises électriques correctement mises à la masse. Manuel d’utilisation du DHP-W310AV de D-Link... -
Page 13: Sécurité
Ne recouvrez pas les aérations du périphérique et ne les obstruez pas. Vérifiez que le périphérique a un espace suffisant pour sa ventilation. Évitez de placer le périphérique à proximité d'un dispositif de chauffage ou un radiateur. Manuel d’utilisation du DHP-W310AV de D-Link... -
Page 14: Configuration
Configuration Configuration Pour modifier les paramètres par défaut ou optimiser les performances du DHP-W310AV, vous pouvez utiliser l'utilitaire de configuration Web. Pour accéder à l’utilitaire de configuration, ouvrez un navigateur Web (par ex. Internet Explorer), puis saisissez http://dlinkapWXYZ.local. (voir la Carte de configuration du Wi-Fi) ou http://192.168.0.50 dans le champ... -
Page 15: Configuration Du Lien Hybride
Suivez les instructions à l'écran de l'assistant pour configurer votre réseau en toute simplicité si vous ne l'avez pas encore fait. Vous pouvez également configurer votre réseau manuellement. Les paramètres Wi-Fi sont traités dans la section «Paramètres sans fil» en page 16, alors que les paramètres CPL sont expliqués dans la section «Paramètres CPL» en page 19. Manuel d’utilisation du DHP-W310AV de D-Link... -
Page 16: Paramètres Sans Fil
Section 3 - Configuration Paramètres sans fil Le DHP-W310AV vous permet de personnaliser les paramètres sans fil de votre point d'accès. Ce périphérique étend votre réseau actuel pour vous permettre de rester connecté sans interruption lorsque vous vous déplacez dans votre domicile. -
Page 17: Paramètres Du Réseau Local
Section 3 - Configuration Paramètres du réseau local Cette section vous permet de modifier les paramètres du réseau local de votre DHP-W310AV et de configurer les paramètres DHCP. Device Name Saisissez le Device Name (Nom du (Nom du périphérique) de ce DHP-W310AV. Vous périphérique) :... -
Page 18: Paramètres Du Réseau Local - Adresse Ip Statique
Internet ; il se peut que vous deviez vous secondaire) : connecter à un DNS en particulier. Save Settings Cliquez sur Save Settings (Enregistrer les (Enregistrer les paramètres) pour enregistrer et activer les paramètres) : nouveaux changements. Manuel d’utilisation du DHP-W310AV de D-Link... -
Page 19: Paramètres Cpl
Section 3 - Configuration Paramètres CPL Cette section vous indique comment configurer votre nouveau CPL AV de D-Link à l’aide de l’utilitaire de configuration Web. Power Saving Mode d’économie d’énergie. (Économie d’énergie) : Network Name Vous pouvez définir le nom de votre réseau et le rendre public (Nom du réseau) :... -
Page 20: Avancé
Effacez la règle de la liste. Notez que vous devrez enregistrer les paramètres pour les appliquer. Save Settings Cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer et activer les nouveaux changements. (Enregistrer les paramètres) : Manuel d’utilisation du DHP-W310AV de D-Link... -
Page 21: Paramètres Sans Fil Avancés
Section 3 - Configuration Paramètres sans fil avancés La section Sans fil avancé vous permet de modifier plusieurs paramètres avancés de votre DHP-W310AV. La plupart des utilisateurs n'ont pas besoin de modifier cette section. Transmit Power Définit la puissance de transmission des (Puissance de antennes. -
Page 22: Limite Utilisateur
Section 3 - Configuration Limite utilisateur Cet écran vous permet de définir le nombre maximum de clients sans fil pouvant se connecter simultanément à votre DHP-W310AV. Enable User Cochez la case Enable User Limit (Activer la Limit (Activer la limite utilisateur) pour activer la limitation limite utilisateur) :... -
Page 23: Outils
à la configuration de votre périphérique. Cette fonction est désactivée par défaut. Save Settings Cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer et activer les (Enregistrer les nouveaux changements. paramètres) : Manuel d’utilisation du DHP-W310AV de D-Link... -
Page 24: Système
DHP-W310AV. Restore to Cette option rétablit tous les paramètres de configuration du DHP-W310AV qui étaient effectifs à sa sortie d’usine. Les paramètres Factory Default qui n’ont pas été enregistrés sont perdus, y compris les règles que vous avez créées. Si vous voulez enregistrer les paramètres de Settings (Restaurer configuration actuels du DHP-W310AV, utilisez le bouton Save (Enregistrer) ci-dessus. -
Page 25: Microprogramme
Microprogramme Cette page vous permet de mettre à jour le microprogramme du DHP-W310AV. Vérifiez que le microprogramme que vous voulez utiliser se trouve sur le disque dur local de votre ordinateur. Cliquez sur Browse... (Parcourir) pour localiser le fichier du microprogramme à utiliser pour la mise à... -
Page 26: Heure
également cliquer sur le bouton Copy Your Computer’s Time Settings (Copier les paramètres horaires de votre ordinateur) en bas de l'écran. Save Settings Cliquez sur Save Settings (Enregistrer les (Enregistrer les paramètres) pour enregistrer et activer les paramètres) : nouveaux changements. Manuel d’utilisation du DHP-W310AV de D-Link... -
Page 27: Contrôle Du Système
Internet. Si vous envoyez un ping à plusieurs sites Web courants et que tous se traduisent par une expiration de délai, le problème provient certainement de votre connexion Internet. Si le résultat indique qu'un site est actif, votre connexion Internet fonctionne. Manuel d’utilisation du DHP-W310AV de D-Link... -
Page 28: État
Section 3 - Configuration État Informations sur le périphérique Cette page affiche les informations actuelles concernant le DHP-W310AV. Il affiche les informations relatives au réseau local et au réseau local sans fil. General (Général) : Affiche l’heure du DHP-W310AV et la version du microprogramme. -
Page 29: Journaux
Section 3 - Configuration Journaux Le DHP-W310AV conserve un journal des événements et des activités qui se produisent sur le DHP-W310AV. Si le PA est réinitialisé, les journaux sont automatiquement effacés. Vous pouvez enregistrer les fichiers-journaux avant de les effacer. -
Page 30: Statistiques
Section 3 - Configuration Statistiques Le DHP-W310AV conserve les statistiques du trafic. Vous pouvez voir le nombre de paquets qui passent par le réseau local et les parties sans fil du réseau. Le compteur de trafic se réinitialise si le DHP-W310AV est redémarré. -
Page 31: Réseau Sans Fil
Affiche la durée pendant laquelle le périphérique est resté connecté au DHP-W310AV. utilisable) : Mode (Mode Affiche le mode utilisé par le dispositif pour se connecter à votre DHP-W310AV (11b, 11g ou 11n). sans fil) : Rssi (%) : Affiche la force de la connexion de votre périphérique. -
Page 32: Ipv6
Section 3 - Configuration IPv6 Cette section affiche tous les détails de votre connexion réseau et Internet IPv6. Manuel d’utilisation du DHP-W310AV de D-Link... -
Page 33: Assistance
Section 3 - Configuration Assistance Cliquez sur un lien dans la section Support pour en savoir plus sur chaque section du microprogramme. Manuel d’utilisation du DHP-W310AV de D-Link... -
Page 34: Sécurité Du Réseau Sans Fil
Section 3 - Configuration Sécurité du réseau sans fil Cette section présente les différents niveaux de sécurité que vous pouvez utiliser pour protéger vos données des intrus. Le DHP-W310AV offre les types de sécurité suivants : • WPA2 • WPA2-PSK • WPA •... -
Page 35: Définition Du Wpa
Le WPA-PSK/WPA2-PSK utilise une phrase de passe ou une clé pour authentifier votre connexion sans fil. La clé est un mot de passe alphanumérique comprenant entre 8 et 63 caractères. Cette clé doit être strictement identique à celle saisie sur votre pont ou DHP-W310AV sans fil. -
Page 36: Configuration Du Wep
Configuration du WEP Il est recommandé d’activer le cryptage sur votre DHP-W310AV sans fil avant vos adaptateurs réseau sans fil. Veuillez établir une connectivité sans fil avant d’activer le chiffrement. Votre signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajouté. -
Page 37: Configuration De Wpa/Wpa2 Personnel
Configuration de WPA/WPA2 Personnel Il est recommandé d’activer le cryptage sur votre DHP-W310AV sans fil avant vos adaptateurs réseau sans fil. Veuillez établir une connectivité sans fil avant d’activer le chiffrement. Votre signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajouté. -
Page 38: Connexion À Un Réseau Sans Fil
(en bas à droite de l’écran à côté de l’heure). 2. Une liste de réseaux sans fil disponibles s'affichera. 3. Cliquez sur le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connect (Connexion). Manuel d’utilisation du DHP-W310AV de D-Link... - Page 39 Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, confirmez le chiffrement en contrôlant le profil ou vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations. Manuel d’utilisation du DHP-W310AV de D-Link...
-
Page 40: À L'aide De Windows ® 7
À l'aide de Windows ® Il est recommandé d’activer la sécurité sans fil (WPA/WPA2) sur le DHP-W310AV avant de configurer l’adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé de sécurité ou la phrase de passe utilisée. - Page 41 Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez- vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations. 4. La fenêtre suivante apparaît pendant que l'ordinateur tente de se connecter au routeur. Manuel d’utilisation du DHP-W310AV de D-Link...
- Page 42 être strictement identique à celle du routeur sans fil. De plus, vous pouvez vous connecter par WPS (Wi-Fi Protected Setup) et PBC (Configuration par bouton-poussoir). Lorsque la fenêtre de droite s'ouvre, appuyez sur le bouton Common Connect (Connexion commune) du DHP- W310AV. Manuel d’utilisation du DHP-W310AV de D-Link...
-
Page 43: À L'aide De L'utilitaire Windows Vista
à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations. Cliquez sur Je confirme la demande de connexion pour continuer. Manuel d’utilisation du DHP-W310AV de D-Link... - Page 44 L'utilitaire affiche la fenêtre suivante pour indiquer qu'une connexion est établie. La fenêtre finale indique qu'une connexion a été établie avec succès. Les deux pages suivantes affichent les fenêtres servant à se connecter à un réseau sans fil WEP ou WPA/PSK. Manuel d’utilisation du DHP-W310AV de D-Link...
-
Page 45: Configuration De La Sécurité Du Réseau Sans Fil
Configuration de la sécurité du réseau sans fil Il est recommandé d’activer la sécurité sans fil (WPA/WPA2) sur le routeur ou le DHP-W310AV sans fil avant de configurer l’adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé de sécurité ou la phrase de passe utilisée. - Page 46 La connexion au réseau sans fil peut prendre 20 à 30 secondes. Si elle échoue, vérifiez que les paramètres de sécurité soient corrects. La clé ou la phrase de passe doit être strictement identique à celle du routeur sans fil. Manuel d’utilisation du DHP-W310AV de D-Link...
-
Page 47: À L'aide De Windows Xp
Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations. Manuel d’utilisation du DHP-W310AV de D-Link... -
Page 48: Configuration De Wpa-Psk
Section 3 - Configuration Configuration de WPA-PSK Il est recommandé d’activer le chiffrement sur le routeur sans fil ou le DHP-W310AV avant de configurer l’adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la phrase de passe utilisée. - Page 49 La connexion au réseau sans fil peut prendre 20 à 30 secondes. Si elle échoue, veuillez vérifier que les paramètres de WPA-PSK sont corrects. La phrase de passe WPA-PSK doit être strictement identique à celle du routeur sans fil. Manuel d’utilisation du DHP-W310AV de D-Link...
-
Page 50: Résolution Des Problèmes
1. Pourquoi n’ai-je pas accès à l’utilitaire de configuration Web? Lorsque vous saisissez l'adresse IP du DHP-W310AV D-Link (192.168.0.50), vous ne vous connectez pas à un site Web ou à Internet. Le périphérique possède un utilitaire intégré. Votre ordinateur doit se trouver sur le même sous-réseau IP pour se connecter à l’utilitaire Web. Vous pouvez également saisir http://dlinkapWXYZ.local. - Page 51 • Fermez votre navigateur Web (s’il est ouvert), puis rouvrez-le. • Accédez à la gestion Web. Ouvrez votre navigateur Web, puis saisissez l’adresse IP de votre DHP-W310AV D-Link dans la barre d’adresse. Cette opération doit ouvrir la page de connexion de votre gestion Web.
-
Page 52: Bases De La Connexion Sans Fil
Les produits sans fil D-Link reposent sur des normes industrielles permettant de fournir une connectivité sans fil haut débit conviviale et compatible à votre domicile, au bureau ou sur des réseaux sans fil publics. Si vous respectez rigoureusement la norme IEEE, la famille de produits sans fil D-Link vous permet d’accéder en toute sécurité... -
Page 53: Définition De « Sans Fil
Dans un réseau local sans fil, un périphérique appelé DHP-W310AV (PA) connecte vos ordinateurs au réseau. Ce DHP-W310AV possède une petite antenne qui lui permet de transmettre et de recevoir des données via des signaux radio. Avec un DHP-W310AV d'intérieur, comme celui illustré, le signal peut s'étendre jusqu'à... - Page 54 Qui utilise la technologie sans fil ? La technologie sans fil est devenue si populaire ces dernières années que pratiquement tout le monde l'utilise. Que ce soit à domicile ou au bureau, D-Link offre une solution sans fil adaptée. Domicile • Offre un accès haut débit à toutes les personnes du domicile • Surf sur le Web, contrôle des courriers électroniques, messagerie instantanée, etc.
- Page 55 Centralisation de votre DHP-W310AV Veillez à placer le pont/DHP-W310AV dans un lieu centralisé de votre réseau pour optimiser les performances. Essayez de le placer aussi haut que possible dans la pièce pour que le signal se diffuse dans tout le foyer. Si votre demeure possède deux étages, un répéteur sera peut-être nécessaire pour doper le signal et étendre la portée.
-
Page 56: Bases De La Mise En Réseau
Bases de la mise en réseau Vérifiez votre adresse IP Après avoir installé votre nouvel adaptateur D-Link, vous devez par défaut définir les paramètres TCP/IP pour obtenir automatiquement une adresse IP d'un serveur DHCP (c'est-à-dire un routeur sans fil). Pour vérifier votre adresse IP, procédez comme suit. -
Page 57: Attribution Statique D'une Adresse Ip
Section 4 – Résolution des problèmes Attribution statique d’une adresse IP Si vous n’utilisez pas de passerelle/DHP-W310AV compatible avec le serveur DHCP, ou si vous devez attribuer une adresse IP statique, veuillez procéder comme suit : Étape 1 Windows 8 - Appuyez sur la touche Windows > tapez IP > cliquez sur Settings (Paramètres) à droite > cliquez sur View Network Connections (Afficher les connexions réseau). -
Page 58: Caractéristiques Techniques
Les facteurs environnementaux ont des conséquences négatives sur la portée du signal sans fil. Manuel d’utilisation du DHP-W310AV de D-Link... -
Page 59: Dimensions
• Réseau local sans fil • CPL Sécurité et Émissions • FCC • CE • RoHS • UL, CE LVD Dimensions • 39,35 x 58,2 x 105 mm Poids • Royaume Uni : 0,145 kg • Europe : 0,142 kg Manuel d’utilisation du DHP-W310AV de D-Link...
