Sommaire des Matières pour D-Link AC1750

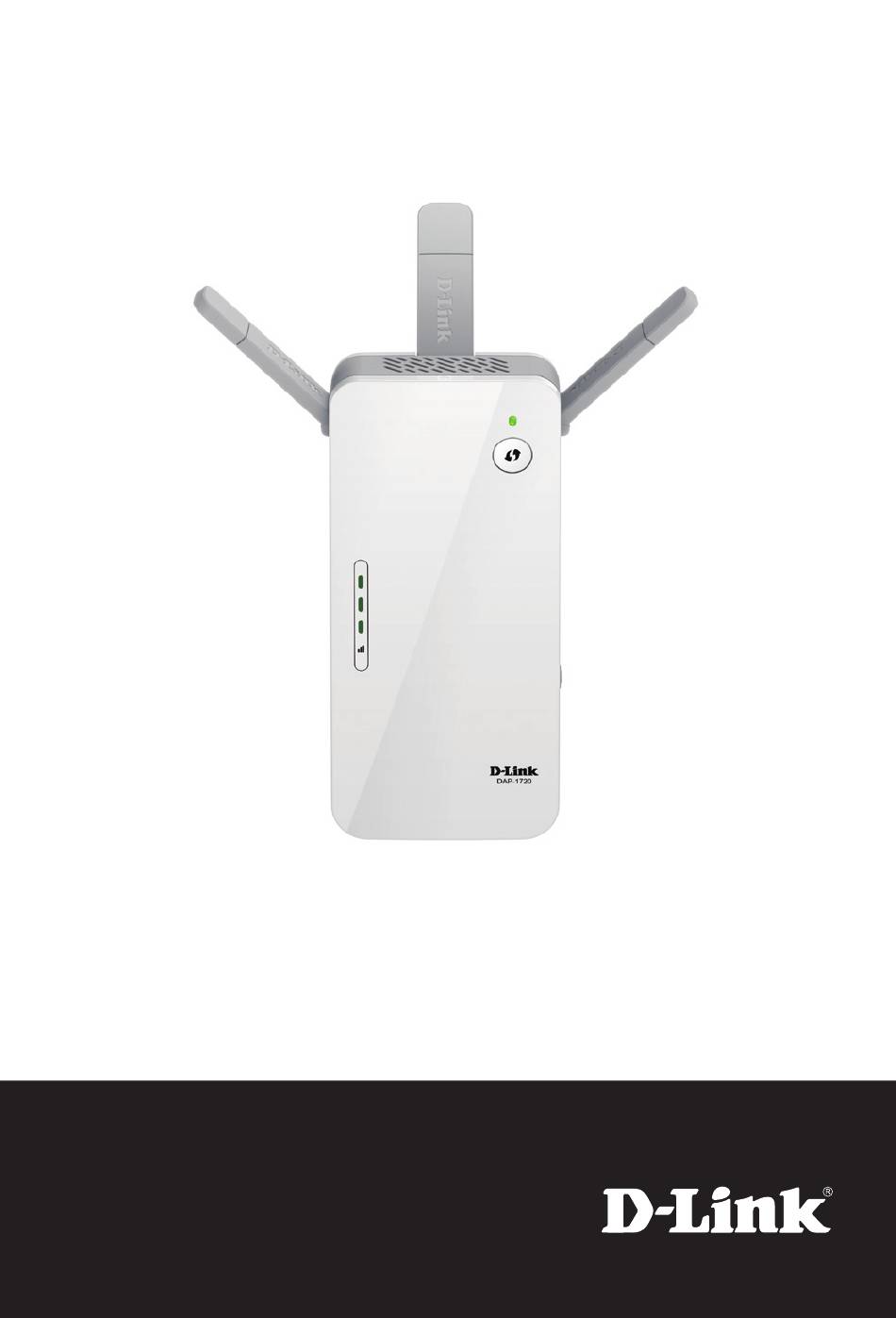

- Page 1 DAP-1720 AC1750 Wi-Fi Range Extender Quick Install Guide...
- Page 3 Package Contents DAP-1720 AC1750 Wi-Fi Range Extender Wi-Fi Configuration Card Quick Install Guide If any of the above items are missing, please contact your reseller. Before You Begin • Make sure the area that you want to plug the extender into has a solid connection to your router.

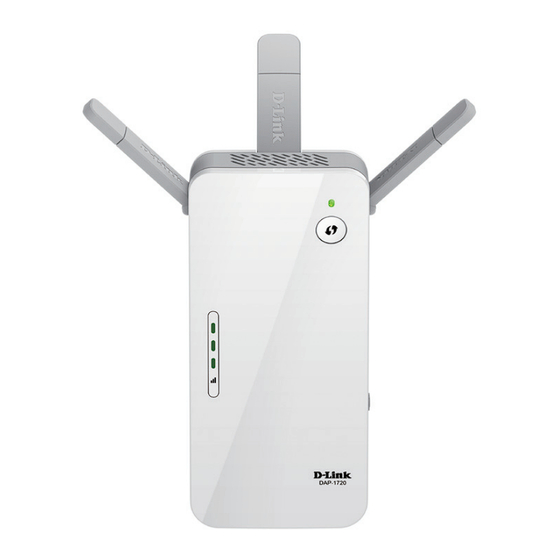

- Page 4 Product Overview Status LED WPS Button Signal Reset Ethernet Strength Button Port On/Off Indicators Switch Color Status Description Solid The device is powering on/booting up. The device is ready but not connected to an uplink Amber Blinking router. Status LED Indicates that the DAP-1720 is securely connected Solid to your wireless router or access point.
- Page 5 Connect to Your Router Using WPS Find an available outlet near your wireless router. Plug in the DAP-1720 and wait until the Status LED is blinking amber. DAP-1320 Press the WPS (Wi-Fi Protected Setup) button on your wireless router. Within one minute, press the WPS button on the DAP-1720.
- Page 6 When the Status LED turns solid green, this indicates that the DAP-1720 is securely connected to your wireless router or access point. You can now unplug and move the DAP-1720 to a location between your wireless router and the area that you need wireless coverage. If the signal strength indicators are showing one single amber bar or if the DAP-1720 is not connecting, move the DAP-1720 to a wall outlet closer to your wireless...
- Page 7 Connect Your Wireless Devices From your wireless device go to the Wireless Utility to display the available wireless networks. Extended network Original network The SSID on the DAP-1720 will automatically be assigned the following: • 2.4GHz (Your Router’s SSID)-EXT • 5GHz (Your Router’s SSID)-EXT5G The Wi-Fi password for the DAP-1720 will be the same as your router.
- Page 8 Configure the DAP-1720 Using a Web Browser (Optional) You may log into the web-based configuration utility on the DAP-1720 to perform the following tasks: • Upgrade firmware • Change wireless and network settings • Change the login password Plug the DAP-1720 in an available outlet near your router. You may move it to a more suitable location after configuration.
- Page 9 Note: The default IP address is 192.168.0.50. Once the DAP-1720 connects to your router, it will get assigned a new IP address based on your router/network’s DHCP settings. You will need to log in to your router and view the DHCP table to see what IP address was assigned to the DAP-1720.
- Page 10 Select your language from the drop-down menu and then click Next. The WPS process will be started on the DAP-1720 automatically. Press the WPS button on your wireless router or access point. If you want to manually select the wireless network you want to extend, click Extend an existing wireless network and go to the next page.
- Page 11 If you clicked “Extend an existing wireless network” A list of detected wireless networks within range of the DAP-1720 will appear. Click on the network you want to extend. If you want to manually type in the Wi-Fi network name (SSID), click Manual at the bottom. If your wireless network is secure/encrypted, enter the Wi-Fi password and click Next to continue.
- Page 12 If you clicked “Add wireless to your wired network” Connect the DAP-1720 to your network using an Ethernet cable. The wizard will automatically go to step 10 on the next page. If you wish to connect the DAP-1720 later, click Skip. DAP-1720 Install Guide...
- Page 13 Enter a new Wi-Fi network name for the DAP-1720 and enter a new Wi-Fi password. Click Next to continue. Enter an administrator password for the DAP-1720. This is the password you will use to enter the web-based configuration. Click Next to continue. DAP-1720 Install Guide...
- Page 14 A summary page will display your settings. Click Finish and the DAP-1720 will reboot. If you want to make any changes, click Back. Setup is now complete. Allow about two minutes for the DAP-1720 reboot. Verify that the Status light is green and the signal strength indicators are lit. You can now unplug the DAP-1720 and connect to a different location if needed.
- Page 15 Troubleshooting Why can’t I connect to my wireless router or my wireless connection drops? 1. Verify that the DAP-1720 is within range of your wireless router. Try plugging it into a location closer to the router and verify the Status LED is solid green. 2.
- Page 16 Where should I place my DAP-1720 when using it as a range extender? A Range Extender only works as well as the signal it is extending. Therefore, proper placement of your DAP-1720 is important in achieving desired results. Poor Ideal location location Poor...
- Page 17 What if I forgot my DAP-1720 password? 1. If you forgot your password or want to reset the DAP- 1720 back to the factory default settings, press and hold the reset button on the bottom of the extender using a paper clip and release after a minimum of 10 seconds.
- Page 18 GPL Code Statement This D-Link product includes software code developed by third parties, including software code subject to the GNU General Public License (“GPL”) or GNU Lesser General Public License (“LGPL”). As applicable, the terms of the GPL and LGPL,...
- Page 20 September 19, 2016 6AP1720Q.D02G ©2016 D-Link. All rights reserved. D-Link and the D-Link logo are trademarks or registered trademarks of D-Link Corporation or its subsidiaries. All other third-party marks mentioned herein may be trademarks of their respective owners. This publication may not be reproduced,...
- Page 21 DAP-1720 Prolongateur de portée Wi-Fi AC1750 Guide d’installation rapide...
- Page 23 Contenu de la boîte Prolongateur de portée Wi-Fi AC1750 DAP-1720 Carte de configuration du Wi-Fi Guide d’installation rapide Contactez votre revendeur s'il manque l'un des éléments ci-dessus. Avant de commencer • Assurez-vous que la zone où vous voulez brancher le prolongateur possède une connexion stable à...
- Page 24 Présentation du produit Voyant d’état Bouton WPS Voyants Bouton de indiquant réinitialisation Port Interrupteur la force du Ethernet marche/arrêt signal Voyant Couleur État Description lumineux Reste Le périphérique est en cours d'allumage/de Rouge allumé démarrage. Le périphérique est prêt, mais il n'est pas Orange Clignote connecté...
- Page 25 Connexion à votre réseau Utilisation du WPS Trouvez prise disponible à proximité de votre routeur sans fil. Branchez le DAP-1720 et attendez que le voyant d'état clignote en orange. DAP-1320 Appuyez sur le bouton WPS (Wi-Fi Protected Setup) de votre routeur sans fil.
- Page 26 Lorsque le voyant reste allumé en vert, cela indique que le DAP-1720 est bien connecté à votre routeur ou point d'accès sans fil. Vous pouvez maintenant débrancher le DAP-1720 et le déplacer vers un emplacement entre votre routeur sans fil et la zone où vous avez besoin d'une couverture sans fil.
- Page 27 Connecter vos périphériques sans fil À partir de votre périphérique sans fil, accédez à l'utilitaire sans fil pour afficher les réseaux sans fil disponibles. Réseau étendu Réseau original Le SSID du DAP-1720 sera automatiquement attribué comme suit : • 2,4GHz (Le SSID de votre routeur)-EXT •...
- Page 28 Configurer le DAP-1720 À l'aide d'un navigateur Web (Facultatif) Vous pouvez vous connecter à l'utilitaire de configuration Web du DAP-1720 pour effectuer les tâches suivantes : • Mettre à jour le microprogramme • Modifier les paramètres sans fil et réseau • Changer le mot de passe de connexion Branchez le DAP-1720 dans un prise disponible à...
- Page 29 Remarque : L'adresse IP par défaut est 192.168.0.50. Une fois que le DAP-1720 se connecte à votre routeur, il obtiendra une nouvelle adresse IP basée sur les paramètres DHCP votre routeur/réseau. Vous devez vous connecter à votre routeur et afficher la table DHCP pour voir quelle adresse IP a été...
- Page 30 Sélectionnez votre langue dans le menu déroulant, puis cliquez sur Next (Suivant). Le processus WPS démarre automatiquement sur le DAP-1720. Appuyez sur le bouton WPS de votre routeur ou point d’accès sans fil. Si vous souhaitez sélectionner manuellement le réseau sans fil que vous souhaitez prolonger, cliquez sur Extend an existing wireless network (Étendre un réseau sans fil existant), puis passez à...
- Page 31 Si vous avez cliqué sur « Extend an existing wireless network » (Étendre un réseau sans fil existant) Une liste de réseaux sans fil détectés dans la portée du DAP-1720 s'affiche. Cliquez sur le réseau que vous souhaitez prolonger. Si vous voulez saisir manuellement le nom du réseau Wi-Fi (SSID), cliquez sur Manual (Manuel) en bas.
- Page 32 Si vous avez cliqué sur « Add wireless to your wired network » (Ajouter une capacité sans fil à votre réseau câblé) Connectez le DAP-1720 à votre réseau à l'aide d'un câble Ethernet. L'Assistant passe automatiquement à l'étape 10 à la page suivante. Si vous souhaitez connecter le DAP-1720 plus tard, cliquez sur Skip (Ignorer).
- Page 33 Saisissez un nouveau nom de réseau Wi-Fi et un nouveau mot de passe Wi-Fi pour le DAP-1720. Cliquez sur Next (Suivant) pour continuer. Saisissez un mot de passe administrateur pour le DAP-1720. Il s'agit du mot de passe que vous utiliserez pour accéder à l'utilitaire de configuration Web.
- Page 34 Une page de résumé affiche vos paramètres. Cliquez sur Finish (Terminer) et le DAP-1720 va redémarrer. Si vous souhaitez apporter des changements, cliquez sur Back (Précédent). La configuration est maintenant terminée. Attendez environ deux minutes que le DAP-1720 redémarre. Vérifiez que le voyant d'état est vert et que les voyants indiquant la force du signal sont allumés.
- Page 35 Résolution des problèmes Pourquoi ne puis-je pas me connecter à mon routeur sans fil ou ma connexion sans fil se coupe? 1. Vérifiez que le DAP-1720 se trouve à portée de votre routeur sans fil. Essayez de le brancher dans un endroit plus près du routeur et vérifiez que le voyant d'état reste allumé...
- Page 36 Où dois-je placer mon DAP-1720 lorsque je l'utilise comme prolongateur de portée? Un prolongateur de portée ne fonctionne qu'aussi bien que le signal qu'il prolonge. Par conséquent, le bon positionnement de votre DAP-1720 est important pour obtenir les résultats souhaités. Poor Ideal location...
- Page 37 Que faire si j'ai oublié le mot de passe de mon DAP- 1720? 1. Si vous avez oublié votre mot de passe ou si vous souhaitez réinitialiser le DAP-1720 sur les paramètres d'usine par défaut, appuyez sur le bouton de réinitialisation au bas du prolongateur à...
- Page 38 Déclaration relative au code GPL Ce produit D-Link comprend des codes de logiciel développés par des tiers, y compris des codes de logiciel soumis à la Licence Publique Générale GNU ( « GPL ») ou à la Licence Publique Générale GNU Limitée (« LGPL »). Le cas échéant, les conditions de la GPL et de la LGPL, et les informations sur...
- Page 40 19 septembre 2016 6AP1720Q.D02G ©2016 D-Link. Tous droits réservés. D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses filiales. Toutes les autres marques de tiers mentionnés dans ce document peuvent être des marques de leurs propriétaires respectifs.
