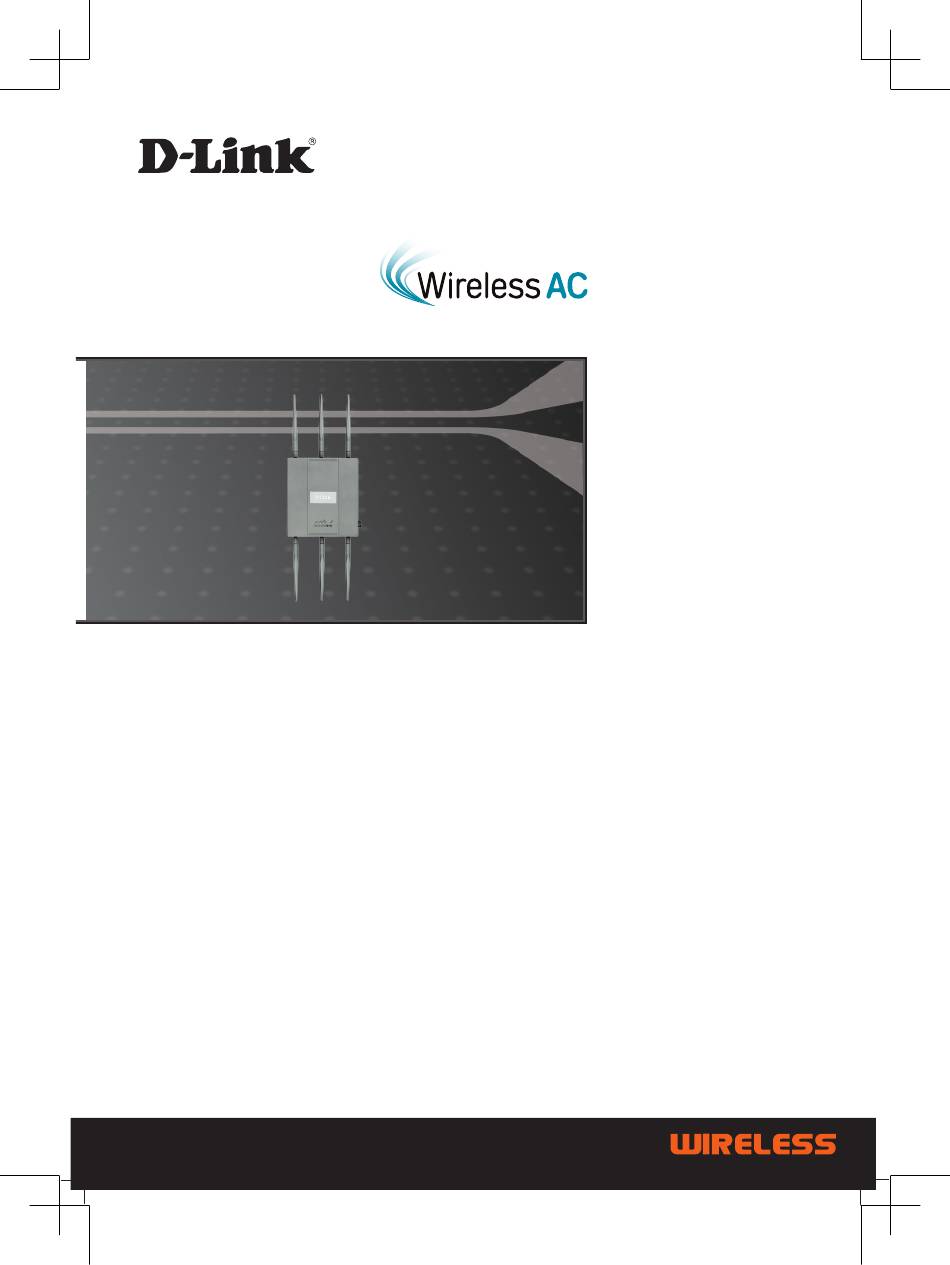

AC1750 DUAL BAND PoE ACCESS POINT
DAP-2695
Quick Install
Guide+
Installations-Anleitung+
Guide
d'installation+
Guía de
instalación+
Guida di
Installazione+

Publicité

Table des Matières
loading

Manuels Connexes pour D-Link AC1750

Sommaire des Matières pour D-Link AC1750

  • Page 1 AC1750 DUAL BAND PoE ACCESS POINT DAP-2695 Quick Install Guide+ Installations-Anleitung+ Guide d’installation+ Guía de instalación+ Guida di Installazione+...

  • Page 2: Package Contents

    • CD-ROM Drive • Computers with Windows , Macintosh , or Linux-based operating systems ® ® • Installed Ethernet adapter or wireless adapter • Internet Explorer 7, Chrome, Firefox, or Safari 4 or higher Hardware Overview LEDs D-Link DAP-2695 Quick Install Guide...
  • Page 3 5GHz Antenna Connectors* Reset Button LAN Port (PoE) LAN Port Console Port Power Receptor 2.4GHz Antenna Connectors* * 1 x 5GHz and 2 x 2.4GHz antenna connectors are located on the bottom of the access point. D-Link DAP-2695 Quick Install Guide...
  • Page 4 DAP-2695 access point. 3. Use the supplied power adapter. Connect the power adapter to the Power In receptor on the PoE adapter. 4. Connect the other end of power adapter into a power outlet. D-Link DAP-2695 Quick Install Guide...

  • Page 5: Configuration

    Step 1: Open a web browser (e.g., Internet Explorer, Chrome, Firefox , or Safari) and enter http://192.168.0.50. Step 2: At the login screen, enter admin for the user name and leave the password blanks. Click Login to continue. D-Link DAP-2695 Quick Install Guide...
  • Page 6 Mounting Plate Assembly Step 1: Insert the provided wall anchors in the wall where the mounting plate will be attached. Step 2: Use the provided screws to secure the mounting plate on the wall. D-Link DAP-2695 Quick Install Guide...
  • Page 7 Step 3: Attach the remaining screws securely to the back of the DAP-2695. Step 4: Attach the DAP-2695 to the mounting plate. Step 5: Slide the DAP-2695 down into the grooves on the mounting plate to secure it to the plate. D-Link DAP-2695 Quick Install Guide...
  • Page 8 * Maximum Wireless signal rate derived from draft IEEE802.11ac specifications. Actual data throughput will vary. Network conditions and environmental factors, including volume of network traffic, building materials and construction, and network overhead lower actual data throughput rate. dlink.com/support TECHNICAL SUPPORT D-Link DAP-2695 Quick Install Guide...

  • Page 9: Systemanforderungen

    Artikel fehlen, wenden Sie sich bitte an Ihren Fachhändler. Systemanforderungen Mindestsystemanforderungen: • CD-ROM-Laufwerk • Computer mit Windows , Macintosh oder Linux-basierten ® ® Betriebssystemen • Installierter Ethernet-Adapter oder Wireless Adapter • Internet Explorer 7, Chrome, Firefox oder Safari 4 oder höher Hardware-Überblick LEDs D-Link DAP-2695 Quick Install Guide...

  • Page 10: Installation Der Hardware

    Installation der Hardware 5 GHz Antennenanschlüsse* Rücksetztaste/- LAN-Port (PoE) LAN-Port knopf (Reset) Konsolenport Stromeingangsbuchse 2,4 GHz Antennenanschlüsse* * 1 x 5 GHz und 2 x 2,4 GHz-Antennenanschlüsse befinden sich auf der Unterseite des Access Point. D-Link DAP-2695 Quick Install Guide...
  • Page 11 LAN1 (PoE)-Port am DAP-2695 Access Point an. 3. Verwenden Sie das mitgelieferte Netzteil. Schließen Sie das Netzteil an die Buchse Power In am PoE-Adapter 4. Schließen Sie das andere Ende des Netzteils an eine Steckdose an. D-Link DAP-2695 Quick Install Guide...

  • Page 12: Konfiguration

    Schritt 1: Öffnen Sie einen Webbrowser (z. B. Internet Explorer, Chrome, Firefox oder Safari) und geben Sie http://192.168.0.50 ein. Schritt 2: Geben Sie als Benutzernamen admin im Anmeldefenster ein und lassen Sie das Kennwortfeld leer. Klicken Sie auf Anmelden, um fortzufahren. D-Link DAP-2695 Quick Install Guide...

  • Page 13: Befestigung Der Montageplatte

    Activate (Speichern und aktivieren) zu klicken, um Ihre Einstellungen zu speichern. Befestigung der Montageplatte Schritt 1: Bringen Sie die mitgelieferten Wandanker an der Wand an, wo die Montageplatte befestigt werden soll. Schritt 2: Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben an der Wand. D-Link DAP-2695 Quick Install Guide...
  • Page 14 Schritt 3: Drehen Sie die restlichen Schrauben fest in die Rückseite des DAP- 2695 ein. Schritt 4: Setzen Sie den DAP-2695 auf die Montageplatte. Schritt 5: Schieben Sie den DAP-2695 nach unten in die Rillen auf der Monta- geplatte, um Ihn auf der Platte zu befestigen. D-Link DAP-2695 Quick Install Guide...
  • Page 15 * Die max. drahtlose Signalrate leitet sich aus der Spezifikation des Standards Draft IEEE 802.11ac ab. Der tatsächli- che Datendurchsatz schwankt. Netzwerkbedingungen und Umgebungsfaktoren, einschließlich Datenverkehr im Netz, Baumaterialien und Gebäudekonstruktionen sowie Netzwerk-Overhead senken die tatsächliche Datendurchsatzrate. dlink.com/support TECHNISCHE UNTERSTÜTZUNG D-Link DAP-2695 Quick Install Guide...

  • Page 16: Contenu De La Boîte

    • Ordinateur avec système d’exploitation Windows , Macintosh ou Linux ® ® • Adaptateur Ethernet ou un adaptateur sans fil installé • Internet Explorer 7, Chrome, Firefox ou Safari 4 ou version supérieure Description du matériel Voyants D-Link DAP-2695 Quick Install Guide...

  • Page 17: Installation Du Matériel

    Port du réinitialisation réseau local Fiche Port de console d'alimentation Connecteurs d'antenne de 2,4GHz* * Les connecteurs de l'antenne de 5 GHz et des deux antennes de 2,4 GHz se trouvent sous le point d'accès. D-Link DAP-2695 Quick Install Guide...
  • Page 18 PoE et l'autre extrémité au port LAN1 (PoE) du point d'accès DAP-2695. 3. Utiliser l’adaptateur secteur fourni. Connectez-le au récepteur Power In de l'adaptateur PoE. 4. Branchez l’autre extrémité de l’adaptateur d’alimentation dans une prise de courant D-Link DAP-2695 Quick Install Guide...
  • Page 19 Étape 1 : Ouvrez un navigateur web (par ex., Internet Explorer, Chrome, Firefox ou Safari) et saisissez http://192.168.0.50. Étape 2 : Quand l’écran de connexion apparaît, saisissez admin comme nom d’utilisateur et laissez le mot de passe vide. Cliquez sur Login (Connexion) pour continuer. D-Link DAP-2695 Quick Install Guide...

  • Page 20: Fixation De La Plaque De Montage

    Étape 1 : Mettez en place les chevilles murales fournies à l'endroit où vous souhaitez fixer la plaque de montage. Étape 2 : Utilisez les vis fournies pour fixer la plaque de montage au mur. D-Link DAP-2695 Quick Install Guide...
  • Page 21 Étape 3 : Vissez les vis restantes à l’arrière du DAP-2695. Étape 4 : Fixez le DAP-2695 à la plaque de montage. Étape 5 : Faites coulisser le DAP-2695 dans les rainures de la plaque de mon- tage pour le fixer à la plaque. D-Link DAP-2695 Quick Install Guide...

  • Page 22: Configuration Terminée

    Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l’importance du trafic réseau, les matériaux de construction et la propre construction, peuvent avoir des conséquences négatives sur le débit de transmission réel des données. dlink.com/support ASSISTANCE TECHNIQUE D-Link DAP-2695 Quick Install Guide...

  • Page 23: Qué Contiene La Caja

    • Ordenadores con sistemas operativos basados en Windows , Macintosh ® ® Linux • Adaptador Ethernet o inalámbrico instalado • Internet Explorer 7, Chrome, Firefox o Safari 4 o superior Descripción general del hardware Indicadores LED D-Link DAP-2695 Quick Install Guide...

  • Page 24: Instalación Del Hardware

    Receptor de alimentación Conectores de antena a 2,4 GHz* * En la parte inferior del punto de acceso están situados 1 conector de antena de 5 GHz y 2 conectores de antena de 2,4 GHz. D-Link DAP-2695 Quick Install Guide...
  • Page 25 3. Utilice el adaptador de alimentación suministrado. Conecte el adaptador de alimentación al receptor de Entrada de alimentación en el adaptador PoE. 4. Conecte el otro extremo del adaptador de alimentación a una toma de alimentación. D-Link DAP-2695 Quick Install Guide...
  • Page 26 Paso 1: Abra un explorador de web (p. ej., Internet Explorer, Chrome, Firefox o Safari) e introduzca http://192.168.0.50. Paso 2: En la pantalla de inicio de sesión, introduzca admin como nombre de usuario y deje la contraseña en blanco. Haga clic en Iniciar sesión para continuar. D-Link DAP-2695 Quick Install Guide...
  • Page 27 Paso 1: Inserte los anclajes de pared suministrados en la pared en la que se va a fijar la placa de montaje. Paso 2: Utilice los tornillos suministrados para fijar la placa de montaje en la pared. D-Link DAP-2695 Quick Install Guide...
  • Page 28 Paso 3: Fije firmemente el resto de los tornillos a la parte posterior del DAP- 2695. Paso 4: Acople el DAP-2695 a la placa de montaje. Paso 5: Deslice hacia abajo el DAP-2695 por las bahías de la placa de montaje para fijarlo a la placa. D-Link DAP-2695 Quick Install Guide...
  • Page 29 Las condiciones de red y los factores ambientales, incluido el volumen de tráfico de la red, los materiales y la construcción y la carga de la red reducen la tasa de rendimiento real de los datos. dlink.com/support ASISTENCIA TÉCNICA D-Link DAP-2695 Quick Install Guide...

  • Page 30: Contenuto Della Confezione

    • Unità CD-ROM • Computer dotati di sistema operativo Windows , Macintosh o Linux ® ® • Scheda Ethernet o wireless installata • Internet Explorer 7, Chrome, Firefox o Safari 4 o versioni successive Panoramica hardware D-Link DAP-2695 Quick Install Guide...

  • Page 31: Installazione Dell'hardware

    Porta per console Presa per cavo di alimentazione Connettori per l'antenna da 2,4GHz* * I connettori per l'antenna da 5 GHz (1) e 2,4 GHz (2) si trovano nella parte inferiore del punto di accesso. D-Link DAP-2695 Quick Install Guide...
  • Page 32 PoE e l'altra estremità alla porta LAN1 (PoE) del punto di accesso DAP-2695. 3. Utilizzare l'alimentatore fornito. Collegare l'alimentatore alla presa Power In dell'adattatore PoE. 4. Collegare l'altra estremità dell'alimentatore a una presa elettrica. D-Link DAP-2695 Quick Install Guide...
  • Page 33 Passo 1: Aprire un browser Web, ad esempio Internet Explorer, Chrome, Firefox o Safari e quindi immettere http://192.168.0.50. Passo 2: Nella schermata di accesso immettere admin come nome utente e lasciare vuoto il campo relativo alla password. Fare clic su Esegui accesso per continuare. D-Link DAP-2695 Quick Install Guide...
  • Page 34 Assemblaggio della piastra di montaggio Passo 1: Inserire i tasselli forniti nella parete in cui si intende installare la piastra di montaggio. Passo 2: Utilizzare le viti fornite per fissare la piastra di montaggio alla parete. D-Link DAP-2695 Quick Install Guide...
  • Page 35 Passo 3: Fissare le viti rimanenti sul retro del dispositivo DAP-2695. Passo 4: Fissare il dispositivo DAP-2695 alla piastra di montaggio. Passo 5: Far scorrere il dispositivo DAP-2695 verso il basso nelle scanalature presenti sulla piastra di montaggio per fissarlo. D-Link DAP-2695 Quick Install Guide...

  • Page 36: Installazione Completata

    Le condizioni della rete e fattori ambientali, tra cui il volume del traffico di rete, i materiali e la struttura dell'edificio, nonché il sovraccarico della rete, possono infatti ridurre la velocità effettiva di trasferimento dei dati. dlink.com/support SUPPORTO TECNICO D-Link DAP-2695 Quick Install Guide...
  • Page 37 FREE Central WiFiManager DOWNLOAD Software DLINK.COM/WIFIDOWNLOAD With the easy-to-use web-based interface you can... • Configure once and apply to multiple Access Points • Install on Windows PC • Access on any device using a web-browser, e.g. smartphone or notebook • Utilise user authentication and access control •...
  • Page 38 FREE Central WiFiManager Available on the following products DAP-2695 DAP-2660 DAP-2310 DAP-2360 DAP-2690 DAP-2330 Wireless AC1750 Wireless AC1200 Wireless N Indoor Wireless N PoE Wireless N Wireless N PoE Indoor Access Indoor Ceiling Access Point Access Point Simultaneous Access Point...
  • Page 39 NOTES...
  • Page 40 Ver. 1.01(EU)_130x183 2015/03/20 6AP2695Q..E2G...
