Guide d'installation et mode d'emploi du
1
Introduction
DEVIreg™ Hotwater est un régulateur électronique programmable à quatre canaux . Trois
canaux supplémentaires ne sont pas utilisés dans cette application . L'appareil peut être
monté sur rail DIN . Il est utilisé pour contrôler les câbles Devi Hotwatt, EChotwatt . Chaque
canal (4) peut être configuré individuellement, ce qui permet quatre températures et
programmes de désinfection différents .
Les entrées des canaux analogiques universels peuvent être sélectionnées via le logiciel par-
mi sept types de sondes de température , notamment NTC 15 kOhm à 25 °C . Le régulateur
est pourvu d'un écran LCD, d'une interface série Modbus RS-485 et d'une alimentation
110/230 V c .a . La tension aux capteurs est TBTS (Très Basse Tension de Sécurité) .
DEVIreg™ Hotwater dispose de huit relais de régulation - deux jeux de 10 A max . et six
jeux de 6 A max . ; Pour cette application particulière, on utilise deux relais de 10 A et deux
relais de 6 A . Les fonctions de contrôle de relais peuvent être réglées sur la maintenance de
l'eau chaude et le contrôle des légionelles d'un système d'eau chaude, à l'aide des câbles
chauffants appropriés . En outre, les contacts de relais ne sont pas connectés à une source de
tension à l'intérieur du régulateur et peuvent être utilisés pour des systèmes de régulation
avec n'importe quelle tension jusqu'à 250 V C . A .
Le matériel du dispositif DEVIreg™ Hotwater est basé sur le régulateur Danfoss de type
MCX08M2, réf . 080G0307, mais il est personnalisé avec un logiciel spécial .
Le produit est conforme à la norme EN/CEI « Dispositifs de commande électrique automa-
tiques à usage domestique et analogue » :
•
EN/CEI 60730-1 (généralités)
•
EN/CEI 60730-2-9 (thermostat)
Pour plus d'informations sur ce produit, vous pouvez également consulter notre site :devi.com

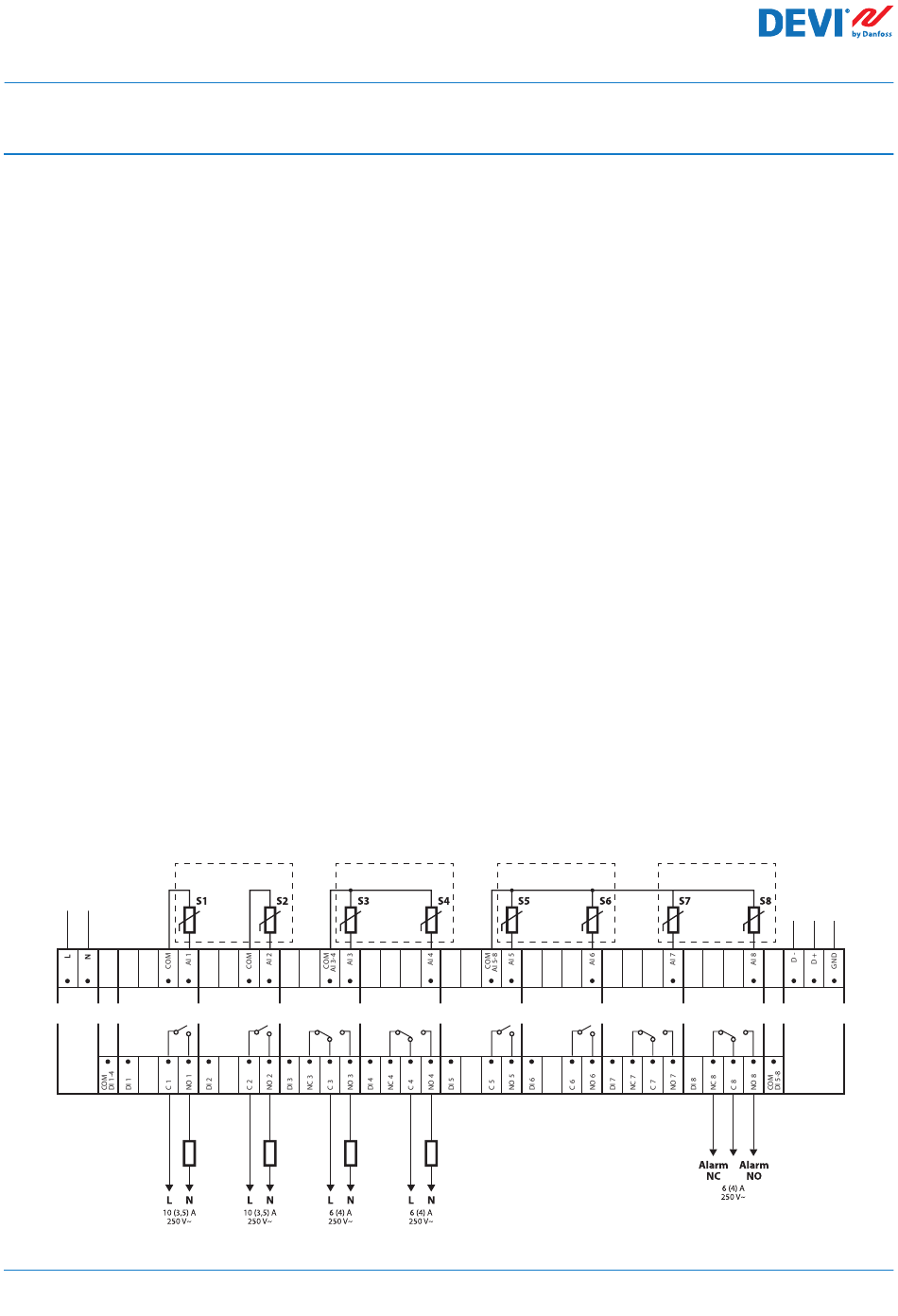

Schéma de raccordement DEVIreg™ Hotwater
Power
110/230 V AC
S - Sonde de température ;
S - temperature Sensor;
H - Élément chauffant .
4
for H1
H1
H2
H3
DEVIreg™ Hotwater
for H2
for H3
H4
for H4
RS485
(Modbus)
RS485
